9 Приложение
9.7 Сетевые дроссели
180 DC1 Frequency Inverter 10/12 MN04020003Z-EN www.eaton.com
9.7 Сетевые дроссели
Выбор сетевых дросселей основан на параметрах номинального тока на входе
преобразователя частоты (без подключенного дросселя).

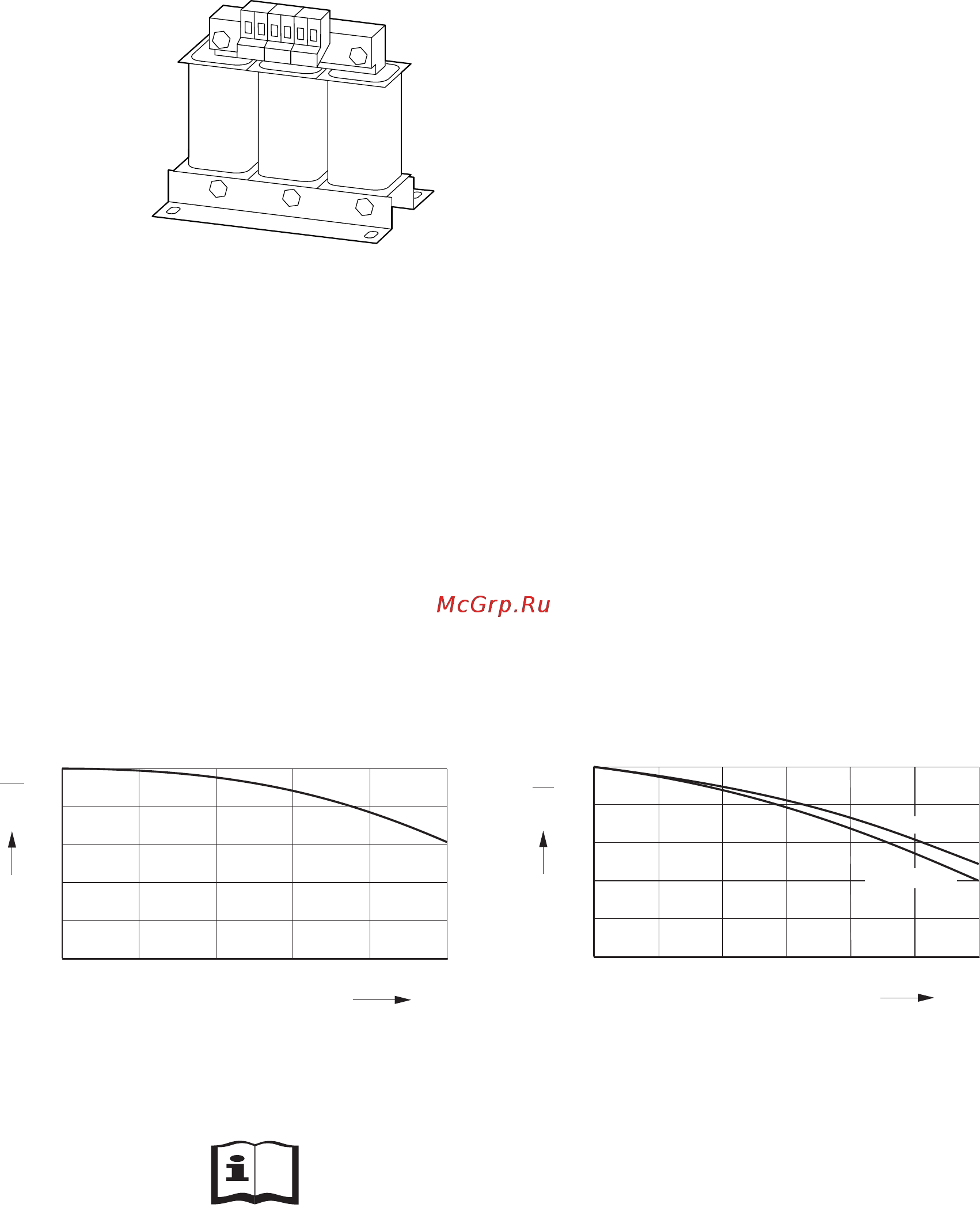

Рисунок 92: сетевые дроссели DEX-LN…
T
→
Падение напряжения на сетевом дросселе (u
K
) при работающем
с максимальным значением номинального тока преобразователе
частоты составляет около 4 %. Соответственно максимальное
напряжение на выходе преобразователя (U
2
) составляет около
96 % от напряжения электрической сети (U
LN
).
→
Сетевые дроссели подавляют гармоники тока примерно на 30 %,
что продлевает эксплуатационный ресурс преобразователей
частоты и коммутирующих устройств.
Рисунок 93: Изменение номинальных значений в зависимости от высоты эксплуатации установки
над уровнем моря и температуры окружающей среды
0
0.5
0.6
0.7
0.8
0.9
1.0
1000 2000 3000 4000 5000
h [m]
I
I
e
40
0.5
0.6
0.7
0.8
0.9
1.0
45 50 55 60 65 70
Iso. class F
ta [°C]
I
I
e
Iso. class B
См. подробные технические параметры сетевых
дросселей серии DX-LN… в справочной брошюре
IL00906003Z.
