1 Серия DC1
1.5 Компоновка DC1
DC1 frequency inverter 10/12 MN04020003Z-EN www.eaton.com 21
1.5 Компоновка DC1
На следующем рисунке представлена компоновочная схема
преобразователей частоты DC1 различных типоразмеров.

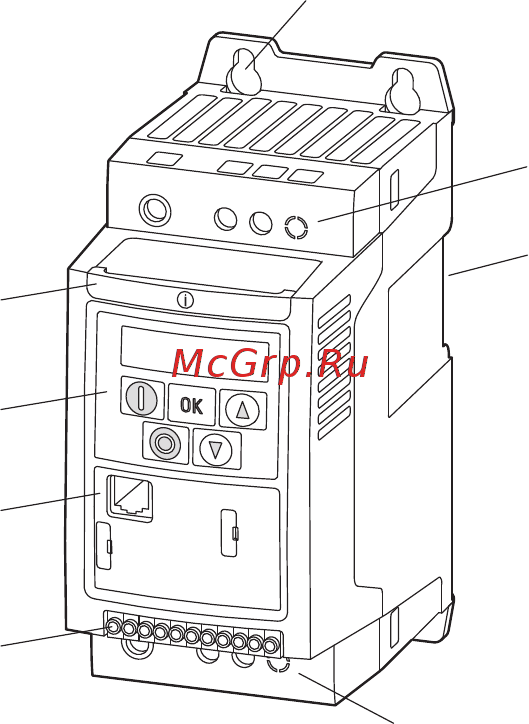

Рисунок 5: компоновочная схема преобразователей частоты DC1
типоразмеров FS1, FS2, FS3
a Крепежные отверстия (для винтов)
b Сетевые клеммы силовой схемы (вход напряжения сети питания)
c Паз для установки на монтажную рейку
d Клеммы силовой схемы (фидер двигателя)
e Клеммы управления (штыревые)
f Интерфейс передачи данных (RJ45)
g Блок управления с пятью кнопками и светодиодным дисплеем
h Информационная карта
⏚
L1/L
L2/N
L3
⏚
U
V
W
1
2
3
4
5
6
7
8
9
10
11
⑧
⑦
⑥
⑤
①
②
③
④
