Lamborghini WBL 6 [6/9] Инструкции по эксплуатации

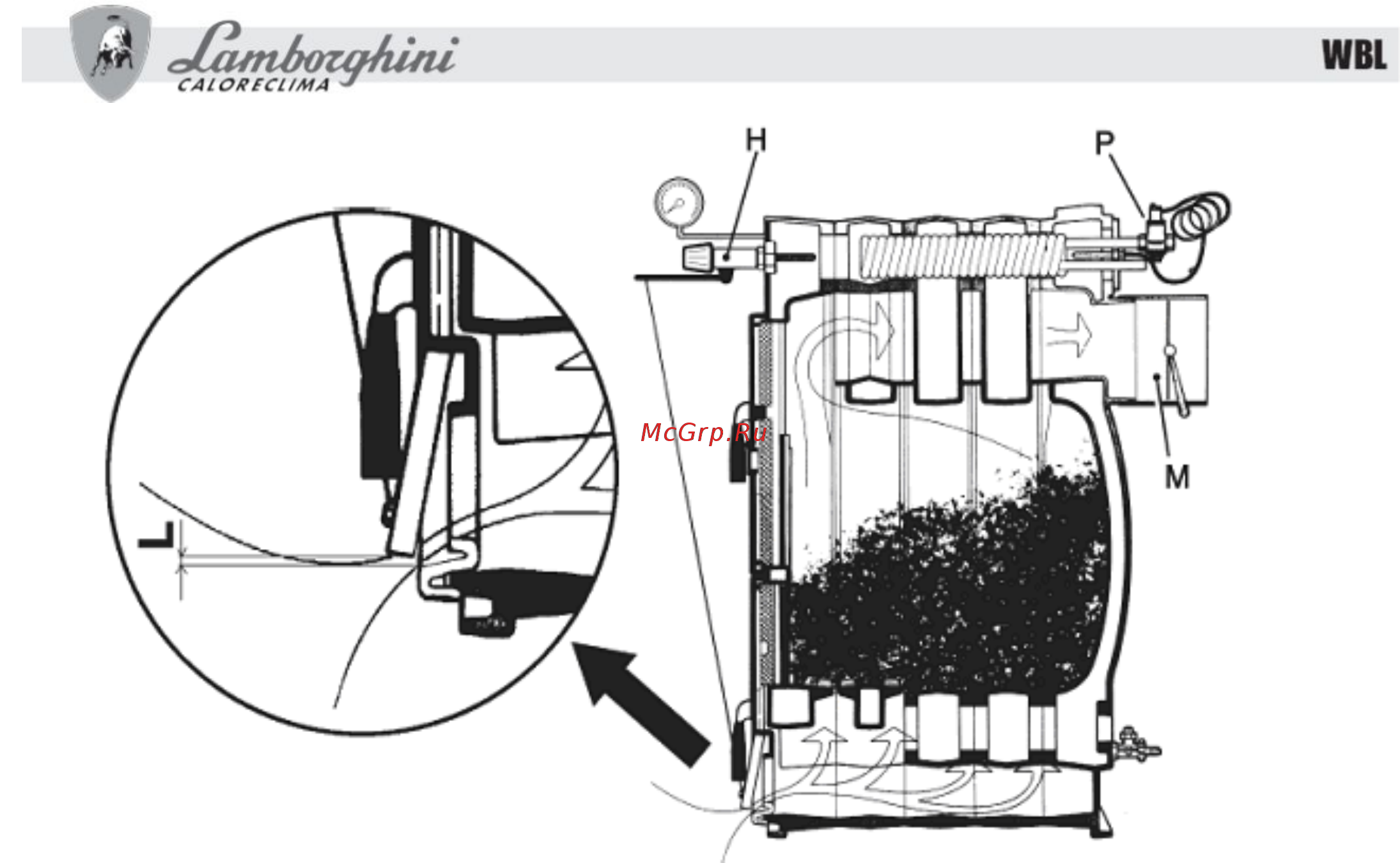

Рис. 4

4. ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

Установить ручку термостата регулировки тяги на показатель желаемой температуры.

Чтобы избежать образования конденсата в камере сгорания, рекомендуется устанавливать ручку регулировки

минимум на 60°С; оптимально было бы установить регулятор на 80°С, а температуру воды в системе отопления

отрегулировать с помощью смесителя.

Заполнить камеру сгорания горючим материалом (бумага и дрова) и после образования пламени и углей добавить

уголь мелкого и среднего размера. После его возгорания работа котла будет идти в автоматическом режиме.

Единственными операциями, выполняемыми вручную являются:

- Периодическая очистка топки через переднюю решетку с удалением золы через нижний люк.

- Периодическое добавление в топку угля через соответствующий люк. Необходимо помнить, что при полной загрузке

углем топки, без дозагрузки топлива, время работы котла составляет от мин. 4 часов (в нормальном режиме) до макс.

ок. 12 часов (в сберегающем режиме) с регулятором тяги, поставленным на температуру 80°С и 40°С соответственно.

- Регулировка открытия заслонки регулировки дыма для приведения параметров тяги в системе вытяжки в соответствие с

необходимыми показателями температуры в целях оптимизации параметров горения, которое не должно быть ни

слишком быстрым, ни слишком медленным (условно: открыть заслонку для нормального режима горения, закрыть –

для сберегающего режима, средние положения заслонки соответствуют промежуточным параметрам тепловой

мощности и степени тяги в системе вытяжки).

5. НАЛАДКА ПОД ИСПОЛЬЗОВАНИЕ КОТЛА С ГОРЕЛКОЙ

Имеется набор оснастки для наладки котла под использование горелки. (артикул – F 035000X1)

Горелка должна быть смонтирована в соответствии с инструкцией по монтажу горелки с использованием набора

оснастки, поставляемого под заказ, описание которого приводится в настоящем разделе. После установки горелки

необходимо убедиться в плотности закрытия и теплоизоляции люка 6 рис.2.

Для регулировки горелки следовать инструкциям изготовителя. Тепловая мощность горелки должна быть

отрегулирована в пределах макс.-мин. тепловой мощности котла при его использовании (см. Разд. 2). Если котел

использовался на твердом топливе, перед установкой необходимо очистить камеру сгорания и дымоходы.

Установку оснастки производить следующим образом (см. Рис. 5).

1. Снять цепочку и раму термостата регулировки "Н" (см. Рис. 4).

2. Отрегулировать винт регулировки воздушной заслонки до полного закрытия заслонки ("L"=0). (зафиксировать люк 6 рис.2

герметично, что бы продукты сгорания топлива не попадали в жилое помещение)

3. Отвинтить и снять передний верхний люк и панель управления (рис.5 поз 4).

4. Вставить и закрепить отражатель дыма "5" на переднем элементе «7».

5. Снять левый винт "6".

6. Смонтировать два специальных винта "3" на левой стороне с использованием специального винта, поставляемого в наборе

оснастки.
