6 Параметры
6.2 Цифровые и аналоговые входы
116 DC1 Frequency Inverter 10/12 MN04020003Z-EN www.eaton.com
6.2.3 Цифровые/аналоговые выходы
Преобразователи частоты DC1 оборудованы цифровым/аналоговым
и релейным выходами с различными характеристиками.
• Цифровой/аналоговый выход:
• транзисторный выход DO (+24 В):
управляющие клеммы 8 и 9 (Р-25 = 0–7);
• аналоговый выход (АО) (0–10 В пост. тока, до 20 мА):
управляющие клеммы 8 и 9 (Р-25 = 8, 9);
• Релейный выход К1 (250 В, 6 А перем. тока/30 В, 5 А пост. тока, Н.Р.):
управляющие клеммы 10 и 11 (Р-18).
С настройками по умолчанию (Р-25 = 8) напряжение сигнала на аналоговом
выходе (0–10 В) пропорционально частоте на выходе: f
Out
= 0 – f
max
(P-01).
Пример
Желаемые параметры:
• с релейного выхода К1 должен поступать аварийный сигнал в случае
перегрузки по току на 10 %;
• на аналоговом выходе АО для более точного контроля должен
присутствовать номинальный ток двигателя в диапазоне напряжений
0-10 В (5 В = номинальный ток двигателя (Р-08)).

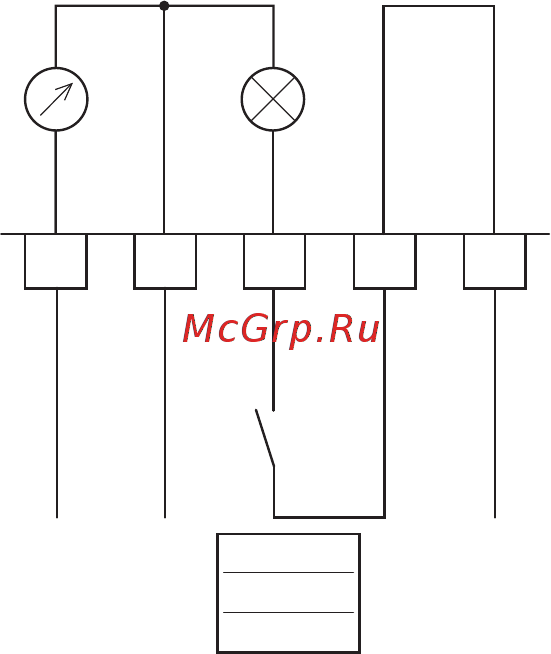

Рисунок 67: Пример: контроль перегрузки по току
При использовании двигателя с параметрами, приведенными в → Разделе
«6.2.8 Двигатель» (I
e
= 2,3 А), переключение реле К1 происходит в момент
достижения током двигателя значения 2,53 А.
При этом напряжение на аналоговом выходе составит 5,5 В. Происходит
автоматическое отключение преобразователя частоты в следствие перегрузки
(I
e
> 100 %). Появляется следующее сообщение об ошибке: I.t-trP
→
Сигнал на выходе на управляющей клемме 8 (АО)
не контролируется преобразователем частоты.
9
0 V
A-Out
10 11 1
+24 V Out
< 100 mA
6 A, 250 V AC
5 A, 30 V DC
8
0...+10 V
20 mA
P-18 = 5
P-19 = 110
P-25 = 9
+
-
+
-
