CG Drives & Automation, 01-5325-09r2 Функциональное описание 145
Уровень включения ПИД [387]
Уровень включения ПИД (выхода из спящего режима)
соотносится с заданием процесса и устанавливает
предел, при достижении которого преобразователь
частоты должен вновь включиться/выйти из спящего
режима.
Информация для интерфейса
Пример 1 Управление ПИД = обычный
(управление расходом или давлением)
[321] = Ф(AнBx)
[322] = бар
[310] = 20 бар
[342] = 2 с (недоступно, поскольку активно [386],
имеющее более высокий приоритет)
[381]= Вкл
[386] = 10 с
[387] = 1 бар
Преобразователь частоты отключится/перейдет в
спящий режим, когда скорость (выходной параметр
ПИД) будет меньше или равна Мин Скор в течение 10
секунд. Преобразователь частоты включится/выйдет
из спящего режима, когда «Значение процесса»
снизится ниже порога включения
ПИД, связанного с
заданием процесса, т.е. ниже (20-1) бар. См Fig. См.
Рис. 105.

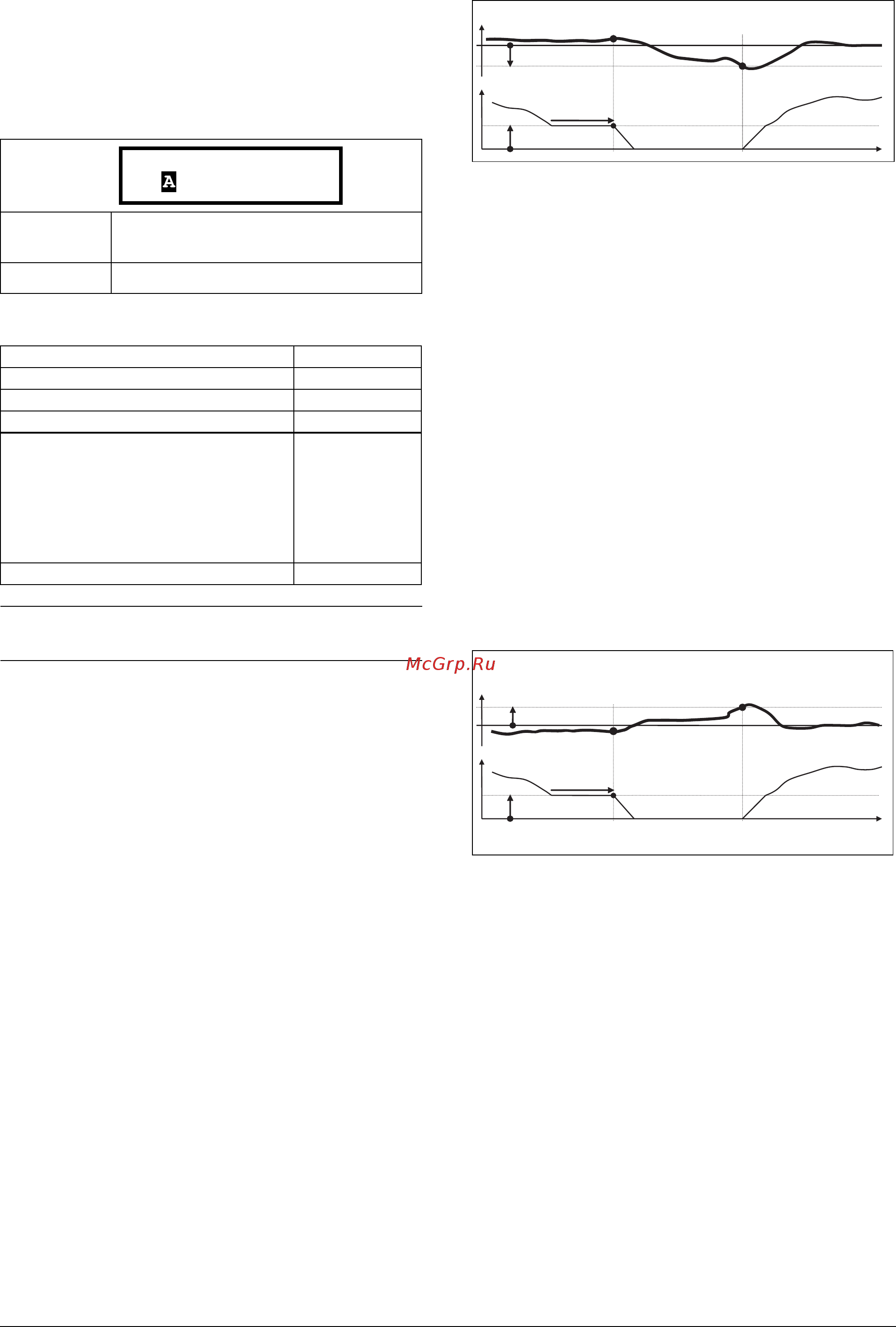

Рис. 105Отключение/спящий режим ПИД при обыч-
ном ПИД-управлении
Пример 2 Управление ПИД = инвертирова-
ние (управление уровнем в резервуаре)
[321] = Ф(AнBx)
[322] = м
[310] = 7 м
[342] = 2 с (недоступно, поскольку активно [386],
имеющее более высокий приоритет)
[381]= Инверсный
[386] = 30 с
[387] = 1 м
Преобразователь частоты отключится/перейдет в
спящий режим, когда скорость (выходной параметр
ПИД) будет меньше или равна "Мин Скор" в течение
30 секунд. Преобразователь частоты включится/
выйдет из спящего режима, когда "Значение процесса"
поднимется выше порога
включения ПИД, связанного
с заданием процесса, т. е. выше (7+1) м. См. Рис. 106.
Рис. 106Отключение/спящий режим ПИД при обрат-
ном ПИД-управлении
По
умолчанию:
0
Диапазон: От 0 до 10000 в единицах процесса
Номер регистра Modbus/DeviceNet: 43372
Ячейка/указатель Profibus 170/21
Указатель EtherCAT (шестнадцатеричный)4d2c
Указатель Profinet IO 19756
Формат данных Fieldbus
Long, 1= 1 об/мин,
1%, 1°C или
0,001 если в
пункте "Процесс
знч/процесс зад"
используется
значение [322].
Формат данных Modbus EInt
ПРИМЕЧАНИЕ. Уровень включения всегда
представляет собой положительное число.
387 ПИД Bкл Уpв
Stp 0об/мин
[711] Пpoцecc Знч
[387]
[712] Скорость
[341] Мин скорость
[386]
Отключение/спящий режим
[310] Пpoцecc зaд
Включение/Выход из спящ
[711] Пpoцecc Знч
[387]
[712] Скорость
[341] Мин скорость
[386]
Отключение/спящий режим
[310] Пpoцecc зaд
Включение/Выход из спящ
