230 Дополнительные устройства CG Drives & Automation, 01-5325-09r2

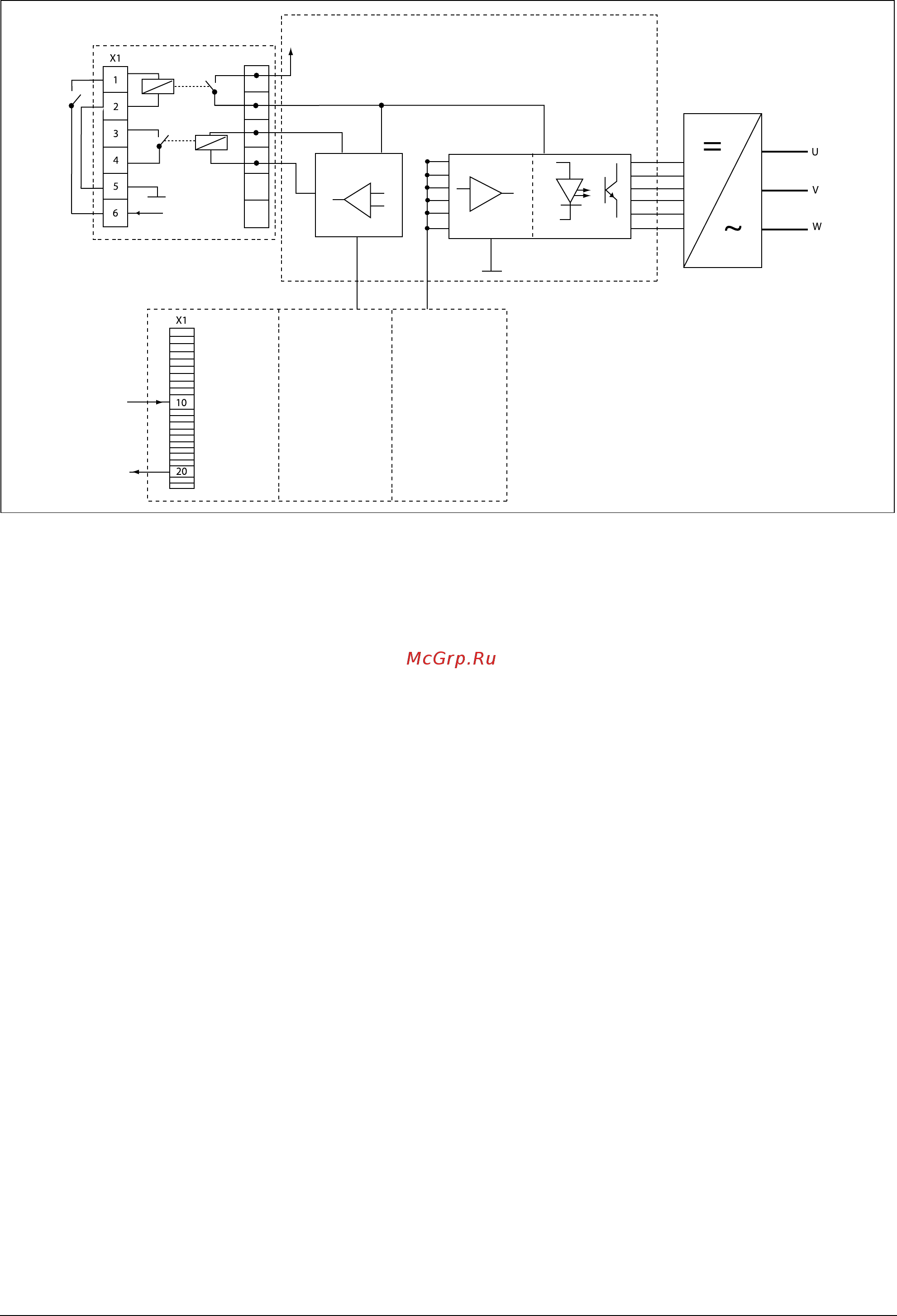

Рис. 148Подключение "Безопасного останова"
13.11 EMC filter class C2
Фильтр ЭМС в соответствии со стандартом EN61800-
3:2004, класс C2 — применение ограничено
помещениями первого типа.
Для типоразмеров B, C, C2, D и D2 фильтр
монтируется внутри модуля преобразователя.
Для типоразмеров F и выше имеются внешние ЭМС-
фильтры.
Более подробная информация приведена в
"Техническом каталоге преобразователей частоты".
Примечание. ЭМС-фильтр по классу C3 — все
преобразователи рассчитаны на второй тип
окружающей среды
в качестве стандартной
характеристики.
13.12 Выходные дроссели
Выходные дроссели поставляются отдельно и
применяются при использовании экранированных
кабелей двигателя длиной более 100 м. При
включении напряжения двигателя и наличия
определенной емкости кабеля двигателя (между
фазами и между фазой и землей) в кабелях большой
длины генерируются высокие токи коммутации. Для
ограничения этих токов и применяются выходные
дроссели, которые должны быть установлены
как
можно ближе к преобразователю частоты.
Рекомендации по выбору фильтров приведены в
"Техническом каталоге преобразователей частоты".
13.13 Жидкостное охлаждение
Модули преобразователей частоты на рамах
типоразмеров E – O и F69 – K69 могут поставляться в
исполнении с жидкостным охлаждением.
Конструкция этих блоков предполагает подключение
к системе жидкостного охлаждения, обычно
представленной в виде теплообменника жидкостно-
жидкостного или жидкостно-воздушного типа.
Теплообменник не включен в опцию жидкостного
охлаждения.
Блоки приводов с параллельными силовыми
модулями (рама типоразмера G - K69) поставляются с
раздаточным устройством для подключения подачи
охлаждающей жидкости. Эти блоки приводов
оборудованы резиновыми шлангами с
быстросменными герметичными муфтами.
Описание этой опции жидкостного охлаждения
содержится в отдельном руководстве.
Останов мягк
+5В
+24 В пост. тока
K1
K2
Плата питания
ШИМКонтроллер
ЦифBx
ЦфВых
Разрешение
Стоп
НЗ
