Prology AVM-600SCW [4/8] Элементы управления и их функции
![Prology AVM-600SCW [4/8] Элементы управления и их функции](/views2/1005725/page4/bg4.png)
Prology AVM-600SCW © 2004 Saturn High-Tech, Inc., USA
4
Элементы управления и их функции

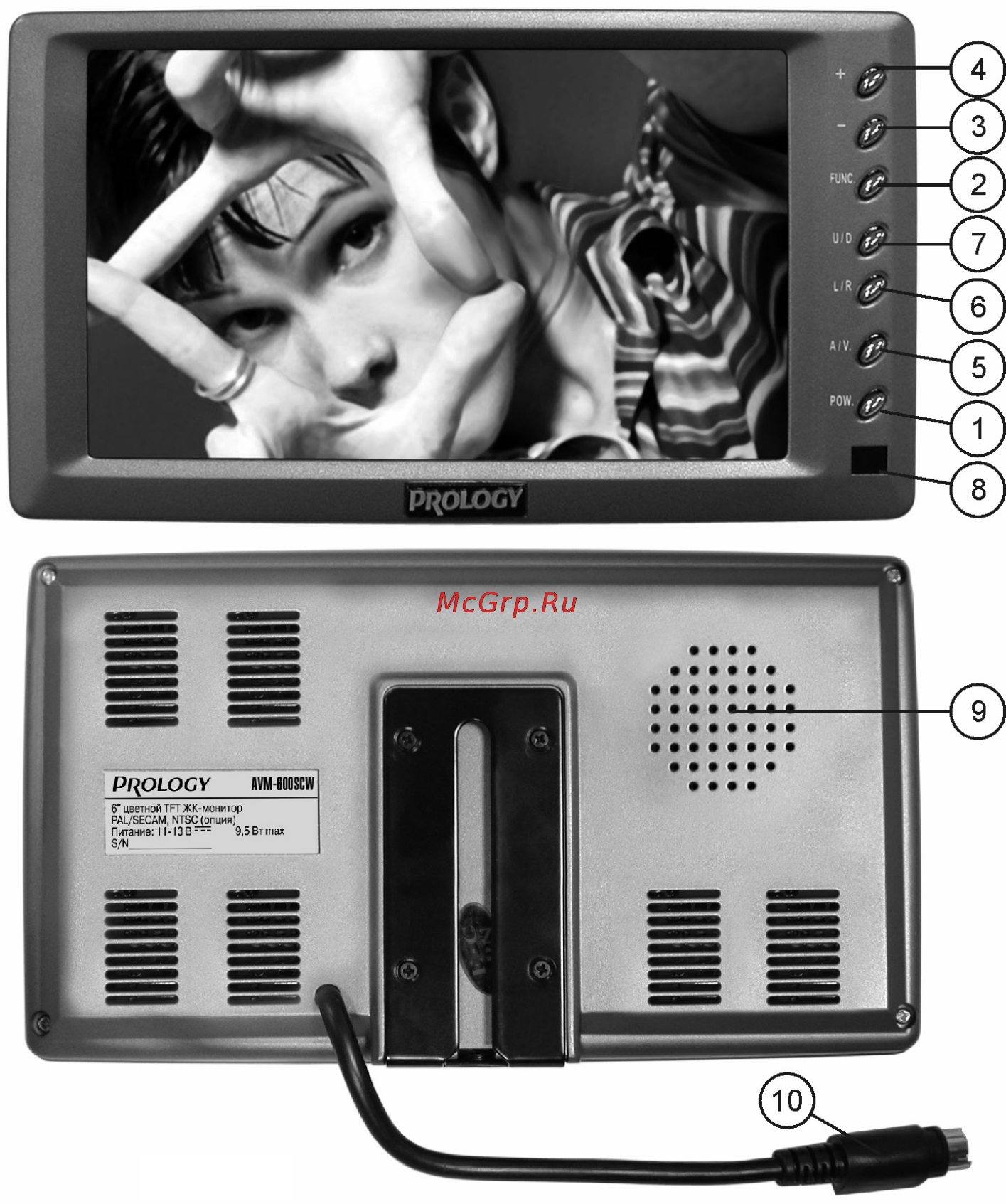

Внешний вид монитора, расположение элементов управления на мониторе и на пульте дистанцион-
ного управления показаны на рис. 1, 2.
Элементы управления на мониторе
1. Кнопка "POW." для включения и выключения монитора.
2. Кнопка "FUNC." для
получения доступа к
меню регулировки
изображения и гром-
кости
3. Кнопка "–" понижения
уровня громкости, в
режиме экранного
меню – кнопка
уменьшения выбран-
ного параметра.
4. Кнопка "+" повыше-
ния уровня громкости,
в режиме экранного
меню – кнопка увели-
чения выбранного па-
раметра.
5. Кнопка "A/V." для пе-
реключения видео-
входов
6. Кнопка "L/R" для раз-
ворота изображения
по горизонтали. "Зер-
кальный" режим мо-
жет понадобиться,
если к монитору под-
ключена видеокамера
заднего вида автомо-
биля.
7. Кнопка "U/D" для
разворота изображе-
ния по вертикали и
может использовать-
ся при установке мо-
нитора под поверх-
ность.
8. Инфракрасный приемник сигналов дистанционного управления.
9. Встроенный динамик.
10. Разъем аудио/видео входа и питания. К данному разъему можно подключить имеющийся в ком-
плекте переходник на стандартные разъемы типа RCA и разъем питания:
RCA-разъем желтого цвета вход видео №1
RCA-разъем красного цвета вход видео №2
RCA-разъем белого цвета вход звука
Разъем питания 12 В внешний контакт - отрицательная полярность
внутренний контакт - положительная полярность
Рис. 1
