Prology AVM-600SCW [5/8] Система экранных меню

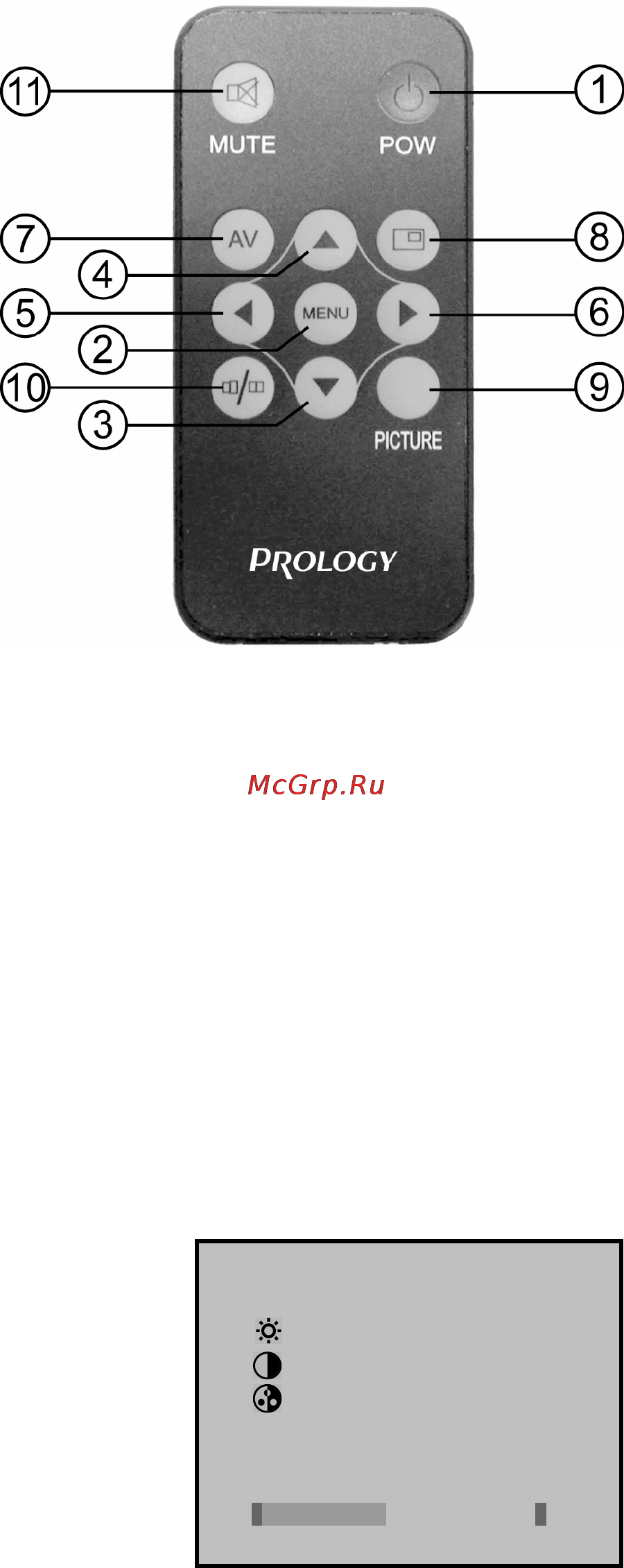

Элементы управления на пульте дистанционного управления

1. Кнопка включения/выключения монитора "POW".

2. Кнопка получения доступа к экранному меню

"MENU".

3. Кнопка Z для перехода к следующей функции

экранного меню.

4. Кнопка [ для перехода к предыдущей функции

экранного меню.

5. Кнопка понижения уровня громкости N, в режиме

экранного меню – кнопка уменьшения выбранного

параметра.

6. Кнопка повышения уровня громкости O, в режиме

экранного меню – кнопка увеличения выбранного

параметра.

7. Кнопка "AV" переключения видеовходов.

8. Кнопка вывода информации о номере видеока-

нала, по которому приходит видеосигнал в дан-

ный момент. Нажмите эту кнопку для вывода на

экран номера видеоканала.

9. Кнопка "PICTURE". Нажимайте данную кнопку последовательно для автоматической настройки

изображения в следующем порядке: ПОЛЬЗОВАТЕЛЬ → СТАНДАРТНЫЙ → МЯГКИЙ → НА-

СЫЩЕННЫЙ". Режим "ПОЛЬЗОВАТЕЛЬ" воспроизводит качество изображение задаваемое

пользователем при помощи меню "ИЗОБРАЖЕНИЕ". Режим "СТАНДАРТНЫЙ" дает стандарт-

ное качество изображения. Режим "МЯГКИЙ" дает более мягкие, приглушенные тона изображения

по сравнению со стандартным. Режим "НАСЫЩЕННЫЙ" дает более яркие, насыщенные тона

изображения по сравнению со стандартным.

10. Кнопка смены форматов в данной модели не используется.

11. Кнопка приглушения звука "MUTE". Нажмите данную кнопку для понижения уровня звука до мини-

мума. В левом нижнем углу экрана появится изображение перечеркнутого динамика. Для восста-

новления прежнего уровня громкости нажмите кнопку "MUTE" еще раз.

Система экранных меню

1. Меню "ИЗОБРАЖЕНИЕ"

Для вызова экранного меню изображения нажмите кнопку MENU

(поз.2, рис.2). На экране появится меню, как показано на рисунке

справа. При помощи кнопок Z и [ (поз. 3 и 4 на рис.2) выберите

параметр регулировки "ЯРКОСТЬ", "КОНТРАСТ" или "НАСЫЩЕН"

(цветовая насыщенность). При помощи кнопок "+" и "–" или N и O

(поз. 3 и 4 на рис.1 или 5 и 6 на рис.2) отрегулируйте выбранный

параметр по своему вкусу.

Для выхода из экранного меню нажмите кнопку "MENU" (поз.2,

рис.2) еще 3 раза (или 4 раза, если после меню "ИЗОБРАЖЕНИЕ"

появится меню "НАСТРОЙКА") или не производите никаких дейст-

вий в течение 10 с.

2. Меню "НАСТРОЙКА" в данной модели не используется.


( ЯРКОСТЬ 29

КОНТРАСТ 36

НАСЫЩЕН 37

ЯРКОСТЬ 29

– -----------------------+

Рис. 2

Prology AVM-600SCW [5/8] Система экранных меню
