Преобразователь частоты ER-01T
Руководство по эксплуатации
26
6.2
ПОРЯДОК ИСПОЛЬЗОВАНИЯ

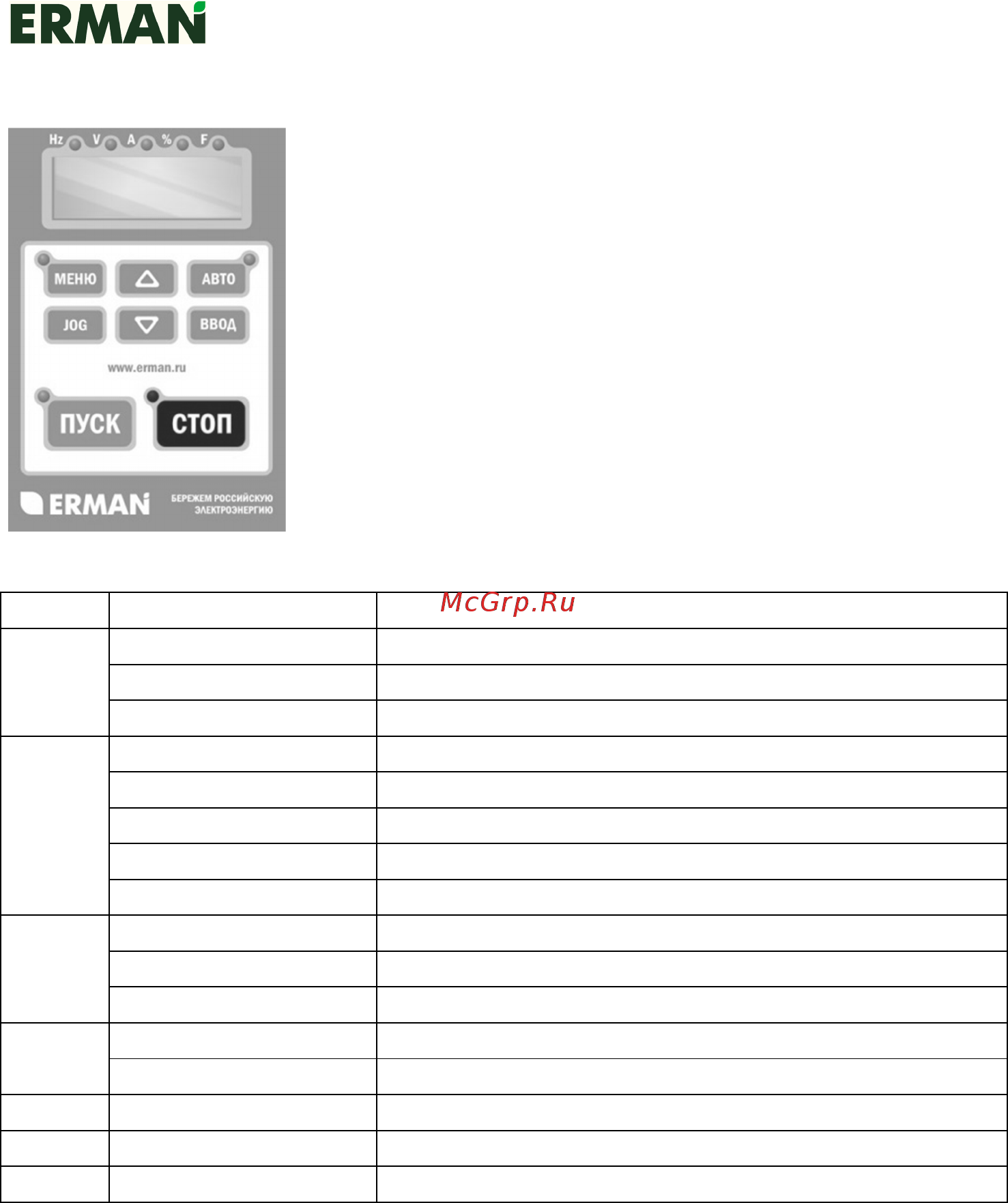

Панель оператора
Панель состоит из клавиатуры и дисплея. Клавиа-
тура используется для настройки ПЧ и для переклю-
чения отображаемых на дисплее параметров. Дис-
плей отображает состояние, настройки и коды оши-
бок ПЧ.В зависимости от исполнения дисплей может
быть выполнен на основе семисегментного либо
текстового индикатора. Дисплей имеет индикаторы
единиц измерения и состояния запуска/остановки
ПЧ. Назначение кнопок приведено в таблице:
Клавиша
Режим Функция клавиши
МЕНЮ
Работа и остановка Вход в меню
Просмотр меню Выход на предыдущий уровень меню
Изменение параметра Отмена изменений
ВВОД
Работа и остановка Изменение заданной частоты двигателя
Просмотр меню Вход во вложенное меню или отображение параметра
Изменение параметра Сохранение измененного значения параметра
Изменение частоты Фиксация измененного значения частоты
Авария Сброс состояния аварии
↑ ↓
Работа и остановка Переключение отображаемого параметра
Просмотр меню Переключение между группами или параметрами
Изменение параметра Увеличение/уменьшение значения параметра
АВТ
Работа и остановка Управление удаленное / управление с панели оператора
Изменение параметра Возврат к значению параметра по умолчанию
JOG Остановка Прокрутка двигателя с небольшой скоростью
ПУСК Остановка Пуск двигателя с заданной частотой
СТОП Работа Остановка двигателя
