Преобразователь частоты ER-01T
Руководство по эксплуатации
45
• Не вносите изменений в конструкцию ПЧ.
• ПЧ содержит электронные компоненты, чувствительные к статическому
электричеству. Не прикасайтесь к компонентам на печатной плате ПЧ, пе-
риодически снимайте с себя статический заряд, касаясь заземленных кон-
струкций.
Порядок проведения периодического обслуживания:
а) проверьте момент затяжки и подтяните резьбовые соединения.
б) проверьте, надежно ли подсоединены силовые кабели. Плохо затянутый кабель может
перегреваться.
в) проверьте кабели, кабель-каналы и гофротрубы на предмет наличия повреждений.
г) проверьте состояние вентиляторов охлаждения ПЧ.
д) очистите ПЧ от пыли, используя пылесос или компрессор для продувки.

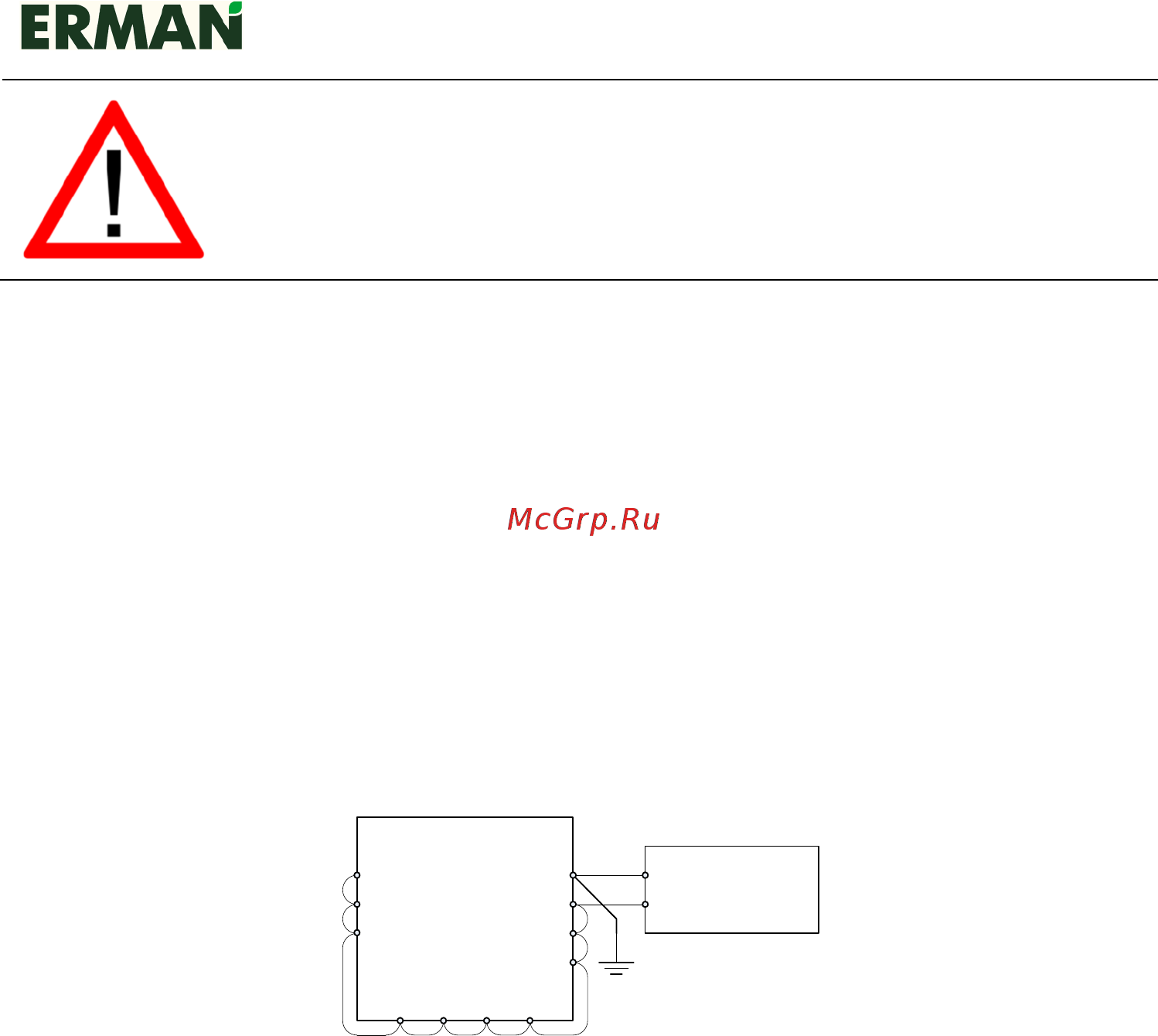

9.3 ИСПЫТАНИЕ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ
Для испытания сопротивления изоляции обмоток двигателя отключите его от ПЧ.
Для испытания сопротивления изоляции ПЧ закоротите его силовые клеммы. Испытывай-
те сопротивление изоляции между клеммой заземления и остальными клеммами с помо-
щью мегаомметра испытательным напряжением 500 В.
ПЧ ERMAN
L1
L2 U
V
W
PE
-R -DC
L3
+R +DC
Мегаомметр
Рисунок 29 – Испытание сопротивления изоляции
Сопротивление изоляции ПЧ было испытано при изготовлении. Проводите повторные
испытания только при необходимости, т.к. они снижают ресурс ПЧ.
9.4 ЗАМЕНА КОМПОНЕНТОВ
Условия эксплуатации в значительной степени влияют на срок службы вентиляторов
охлаждения и конденсаторов выпрямителя сетевого напряжения. Нормальный срок службы
вентиляторов охлаждения составляет 60 тыс. часов, конденсаторов – 50 тыс. часов. После
истечения срока службы компоненты должны быть заменены в условиях предприятия -
изготовителя или сервисного центра.
Причины отказов вентиляторов: засорение, износ подшипников. Вентиляторы должны
быть заменены, если они издают посторонние звуки или подклинивают. Неисправный или
грязный вентилятор может привести к перегреву ПЧ.
