Преобразователь частоты ER-01T
Руководство по эксплуатации
27

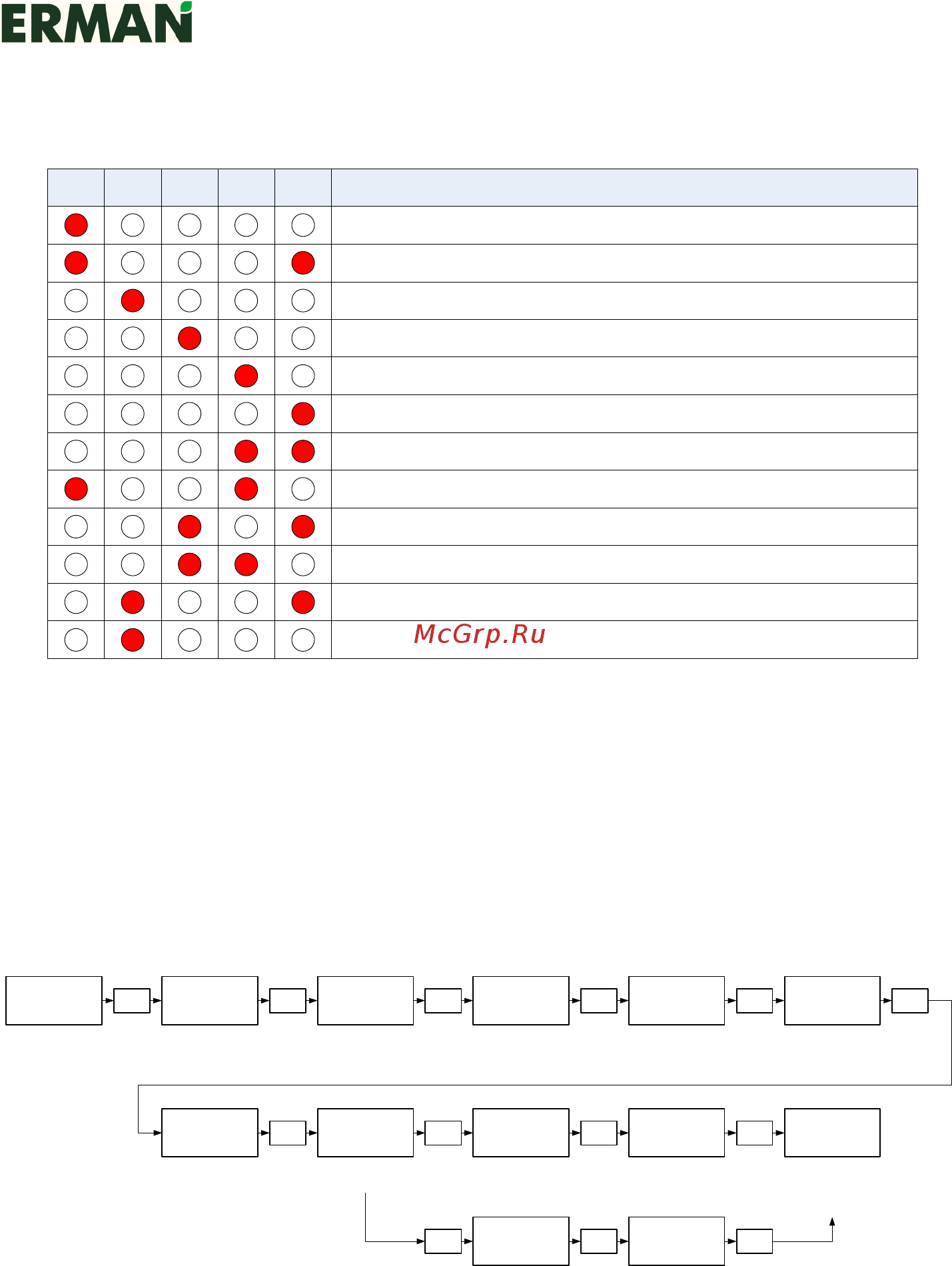

Панель оператора с семисегментным индикатором имеет индикаторы единиц измере-
ния, которые включаются в следующих комбинациях:
Hz V
Уставка частоты , Гц
Ток двигателя , А
Текущая частота , Гц
Напряжение постоянного тока , В
A % F Величина
Скорость ротора , об/мин
Мощность двигателя , кВт
Направление вращения , For/Rev
Время
Ток по входу 4~20 мА
Физическая величина по входу 4~20 мА
Напряжение по входу 0~10 В
Физическая величина по входу 0~10 В
Переключение отображаемых параметров производится клавишами ↑ и ↓ циклически
по кругу. Некоторые параметры отображаются только, если выбран режим управления ча-
стотой от аналогового входа или ПИД-регулятора, или если ПЧ запущен.
Если отображаемый на дисплее параметр мигает, то его значение можно изменить кноп-
ками ↑ и ↓. Для запоминания заданного значения нажмите клавишу ВВОД.
Если ПЧ запущен, горит индикатор ПУСК. Если ПЧ остановлен, горит индикатор СТОП.
Управление с панели оператора
Физическая
величина датчика
0~10 В
50.0
Уставка
частоты
Текущая
частота
Скорость
ротора
Мощность
двигателя
Направление
вращения
Время Ток по входу 4~20 мА
Физическая
величина датчика
4~20 мА
23.5 690 8.4
For 19.20 14.2 6.38 50.0
Возврат в начало
индикации;
уставка частоты
▲ ▲ ▲ ▲
Ток
двигателя
12.5
Напряжение цепи
постоянного тока
568
▲ ▲
▲ ▲ ▲ ▲
Напряжение по
входу 0~10 В
7.2 4.32
▲▲ ▲
Рисунок 22 – Просмотр параметров состояния ПЧ
