Преобразователь частоты ER-01T
Руководство по эксплуатации
37
ПУСК
X
Нет*
ПУСК «назад»
ПУСК «вперед»
ПЧ ERMAN
H1.01=1
H1.02=2
X1
COM
X2
X3 H1.03=3
СТОП
НАПР
ПУСК
1
СТОП НАПР Команда
0 X СТОП
00
1 1 0
1 11
Нет*10 1
* Состояние ПЧ не меняется

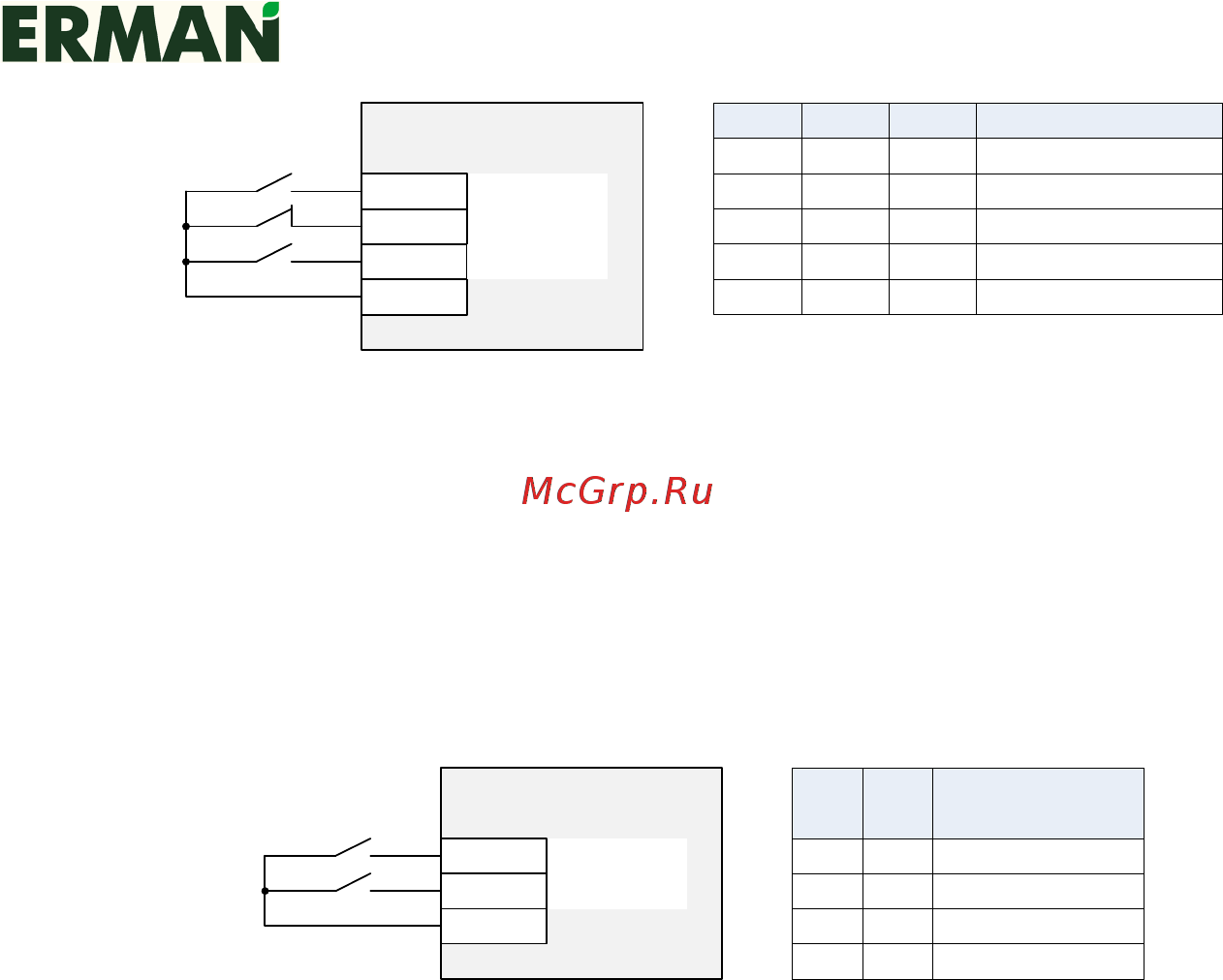

Рисунок 27 – Трехпроводная схема управления
(дополнительный провод используется для переключения направления)
Функция №4 АВАРИЯ НР: если контакт замкнут, формируется авария E016.
Функция №5 АВАРИЯ НЗ: если контакт разомкнут, формируется авария E016.
Функция №6 СБРОС: если контакт замкнут, происходит попытка сброса аварии ПЧ. Если
ПЧ не в состоянии аварии, состояние контакта игнорируется.
Функция №7, №8 СКОРОСТЬ 1, 2: выбор частоты в многоскоростном режиме задания ча-
стоты (b.02=5). Можно задать до четырех скоростей путем комбинации состояний входов:
K1
0
ПЧ ERMAN
H1.04=7
H1.05=8
X4
COM
X5
K2
K1
K2
Частота(Гц)
Уставка(%)
0 b.16
10
1 0
b.17
b.18
1 1 b.19
Рисунок 28 – Выбор частоты с помощью входов СКОРОСТЬ 1, СКОРОСТЬ 2
Функция №9 ВЫБЕГ НР: если контакт замкнут, ПЧ отключается и двигатель останавлива-
ется на выбеге. Пуск запрещается, пока вход ВЫБЕГ замкнут.
Функция №10 ВЫБЕГ НЗ: если контакт разомкнут, ПЧ отключается и двигатель останавли-
вается на выбеге. Пуск запрещается, пока вход ВЫБЕГ разомкнут.
Функция №11 ПЕРЕГРЕВ: если контакт замкнут, ПЧ останавливает двигатель. Пуск запре-
щается, пока вход ПЕРЕГРЕВ замкнут. Подключайте ко входу ПЕРЕГРЕВ нормально разомкну-
тые биметаллические датчики нагрева.
Функция №12 БОЛЬШЕ: если контакт замкнут, частота линейно увеличивается. Скорость
увеличения частоты определяется параметром b.04 «Время разгона»
Функция №13 МЕНЬШЕ: если контакт замкнут, частота линейно уменьшается. Скорость
уменьшения частоты определяется параметром b.05 «Время торможения». Если входы
«БОЛЬШЕ», «МЕНЬШЕ» замкнуты одновременно, частота не меняется.
