Частотные преобразователи серий Е
-
VA и Е
-
VC
Руководство по эксплуатации
63
Код
п-ра
Название
параметра
Описание параметра
Диа-
пазон
уст.
Зав.
уст.
Возмож
мож-
ность
изм.
Режим управления
V/F
V/F
c PG
Век.
Упр.
Век.
Упр.
с PG
- При использовании JOG режима, задайте опорную частоту с помощью параметра D1-09. При реализации JOG режима
с внешнего терминала, присвойте соответствующим образом значения для параметра ″выбор опорной частоты JOG режима″,
команды ″FJOG″ и команды ″RJOG″ многофункциональным входам (с Н1-01 по Н1-06).
- При реализации JOG режима с панели оператора, настраивать многофункциональные входы не нужно.
D2-
01
Верхний предел
опорной частоты
Верхний предел опорной частоты задаётся в
процентах от максимальной выходной часто-
ты (Е1-04) шагами в 1 %.
0.0 ~
110.0
100 х В В В В
D2-
02
Нижний предел
опорной частоты
Нижний предел опорной частоты задаётся в
процентах от максимальной выходной часто-
ты (Е1-04) шагами в 1 %.
0.0 ~
109.0
0.0 х В В В В
Примечания
- Данные параметры задают верхний и нижний пределы выходной частоты.
- Если опорная частота равна нулю и подана команда пуска двигателя, то двигатель будет работать на нижнем пределе опор-
ной частоты, заданном параметром D2-02. Однако, если нижний предел опорной частоты задан ниже минимального значения
выходной частоты (Е1-09), то двигатель работать не будет.
- Верхний и нижний пределы опорной частоты задаются в процентах от максимальной выходной частоты (Е1-04) шагами в 1 %.

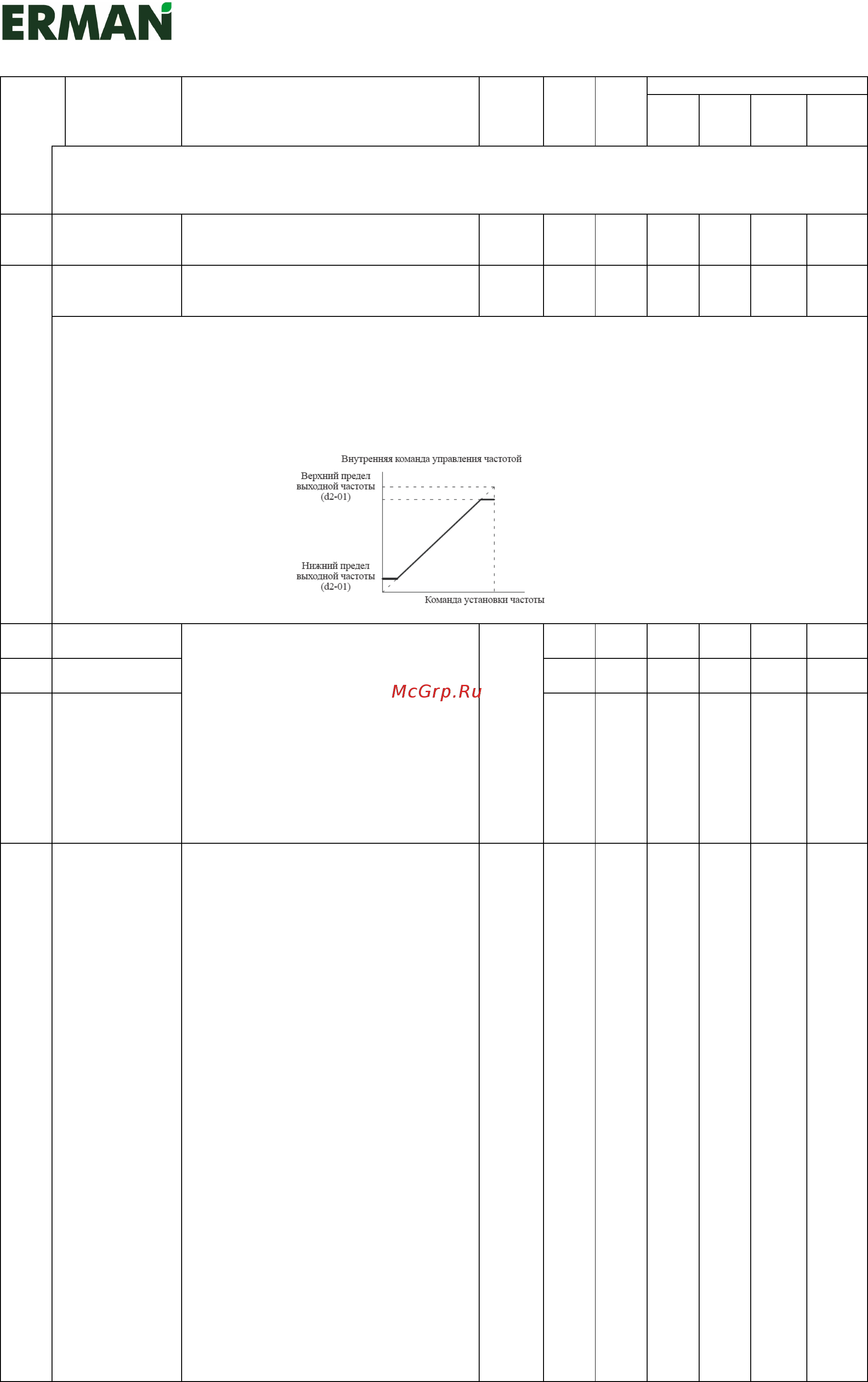

- На приводимой ниже схеме изображены верхний и нижний пределы опорной частоты.
D3-
01
Резонансная
частота № 1.
Данный параметр задаёт значения полос
резонансных частот, которые необходимо
исключить. Единица
установки – Гц.
Примечания:
Чтобы отключить данную функцию,
задайте параметры с D3-01 по D3-03 рав-
ными 0,0 Гц.
Задайте резонансные частоты так, чтобы
D3-03 ≤ D3-02 ≤ D3-01. В этом случае рабо-
та на резонансных частотах будет запреще-
на, но переходы при разгоне и торможении
будут плавными.
0.0 ~
400.0
0.00 х В В В В
D3-
02
Резонансная
частота № 2.
0.00 х В В В В
D3-
03
Резонансная
частота № 3.
0.00 х В В В В
D3-
04
Диапазон резо-
нансных частот.
Диапазон резонансных частот, которые
необходимо исключить, задаётся в Гц.
Примечания:
Резонансная частота ± диапазон
резонансной частоты и становится
полосой частот, которую нужно
исключить в процессе работы.
- Такой перескок осуществляется для того,
чтобы избежать частот механического ре-
зонанса, попадающих в диапазон выходных
частот преобразователя.
- Резонансные частоты являются
«мёртвой зоной».
- Чтобы отключить данную функцию,
Необходимо задать параметры с D3-01 по
D3-03 равными 0,0 Гц.
- Не забудьте задать центральные значения
резонансных частот так, чтобы выполня-
лось условие -
D3-03 ≤ D3-02 ≤ D3-01.
- Параметр D3-04 задаёт ширину диапазона
резонансных частот. Резонансная частота ±
диапазон резонансной частоты и становится
полосой частот, которую необходимо ис-
ключить в процессе работы.
- Частотный преобразователь
исключает резонансные частоты, и эти
скачки не заметны в процессе разгона или
торможения.
- На приводимой ниже схеме изображено
отношение внутренней
опорной частоты и заданной частоты.
0.0 ~
20.0
1.0 х В В В В
