Преобразователь частоты E-V81
15
E-V81G-093T4
400
280
70
1
E-V81G-110T4
400
315
95
1
E-V81G-132T4
400
380
95
1
E-V81G-160T4
630
450
150
1
E-V81G-200T4
630
580
240
1
E-V81G-220T4
800
630
150x2
1
E-V81G-250T4
800
700
150x2
1
E-V81G-280T4
1000
780
185x2
1
E-V81G-315T4
1200
900
240x2
1
E-V81G-355T4
1280
960
240x2
1
E-V81G-400T4
1380
1035
185x3
1
E-V81P-450T4
1380
1035
185х3
1
Номинальная мощность ПЧ должна быть снижена при значительной длине
кабеля двигателя или при его чрезмерном поперечном сечении, т.к. емкость кабеля
зависит от длины и поперечного сечения.

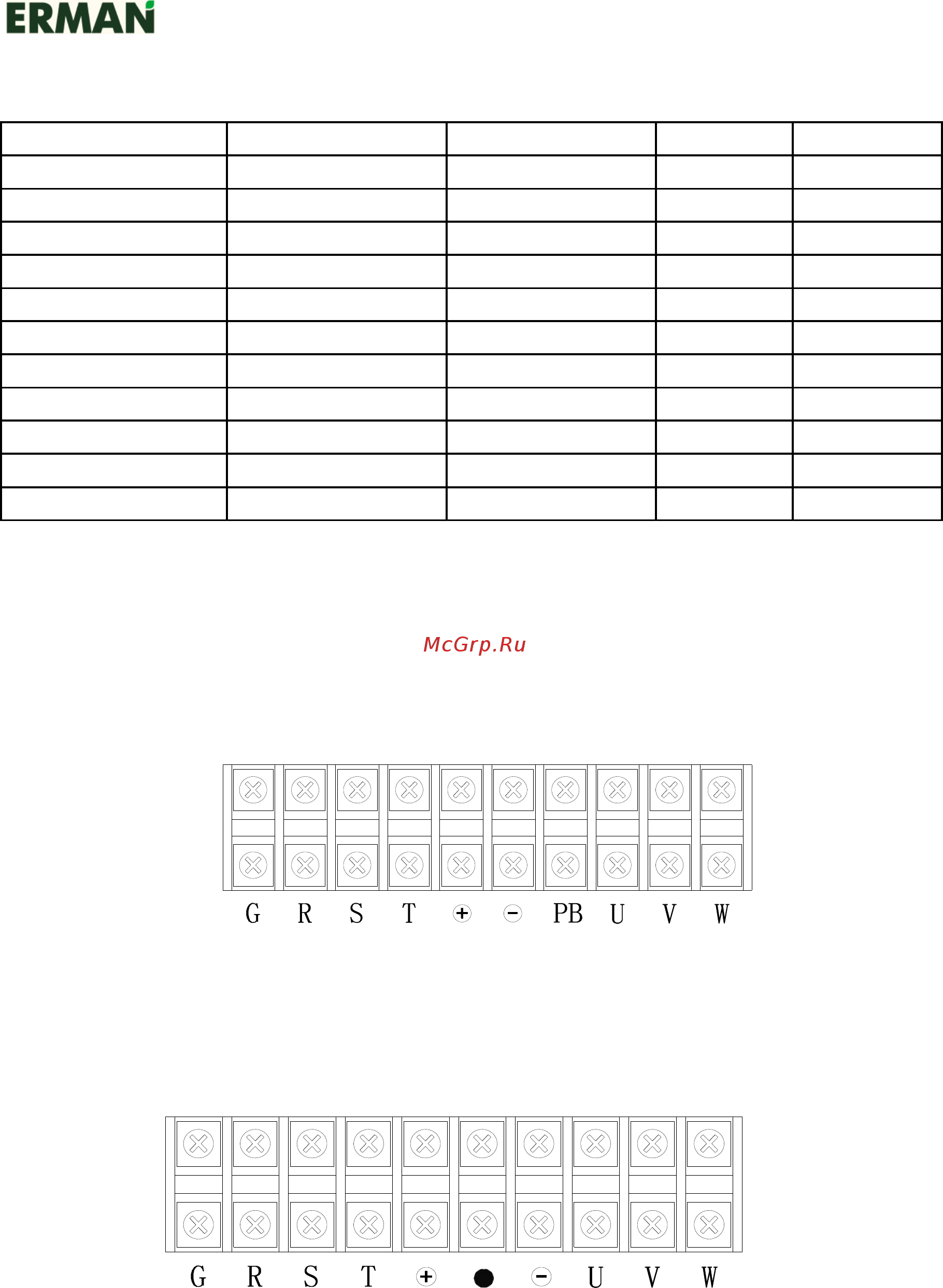

Силовые клеммы ПЧ различной мощности расположены следующим образом
Рисунок 5-6 – Схема расположения клемм на ПЧ модификации G 0,4…2,2 кВт 220В,
0,75…15 кВт 380В и модификации P 5,5 кВт…18,5 кВт 380В
Рисунок 5-7 – Схема расположения клемм на ПЧ модификации G18,5…30 кВт 380В,
0,75…15 кВт 380В и модификации P22 кВт…37 кВт 380В
