Преобразователь частоты E-V81
18

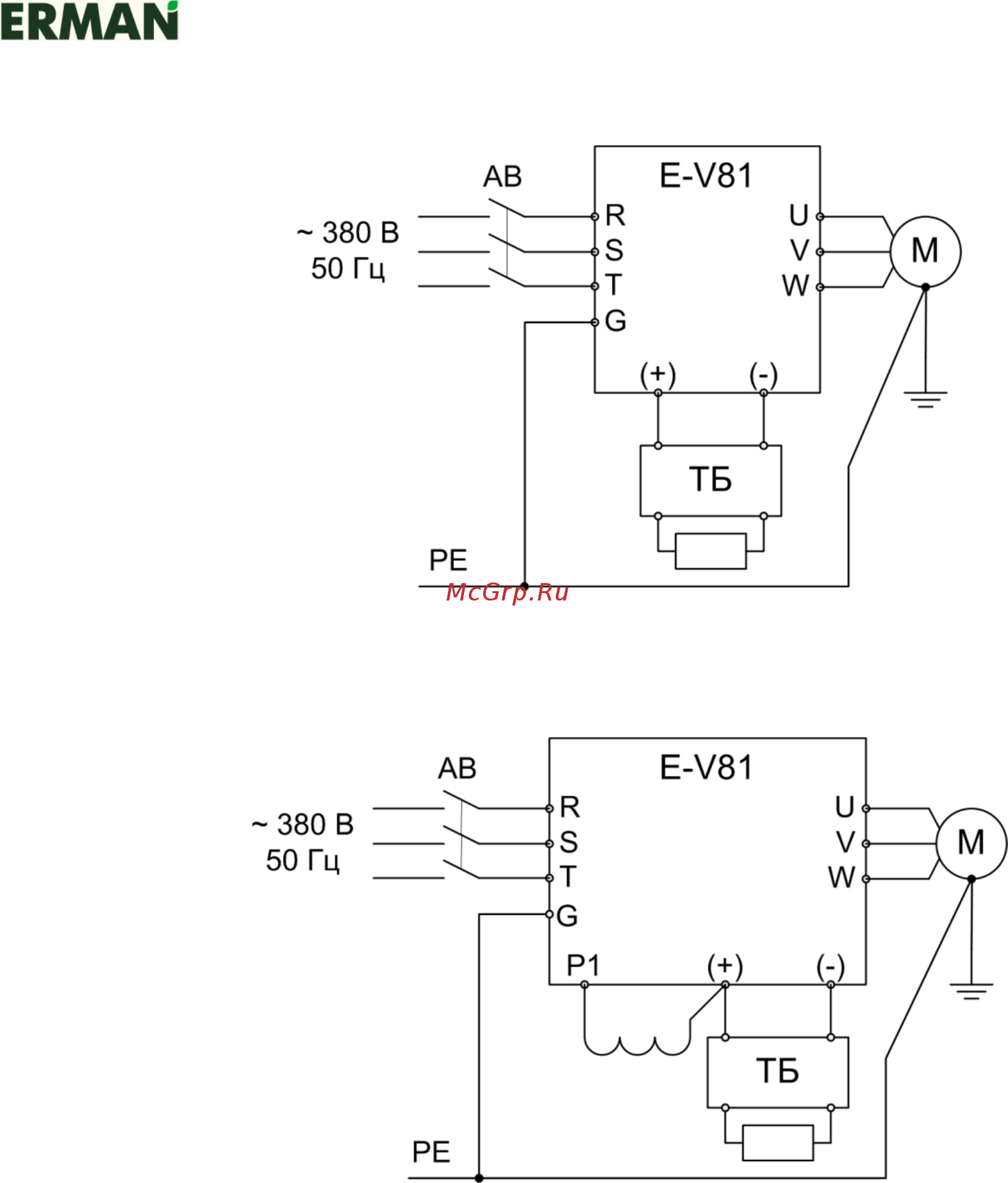

Рисунок 5-12 – Подключение ПЧ модификации G 380 В 18,5..55 кВт, модификации P 380 В 22...75
кВт. Шкафного исполнения модификации G 380 В 75..400 кВт, модификации P 380 В 93...450 кВт
Рисунок 5-13 – Подключение ПЧ модификации G 75…400 кВт 380В, и модификации P93 кВт…450
кВт 380В с тормозным резистором, подключенным через тормозной блок и дросселем
постоянного тока
При пробном запуске убедитесь, что при подаче команды «ПУСК» двигатель
вращается в правильном направлении. Изменить направление можно, поменяв местами
любые два фазных провода в кабеле двигателя или настроив параметр Р0.09.
5.4.4 Байпас
В случае повышенных требований к надежности бесперебойной работы механизма, может
возникнуть необходимость в байпасе ПЧ (возможность прямого пуска двигателя в обход
ПЧ). В этом случае установите контакторы с механической блокировкой как показано на
схемах.
