Возьмите ESQ9000-A-1144
в качестве примера
■ Соединение тормозного резистора

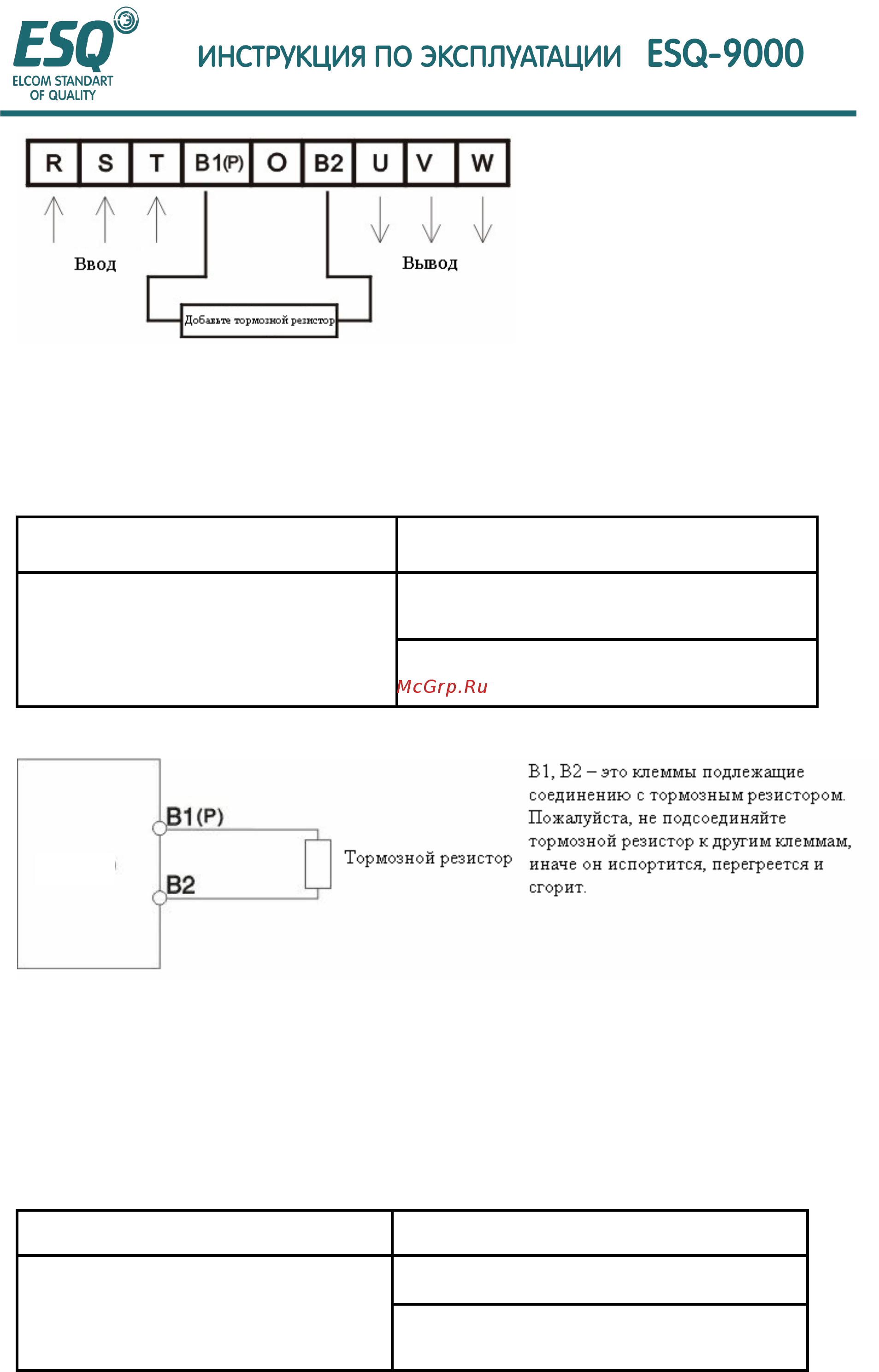

Пожалуйста, подсоедините тормозной резистор в соответствии с таблицей,
представленной ниже. Перед использованием тормозного резистора, пожалуйста,
убедитесь в наличии следующих установок.
P8-01(Выбор защиты от перегрева
тормозного резистора)
"1" (Защита от перегрева доступна)
"0" (Функция предотвращения блокировки не
доступна)
P3-04(Выбор предотвращения
блокировки при замедлении)
(Пожалуйста, установите в
соответствии с любым выбором)
"3" (Функция предотвращения блокировки
тормозного резистора доступна)
Соединение тормозного резистора
■ Соединение блока тормозного резистора (тип LKEB)/тормозного блока (тип
CDBR)
Пожалуйста, подсоединяйте блок тормозного резистора и тормозной блок в
соответствии с рисунком, представленным ниже. Тормозной резистор должен
устанавливаться в соответствии со следующими установками.
P8-01(Выбор защиты от перегрева
т
ор
м
оз
н
ого рез
и
стор
а
)
"0" (Защита от перегрева не доступна)
"0" (Функция предотвращения блокировки не
дост
упна)
P3-04(Выбор предотвращения
блокировки при замедлении)
(Пожалуйста, установите в
соответствии с любым выбором)
"3" (Функция предотвращения блокировки
тормозного резистора доступна)
