- 21 -
Расстояние прокладки проводов между инвертором и двигателем
В случае большого расстояния между инвертором и двигателем, утечка тока с
высокими гармониками из кабелей может оказать негативное влияние на инвертор и
его периферийное оборудование. Пожалуйста, обратитесь к параметру регулировки
несущей частоты (36-01).
■ Установка заземления
• Клемма заземления должна быть заземлена.
Класс 2000В: третье заземление (Сопротивление заземления
ниже 100 Ом) Класс 400В: третье специальное заземление
(Сопротивление заземления ниже 100 Ом)
• Провод заземления не следует использовать совместно со сварочным аппаратом и
силовым оборудованием.
• Провод заземления должен быть проводом, соответствующим спецификации
Технологического стандарта электронного оборудования; и длина провода должна
быть как можно более короткой. Поскольку инвертор имеет ток утечки, чрезмерное
расстояние от точки заземления приведет к неустойчивому потенциалу клеммы
заземления.
• В случаях, когда имеются более двух инверторов, пожалуйста, не создавайте цепь
заземления.

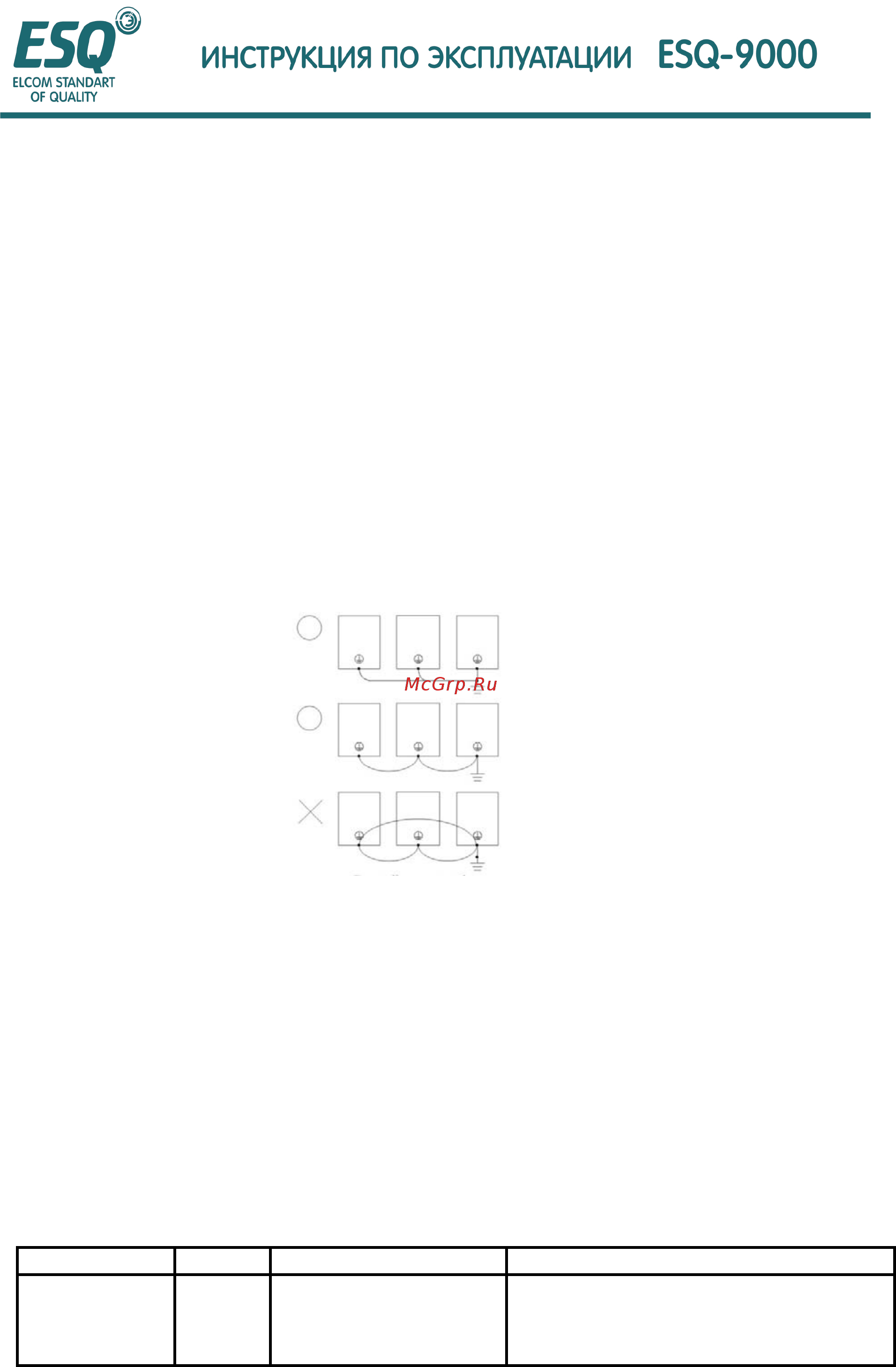

Соединение заземления
2.3 Прокладка проводов клеммной коробки цепи управления
Для предотвращения воздействия помех на сигнальный провод управления, длина
провода должна быть ограничена 50 м и этот провод должен быть отделен от провода
питания.
В случае внешнего ввода эталона частоты, пожалуйста, используйте экранированный
провод на основе витой пары.
2.3.1 Пожалуйста, используйте клемму опрессованного провода со спецификацией провода
Отношение клеммы и спецификации провода показано в таблице, представленной ниже
Спецификация клеммы и провода (Для всех моделей)
Клемма № Винт Диаметр провода (мм
2
) Типы провода
Клемма цепи
контроллера
M3.5
Ш
нур 0.5-1.25
т
вердотянутый провод 0.5-
1.25
Экранированный провод на основе витой
пары
