ESQ ESQ-9000-2244 [10/12] Габаритные размеры
![ESQ ESQ-9000-2244 [10/12] Габаритные размеры](/views2/1574356/page10/bga.png)
Таблица 23.
ESQ-900048

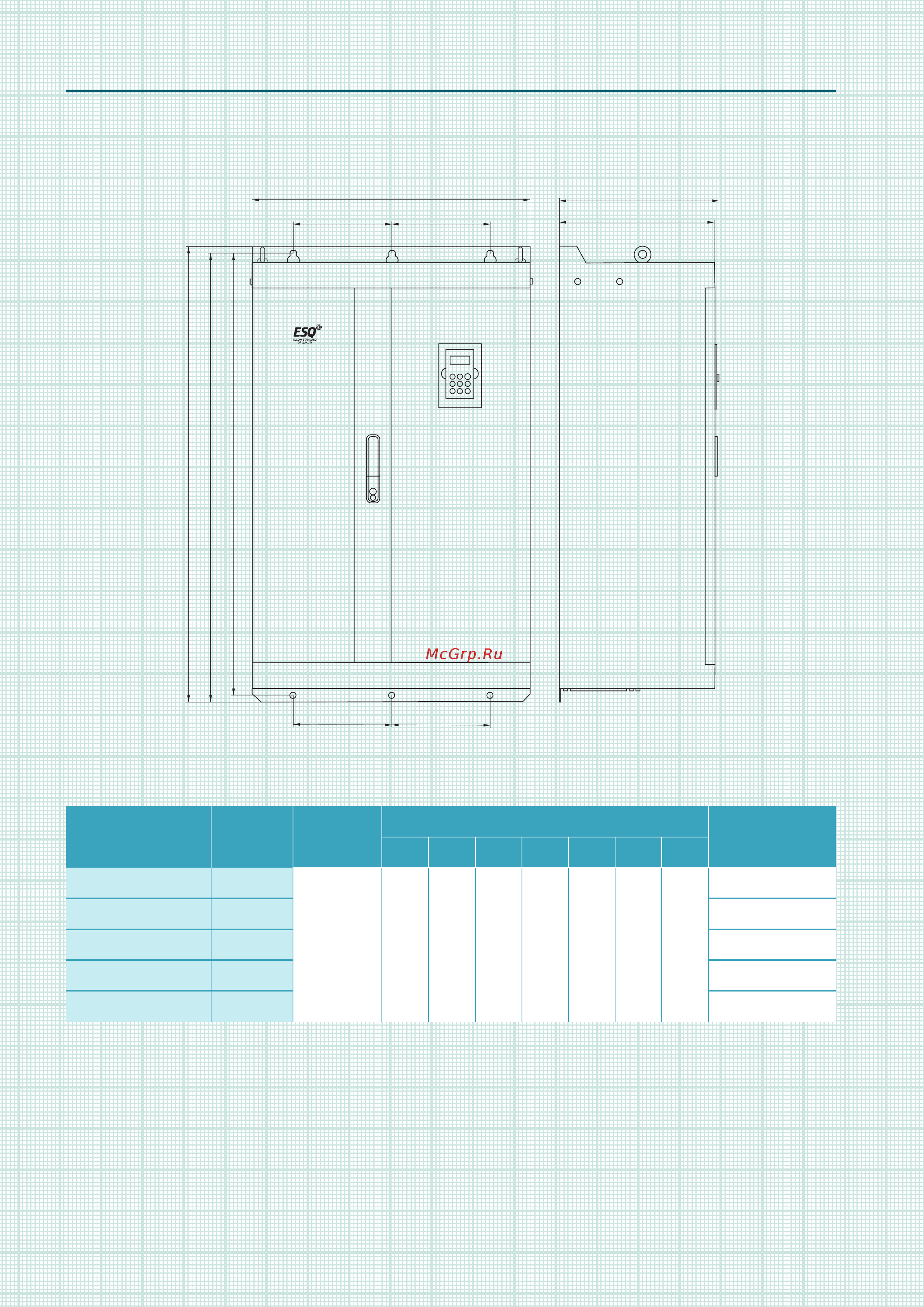

ГАБАРИТНЫЕ РАЗМЕРЫ
Рисунок 14.
Ш
Ш1
Ш1 Ш1
Ш1
В
В1
В2
Д
Д1
Модель установки
Мощность
(кВт)
Входное
напряжение
(B)
Габаритные размеры (мм)
Установочные
отверстия (мм)
В В1 В2 Ш Ш1 Д Д1
ESQ-9000-200 200
440 1110 1095 1080 690 240 390 380
12
ESQ-9000-220 220 12
ESQ-9000-250 250 12
ESQ-9000-315 315 12
ESQ-9000-355 355 12
