![ESQ ESQ-9000-2244 [11/12] Габаритные размеры](/img/pdf.png)
ESQ ESQ-9000-2244 [11/12] Габаритные размеры
![ESQ ESQ-9000-2244 [11/12] Габаритные размеры](/views2/1574356/page11/bgb.png)
Модель установки
Мощность
(кВт)
Входное
напряжение
(B)
Габаритные размеры (мм)
Установочные
отверстия (мм)
В В1 Ш Ш1 Ш2 Д Д1 Д2
ESQ-9000-200 200
440 1410 1395 690 240 630 390 380 307
12
ESQ-9000-220 220 12
ESQ-9000-250 250 12
ESQ-9000-315 315 12
Ш
Ш1 Ш1
В
В1
Д
Д1
Ш2
Д2

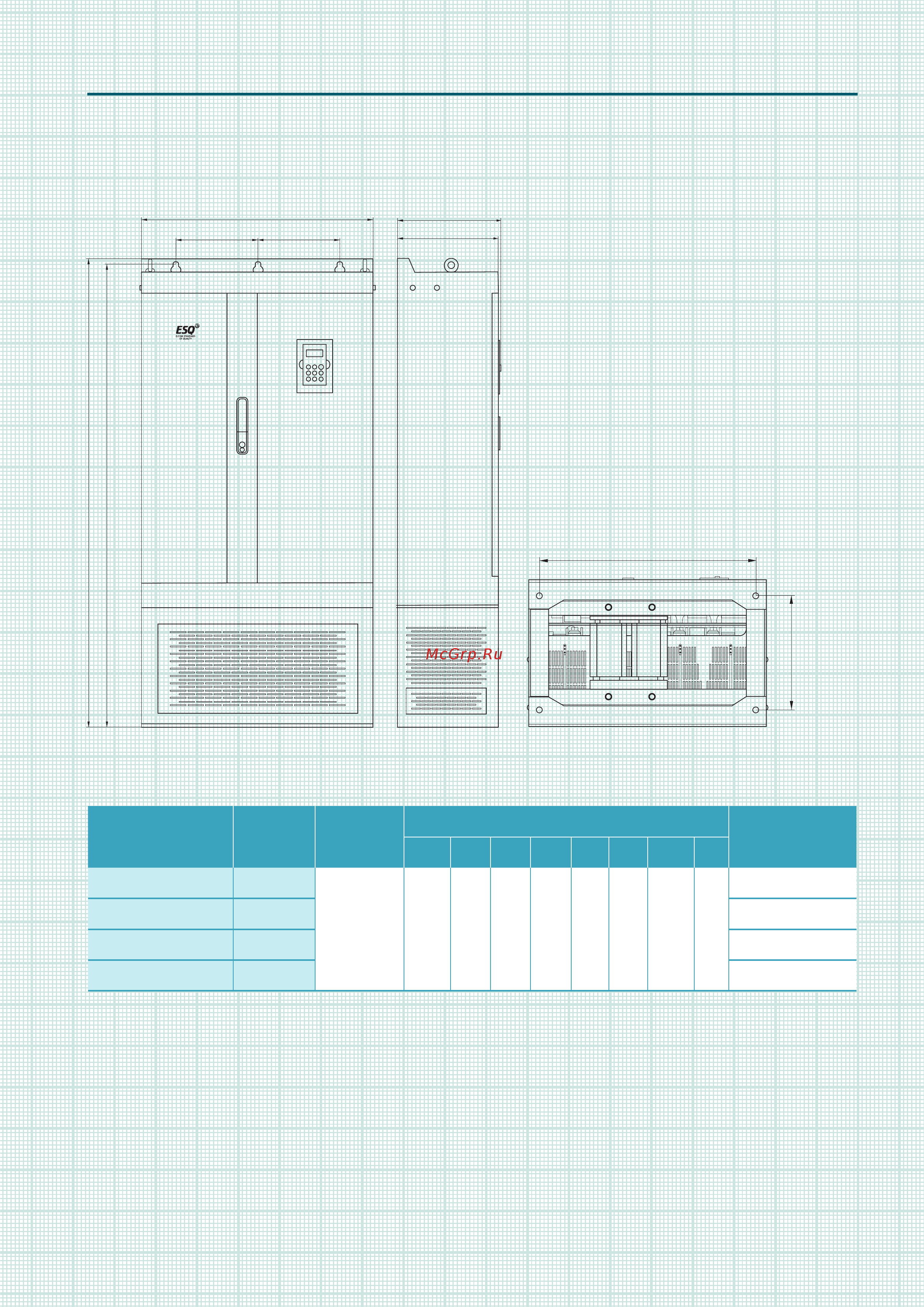

Рисунок 15.
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица 24.
ESQ-9000 49
