11. Протокол связи порта последовательной связи RS485

11.1. Резюме

В наших инверторах мы устанавливаем обычный интерфейс связи RS485/RS232 (опция).

Посредством данного интерфейса связи ведущее устройство (такое как ПК, ПЛК, контроллер и т.д.)

могут осуществлять централизованный мониторинг инвертора (а именно, устанавливать параметры,

управлять работой инвертора, считывать рабочее состояние инвертора) и управлять им с

дистанционной клавиатуры, которая может подсоединяться для реализации различных требований к

использованию, выдвигаемых пользователем.

Данный протокол связи представляет собой файл критериев интерфейса, предназначенный для

реализации вышеуказанной функции, пожалуйста, прочтите внимательно этот файл и

программируйте его таким образом, чтобы реализовать удаленное и сетевое управление инвертором.

11.2. Содержание и описание протокола

11.2.1. Режим построения сети связи

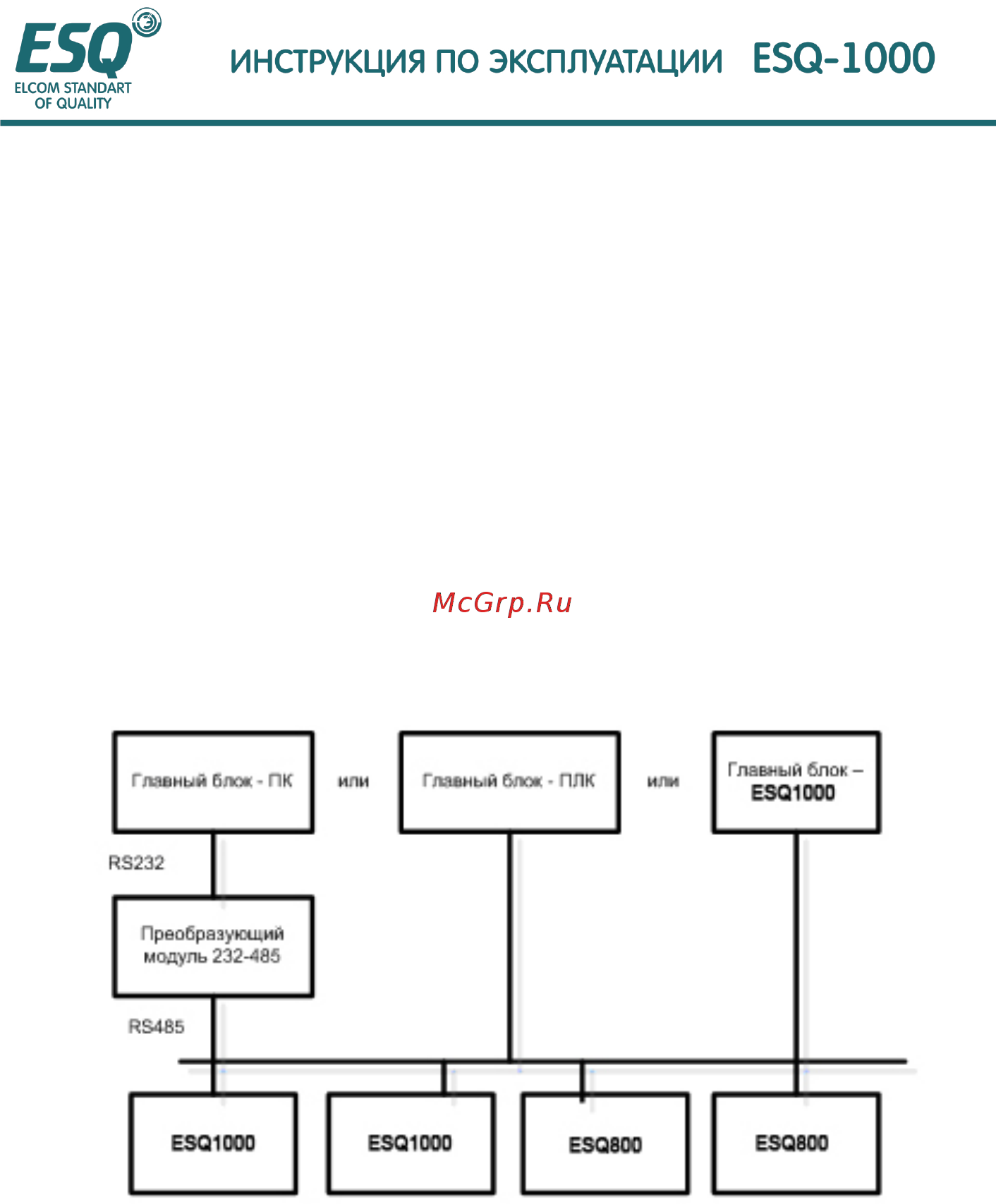

Рис. 11-1 схема построения сети

11.2.2. Режим связи

В настоящее время инвертор ESQ1000 может использоваться не только как вспомогательное

устройство, но и как главное устройство в RS485,если инвертор используется как вспомогательное

устройство, роль ведущего устройства может выполнять ПК, ПЛК или человеко-машинный
