19

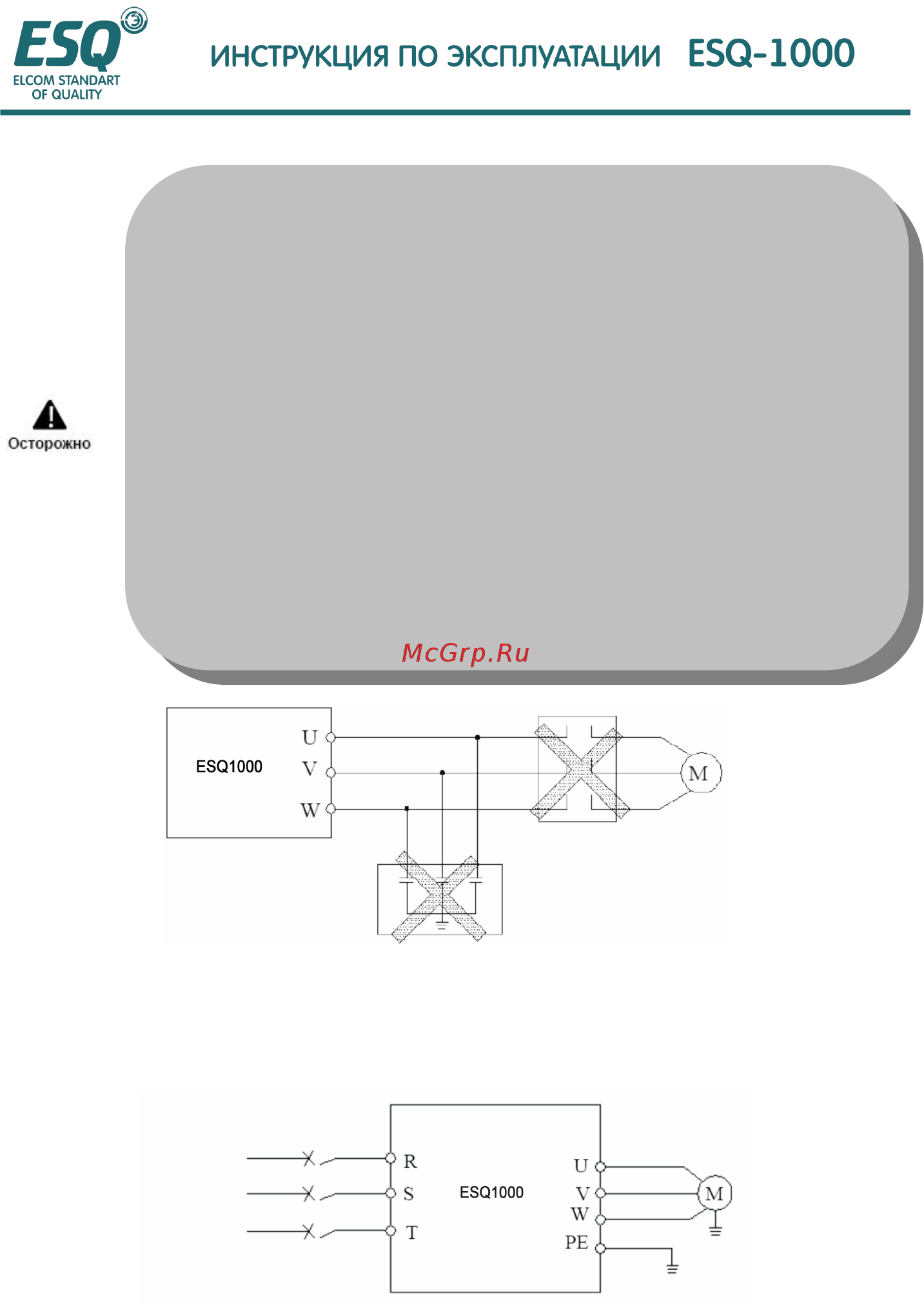

Рис. 3-6 Запрещение установки магнитного контактора и демпфирующей емкости между
инвертором и двигателем
3.4. Прокладка силовых проводов главного контура
Рис. 3-7 Простая прокладка силовых проводов главного контура
(1) Перед прокладкой проводов убедитесь в том, что питание выключено
в течение 10 минут, и все светодиодные индикаторы не горят.
(2) Перед выполнением внутренней прокладки проводов, убедитесь в том, что
постоянное напряжение между выводом главного контура Р+ и Р- снижено до
значения менее36В пост. тока.
(3) Прокладка проводов может выполняться только подготовленным и
квалифицированным специалистом.
(4) Перед подачей питания убедитесь в том, что входное напряжение инвертора
соответствует напряжению источника питания, в противном случае возможно
нанесение травм персоналу или повреждение устройства.
(5) Для удобства защиты от чрезмерного тока и отключения питания для
проведения технического обслуживания инвертор должен подключаться к
источнику питания через реле.
6) В качестве соединительного провода для реле входного и выходного контура
(Х1~Х8, OC1-OC4, FWD, REV) следует использовать изолированный или
экранированный провод сечением свыше 0,75мм
2
, один слой экранирования
выведен наружу, а другой подсоединен к выводу заземления РЕ или Е,
соединительный провод должен быть короче 20 м.
3 –фазное
электропитание
переменного тока
3-фазный
размыкатель
