ESQ ESQ-1000-2S0022 [3/4] Подключение к внешним клеммам

• 3 – управление по интерфейсу RS-485 (выносной пульт).

• 4 – Регулировка напряжением (0-10В) с помощью выносного потенциометра

• 5 – Регулировка током (4-20мА) с помощью выносного потенциометра

Аналогичным способом вам необходимо задать и остальные параметры.

2). Параметр запуска F0.02

• 0 – запуск с кнопки пуск на лицевой панели частотного преобразователя.

• 1 – запуск частотного преобразователя от внешних клемм (СТОП не работает).

• 2 – запуск частотного преобразователя с внешних клемм (СТОП работает)

• 3 – управление по интерфейсу RS-485(выносной пульт).

4. Установка параметров мотора

1). Параметр мощности мотора F8.06 (Устанавливаете номинальную мощность

мотора, подключенного к частотному преобразователю).

2). Количество полюсов мотора F8.05 (Зависят от оборотов двигателя. 3000 = 2, 1500 = 4,

1000 = 6, 750 = 8).

3). Номинальная скорость двигателя F8.04 (оборотов в минуту).

4). Номинальный ток двигателя F8.02 (номинальный ток двигателя указан на его шильде).

5). Номинальное напряжение двигателя F8.01 (Устанавливаете номинальное напря-

жение мотора, подключенного к частотному преобразователю).

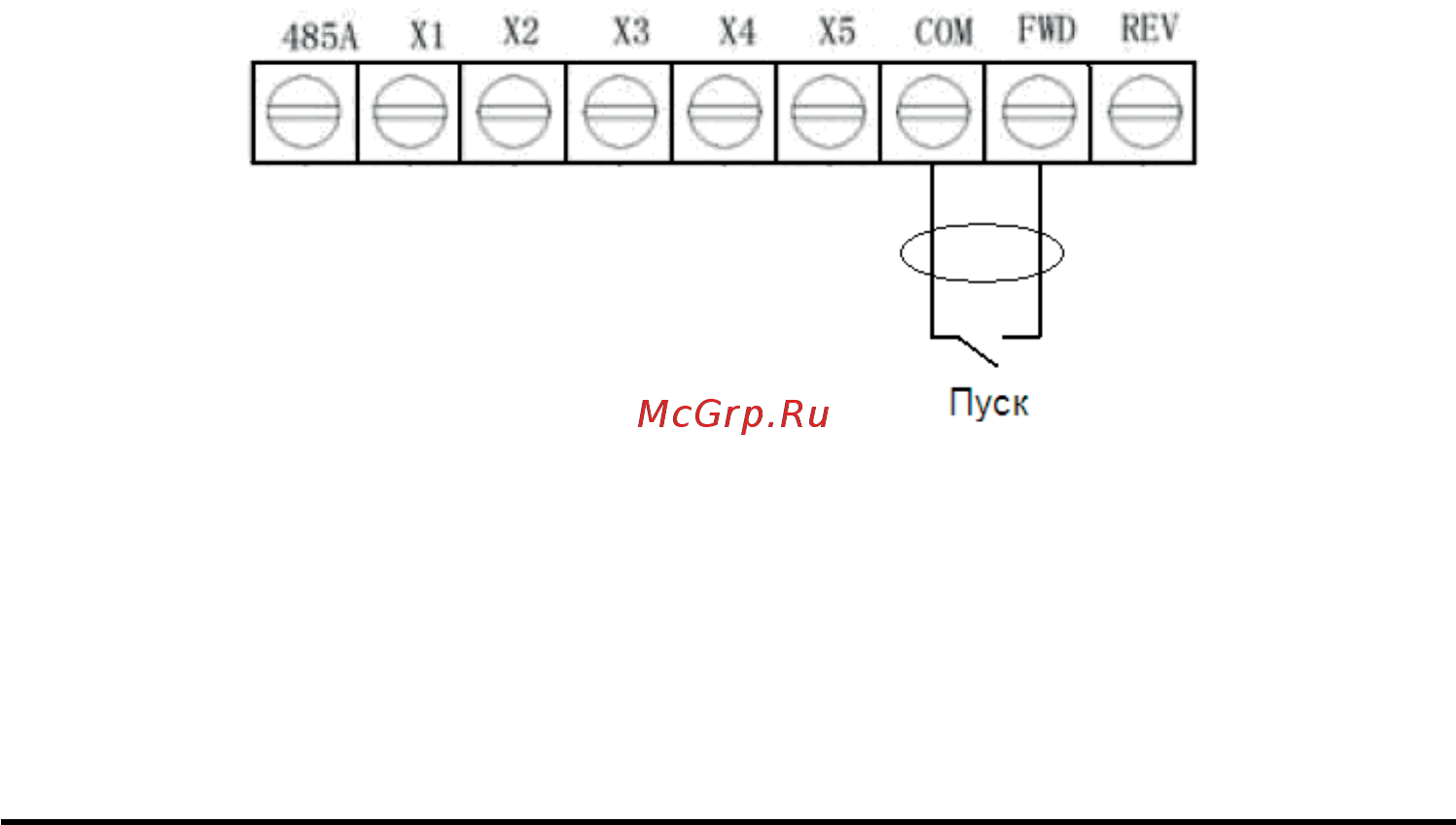

5. Подключение к внешним клеммам

Для запуска от внешних клемм вам необходимо подключить кнопку с фиксацией на

клеммы GND и FWD.
