26 ESQ-1000/2000
Параметр Символ Наименование Описание функции Спецификация
Аналоговая
величина ввода
AO2
Вывод аналоговой
величины 2
Аналоговый вывод напряжения
(базовое заземление GND)
используется для клемм вывода
многофункционального сигнала
Диапазон выходного тока: 4~20
мА (выходное напряжение по
умолчанию) 0~10 В
Многофункцио-
нальный вывод
OC1
Клемма вывода
коллектора
разомкнутой цепи
Используется для клемм
многофункционального
выходного переключения
Диапазон входного напряжения:
15~30 В.
Макс. выходной ток: 50 мА.
Выходное импульсное
напряжение 24 В.
Диапазон выходных частот:
зависит от параметра
OС2
ОС3
ОС4
DO
Клемма
высокоскоростного
импульса
Выходное импульсное
напряжение 24 В.
Диапазон выходных частот:
зависящий от параметра F5.24
max 20 кГц
Продолжение таблицы 11. Функциональная таблица панели клеммного терминала CN2.

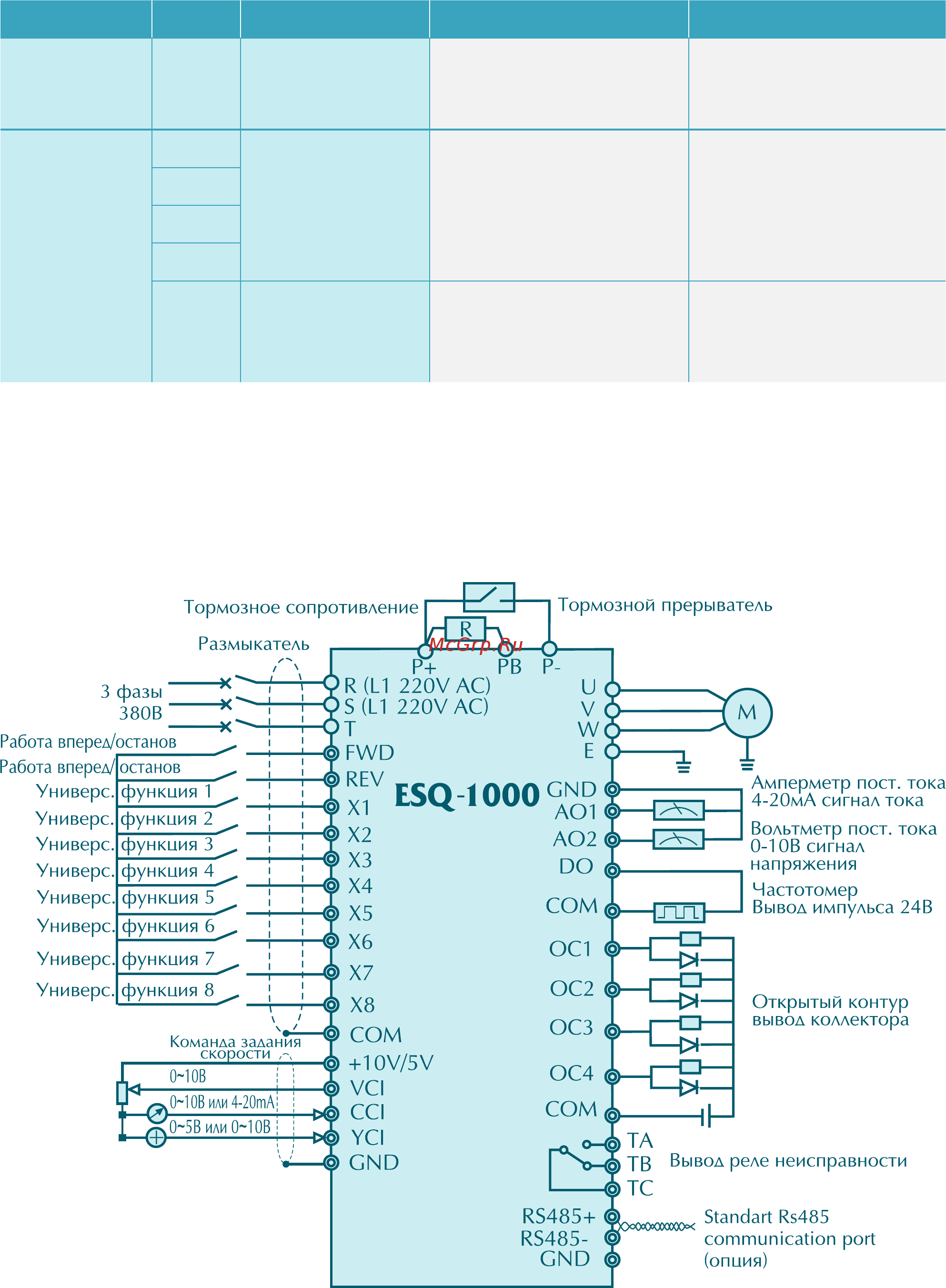

Основная схема электрических соединений
Тип ESQ-1000
