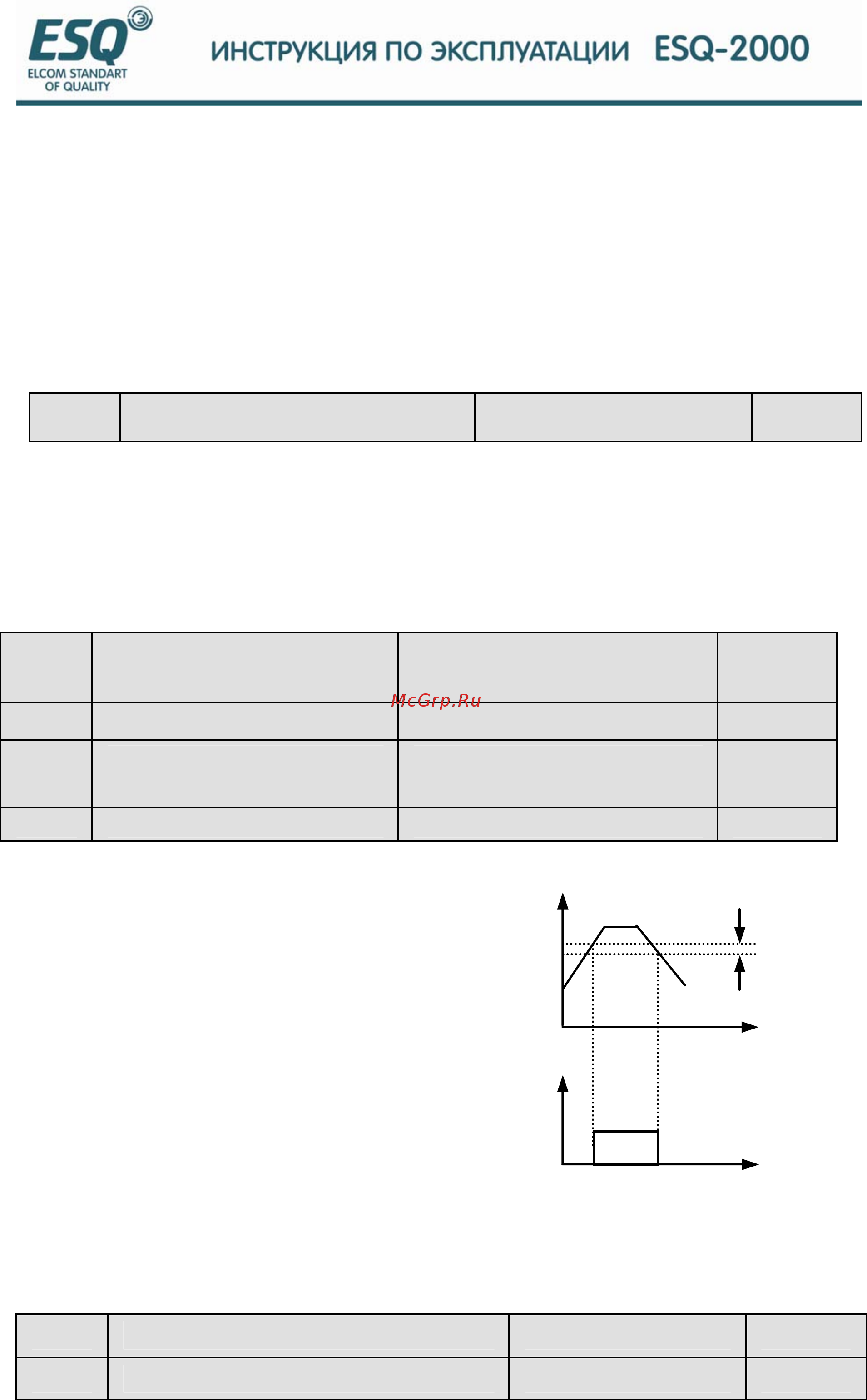

137
частоты качания частоты
17 ：достигнуто конечное значение внутреннего счетчика
18 ：достигнуто указанное значение внутреннего счетчика
17~18 см. функциональное описание F5.24~F5.25.
19 ：достигнуто заданное время работы. Когда накопленное время
работы инвертора (F2.49) достигает заданное время работы (F2.48) ，
выводится сигнал индикатора.
F5.12 Диап.определ.достиж.част. (FAR) Диапазон:0.00-50.00Гц 5.00Гц
Данный параметр представляет собой дополнительное определение к
функции № 1 в Таблице 6-7. Как показано на Рис.6-34 ，когда выходная
частота инвертора находится в пределах максимального и минимального
значения диапазона определения заданной частоты, выводится
импульсный сигнал.
F5.13~F5.14 представляет собой
дополнительное определение к функции
№ 2 в таблице 6-7, а F5.15~F5.16
является дополнительным определением
к функции №3 в Таблице 6-7. В обоих случаях
использование аналогично, ниже приведен
пример F5.13~F5.14. Когда выходная
частота превышает заданную (FDT1
электричсекий уровень)，выводится сигнал
индикатора，до тех пор пока частота
опустится до частоты (FDT1 электрический уровень - FDT1 lag) ниже, чем
электрический уровень
FDT1，как показано на Рис.6-35.
0：выходная частота（0－макс.предельная частота）
F5.13
FDT1（уров.частоты）
электрический уровень
диапазон：0.00－
макс.предел.частота
10.00Гц
F5.14 FDT1 lag range：0.00－50.00Гц 1.00Гц
F5.15
FDT2（уров.частоты）
электрический уровень
range：0.00－
макс.предел.частота
10.00Гц
F5.16 FDT2 lag range：0.00－50.00Гц 1.00Гц
Выход.част.
FDT1
электр.уровень
время
время
Y
FDT1 lag
Рис.6-35 определ.уровн.частоты
F5.17 Выбор аналогового выхода(AO1) диапазон：0－5 0
F5.18 Выбор аналогового выхода（AO2) диапазон：0－5 0
