ESQ ESQ-2000-4T0900G [23/208] Подключение клемм главного контура
![ESQ ESQ-2000-4T0900G [23/208] Подключение клемм главного контура](/views2/1574703/page23/bg17.png)
22

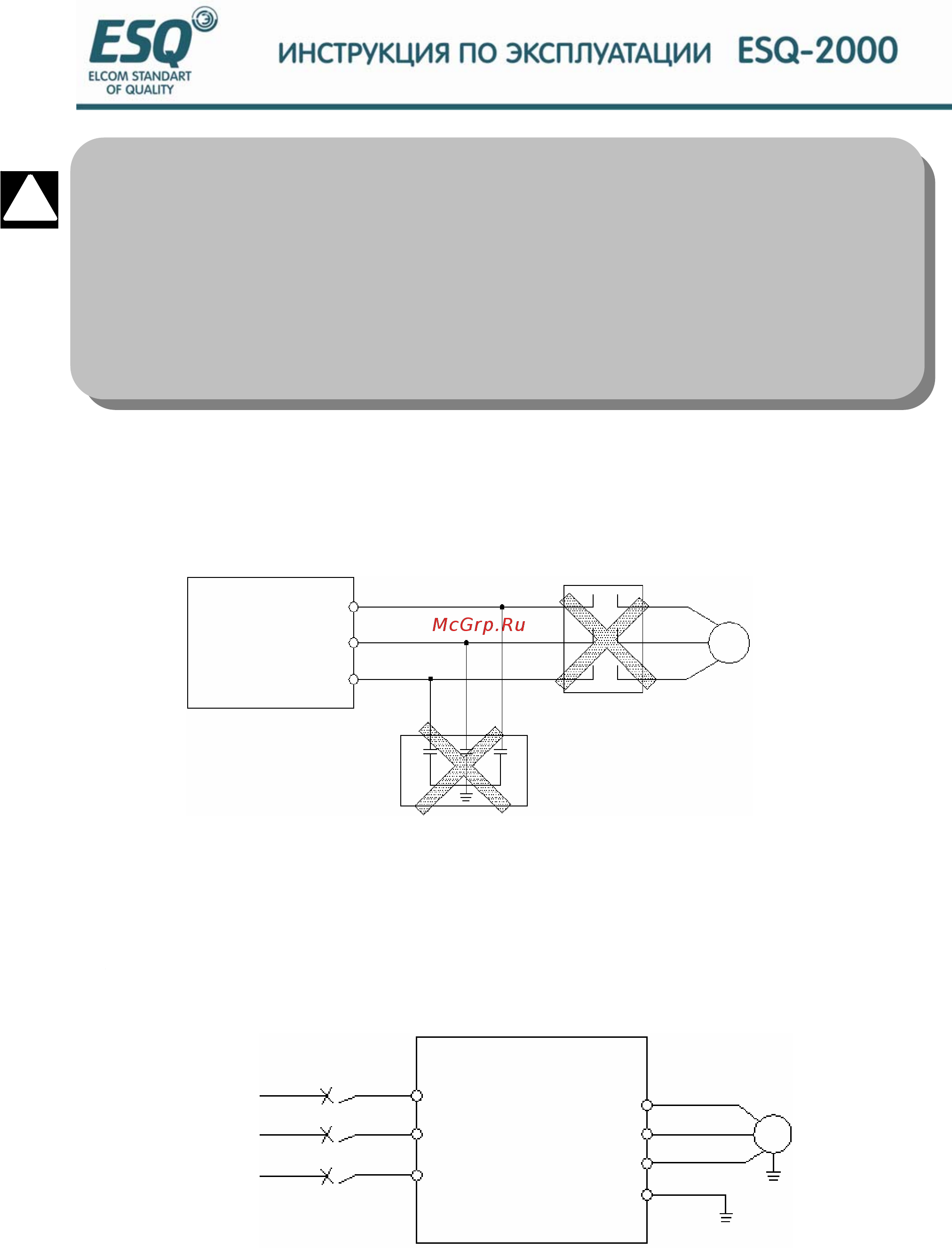

Рис.3-6 запрещается устанавливать проводник магнитного управления
и поглощающий конденсатор между инвертором и двигателем
3.4 Подключение клемм главного контура
Рис.3-7 Простая схема подключения главного контура
3 фазный
источник
питания AC
R
S
T
U
W
PE
V M
ESQ2000/
ESQ2800
3-фазный выключ.
U
ESQ2000/
ESQ2800
V
W
M
(1)Перед началом работ по подключению убедитесь, что питание полностью
отключено уже в течение 10 минут, и все светодиодные индикаторы погасли.
(2)Перед выполнением внутренней разводки убедитесь, что напряжение постоянного
тока между выводом основного контура P+ и P- опустилось ниже 36В постоянного
тока.
(3)Подключение должно выполняться только обученными и квалифицированными
специалистами.
(4)Перед подачей электричества
проверьте, соответствует ли класс напряжения
инвертора классу напряжения источника питания，в противном случае существует
опасность получения травм и повреждения оборудования.
!
