19

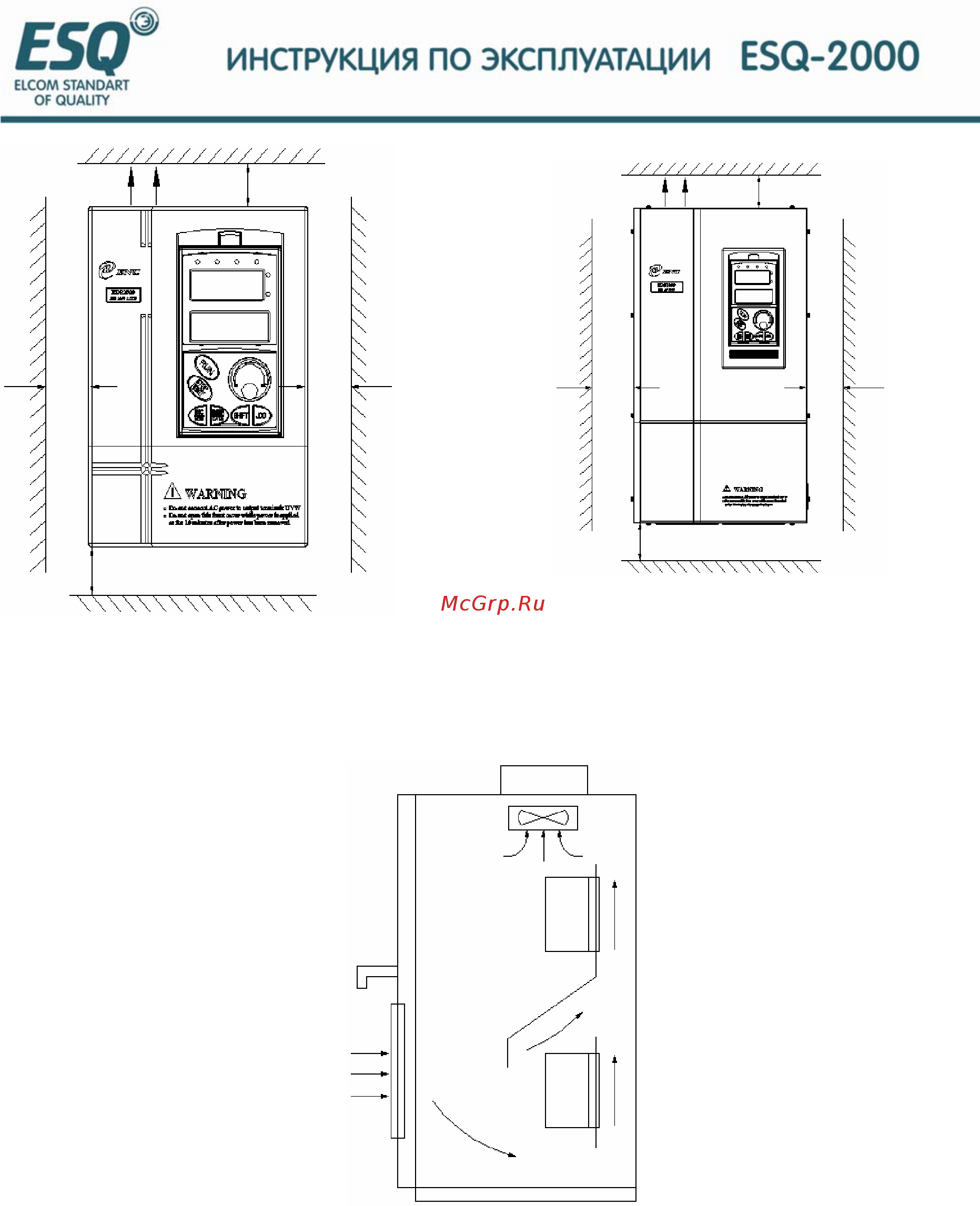

Рис. 3-1 Пространство, необходимое для
монтажа
Рис. 3-2 Ус та н овка нескольких инверторов
3.2 Демонтаж и установка деталей
3.2.1 Демонтаж и установка панели управления
(1) демонтаж
Нажмите указательным пальцем отверстие на панели управления, слегка
отпустите гибкую фиксирующую пластину в верхней части, вытащите ее
наружу, и после этого вы сможете снять панель.
(2) установка
Сначала вставьте фиксирующий крючок в нижней части панели в
монтажный зажим в отверстии на панели, нажмите указательным
инвертолр
инвертор
50 мм
или
больше
110 мм или больше
50мм или
больше
110мм или больше
Выход
вентилят.
500 мм или
больше
200мм или больше
200мм или больше
500мм или
больше
Выход
вентилят.
