ESQ ESQ-A700-004-21 [51/104] Гц р3 05
![ESQ ESQ-A700-004-21 [51/104] Гц р3 05](/views2/1574761/page51/bg33.png)

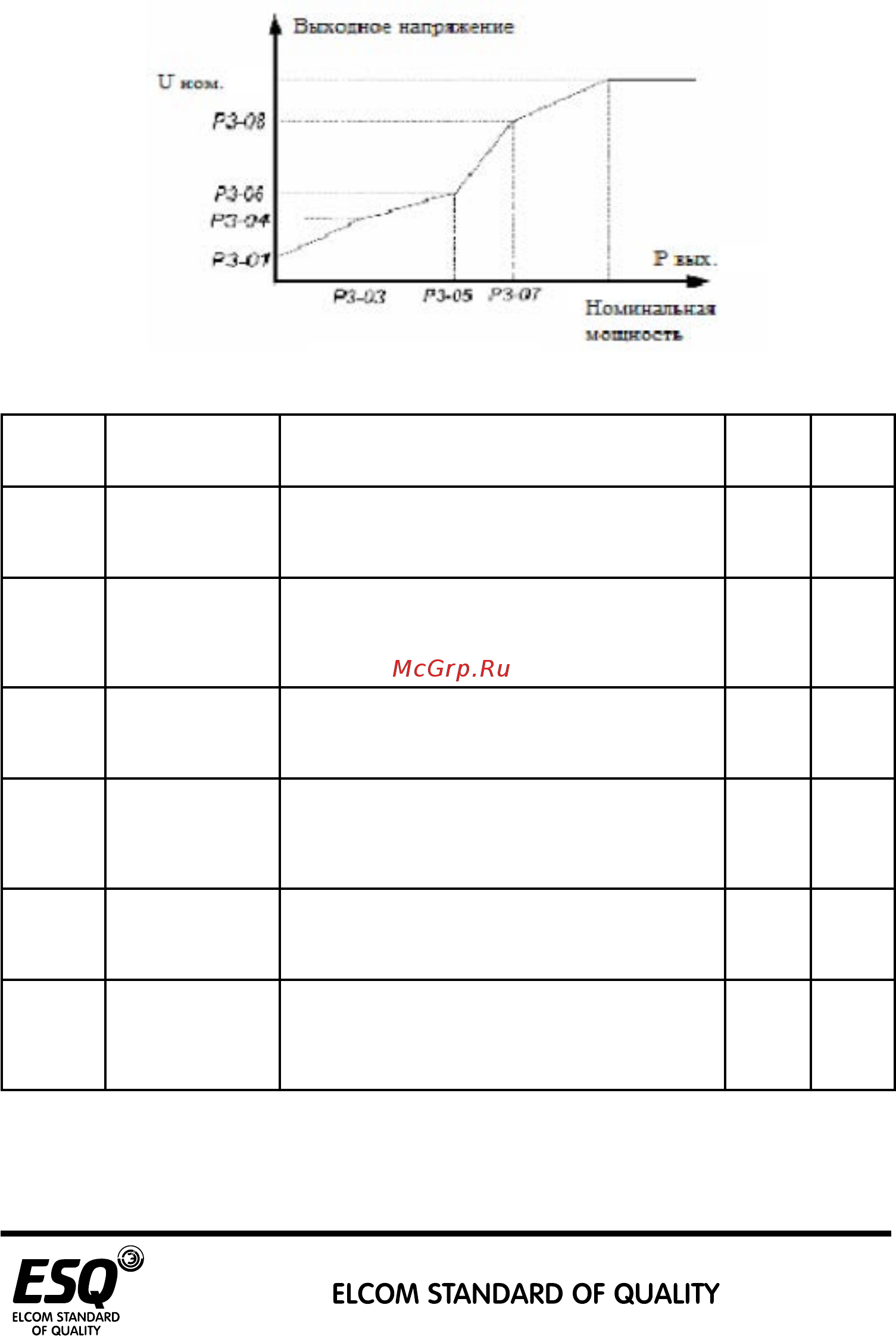

Рисунок 10. Каскадная кривая напряжения/частоты
Код
функции
Наименование Диапазон настройки Мини-
мальная
единица
Завод-
ское
значение
Р3-03 Многоточечная
кривая напряже-
ния/частоты точка
частоты 1
0.00Гц~Р3-05
Р3-04 Многоточечная
кривая напря-
жения/частоты
напряжение
точки 1
0.0%~100.0%
Р3-05 Многоточечная
кривая напряже-
ния/частоты точка
частоты 2
Р3-03~Р3-07
Р3-06 Многоточечная
кривая напря-
жения/частоты
напряжение
точки 2
0.0%~100.0%
Р3-07 Многоточечная
кривая напряже-
ния/частоты точка
частоты 3
Р3-05~номинальная частота двигате-
ля (Р1-04)
Р3-08 Многоточечная
кривая напря-
жения/частоты
напряжение
точки 3
0.0%~100.0%
51
