Введение10

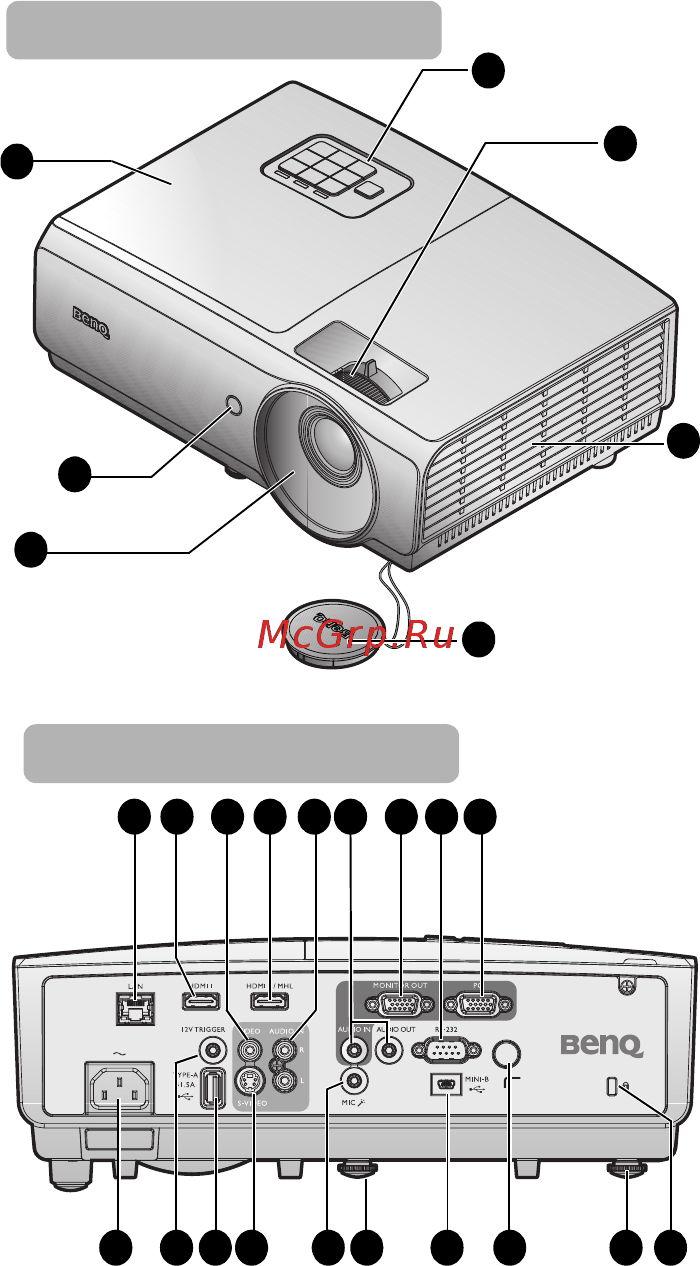

Внешний вид проектора
1. Крышка отсека лампы
2. Внешняя панель управления
(Подробнее см «Проектор» на
стр. 12.)
3. Кольцо фокусировки и
регулятор масштаба
4. Вентиляционные отверстия
(забор воздуха для
охлаждения)
5. Крышка объектива и ремешок
6. Проекционный объектив
7. Инфракрасный датчик ДУ на
передней панели
8. Порт ЛВС RJ45
9. Входной разъем HDMI-1
10. Входной разъем VIDEO
11. Входной разъем HDMI-2/MHL
12. Гнездо аудиовхода (Л/П)
13
. Гн
ездо аудиовхода/
аудиовыхода
14. Разъем MONITOR-OUT (Выход
на монитор)
15. Порт управления RS232
16. Разъем входа с компьютера
17. Разъем для замка Kensington
(защита от кражи)
18. Ножка заднего регулятора
наклона
19. Инфракрасный датчик ДУ на
задней панели
20. Порт USB Mini-B
21. Передняя регулировочная
ножка
22. Микрофонное гнездо
23. Входной разъем S-VIDEO
24. Порт USB Тип-A
25. Выходной разъем «ТРИГГЕР
12 В»
Используется для управления
вн
еш
ними устройствами,
например электрическим
экраном или освещением.
Сведения о подключении
таких устройств можно
получить у поставщика
проектора.
26. Гнездо шнура питания
6
5
4
Вид спереди/сверху
2
7
3
1
Вид снизу/сбоку
14119 10 1512 1613
172023 2126 19 1824 22
8
25
