Порядок работы24
Настройка проецируемого изображения

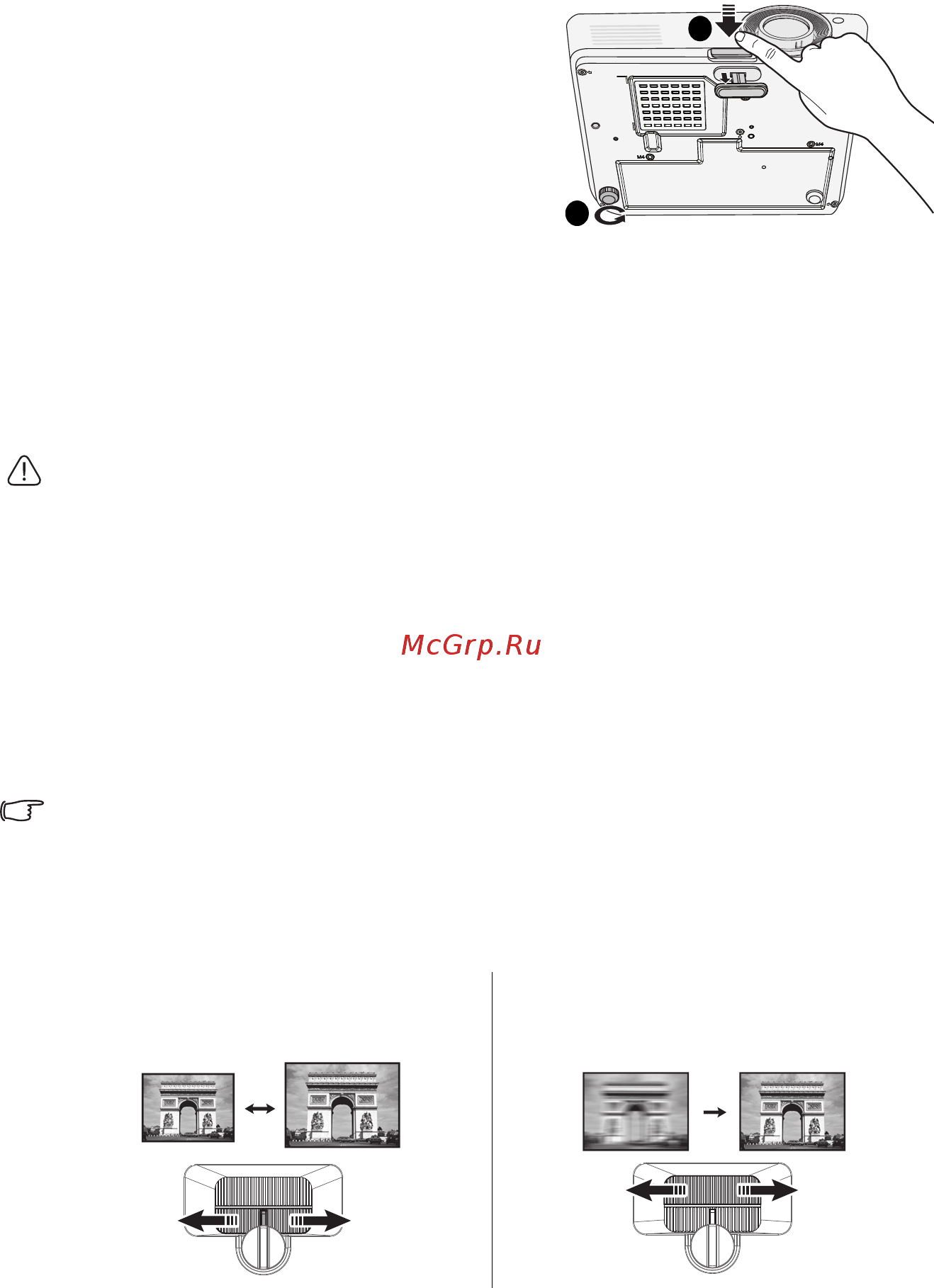

Настройка угла проецирования
На проекторе имеется 1 быстро выдвигающаяся регулировочная ножка и 1
задняя регулировочная ножка. С помощью этих ножек осуществляется
регулировка линии проецирования по высоте и углу. Для регулировки проектора:
1. Нажимая кнопку регулятора наклона,
поднимайте переднюю часть
проектора. После того как
изображение будет расположено
должным образом, отпустите кнопку
быстрого выдвижения ножки, чтобы
зафиксировать ножку в этом
положении.
2. Для точной регулировки
горизонтального угла проецирования
используйте заднюю ножку регулятора.
Чтобы убрать ножку. Вращайте переднюю и заднюю регулировочные ножки в
обратном направлении.
Если проектор установлен на наклонной поверхности или если экран и луч
проектора не перпендикулярны друг другу, проецируемое изображение
принимает трапециевидную форму. Для устранения этого искажения см. раздел
«Трапец. искаж. 2D искажения» на стр. 25.
• Не смотрите в объектив, когда лампа включена. Яркий свет лампы может повредить
глаза.
• Будьте осторожны при нажатии регулировочной кнопки, так как она расположена
близко к отверстию для отвода горячего воздуха.
Автоматическая настройка изображения
В некоторых случаях может возникнуть необходимость оптимизации качества
изображения. Для этого нажмите кнопку АВТО на проекторе или на пульте ДУ.
В течение 3 секунд встроенная функция интеллектуальной автоматической
настройки выполнит перенастройку частоты и фазы синхронизации для
обеспечения наилучшего качества изображения.
В верхней левой части экрана в течение 3 секунд будут показаны сведения о
текущем источнике сигнала.
• При выполнении функции АВТО экран остается пустым.
• Эта функция доступна только при выборе в качестве источника сигнала ПК
(аналогового RGB-сигнала).
Точная настройка размера и резкости изображения
PU
S
H
1
2
1. Отрегулируйте размер
проецируемого изображения с
помощью кольца ZOOM.
2. Сфокусируйте изображение
регулятором FOCUS.
