Введение 9

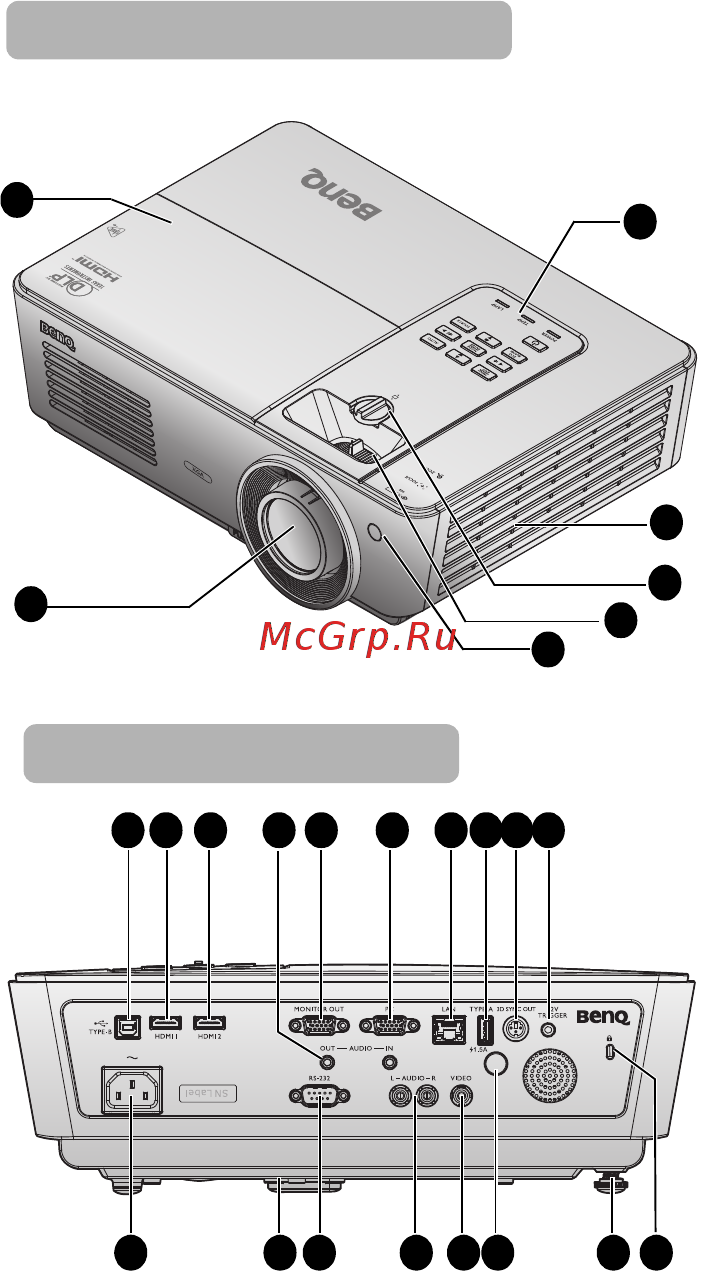

Внешний вид проектора
1. Крышка отсека лампы
2. Внешняя панель управления
(Подробнее см «Проектор» на
стр. 11.)
3. Вентиляционные отверстия
(забор воздуха для
охлаждения)
4. Смещение объектива (вверх/
вниз)
5. Регулятор масштаба/фокуса
6. Инфракрасный датчик ДУ на
передней панели
7. Проекционный объектив
8. Порт USB (тип В)
9. Входной разъем HDMI 1
10. Входной разъем HDMI 2
11.
Гнездо аудиовхода/аудиовыхода
12. Разъем MONITOR-OUT (Выход
на монитор)
13. Входной разъем для
подключения ПК
14. Порт ЛВС RJ45
15. Порт USB Тип-A
16. Выходной разъем 3D SYNC
OUT
17. Выходной разъем «ТРИГГЕР
12 В»
Используется для управления
внешними устройствами,
например электрическим
экраном или освещением.
Сведения о подключении таких
устройств можно получить у
поставщика проектора.
18. Разъем для замка Kensington
(защита от кражи)
19. Ножка заднего регулятора
наклона
20. Инфракрасный датчик ДУ на
задней панели
21. Входной разъем VIDEO
22. Гнездо аудиовхода (Л/П)
23. Порт управления RS232
24. Быстро выпускающийся
регулятор
25. Гнездо шнура питания
7
3
Вид спереди/сверху
2
6
5
1
4
Вид снизу/сбоку
15
11
182124 2225 20 19
10 1612 1714
23
8 9
13
