Benq LK990 [7/58] Внешний вид проектора
![Benq LK990 [7/58] Внешний вид проектора](/views2/1574811/page7/bg7.png)
7 Введение

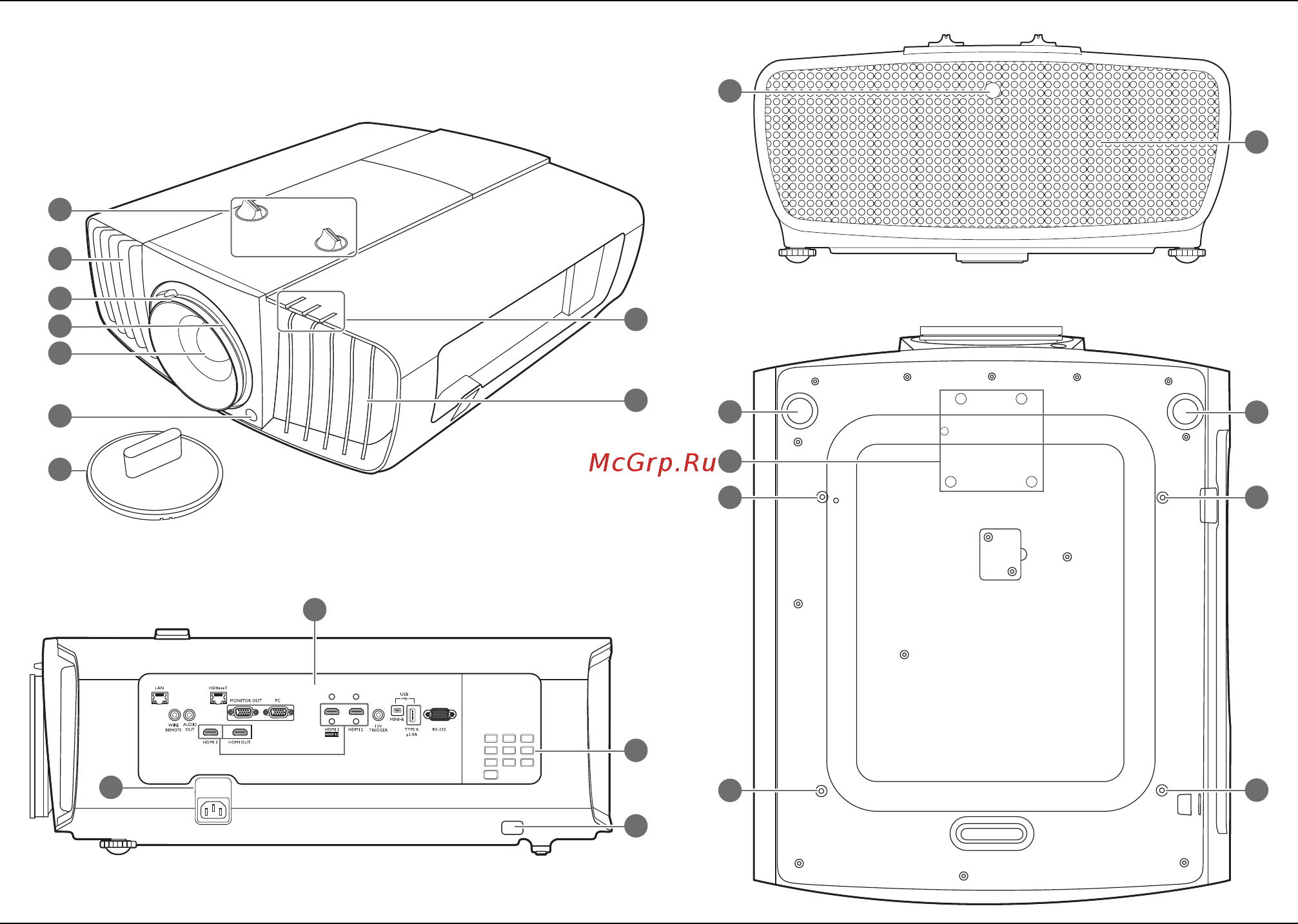

Внешний вид проектора
1. Кнопки настройки смещения линзы
(ВЛЕВО/ВПРАВО, ВВЕРХ/ВНИЗ)
2. Вентиляционное отверстие (выпуск
теплого воздуха)
3. Кольцо фокусировки
4. Регулятор масштаба
5. Проекционный объектив
6. Инфракрасный датчик ДУ
7. Крышка объектива
8. Индикатор питания POWER
(Питание)/Индикатор температуры
TEMP (Температура)/Индикатор
лампы LIGHT (ПОДСВЕТКА)
(См. Светодиодные индикаторы на
стр. 44.)
9. Вентиляционное отверстие (впуск
охлаждающего воздуха)
10. Разъемы управления (см. Разъемы
управления на стр. 9.)
11. Разъем питания перем. тока
12. Внешняя панель управления
(См. Панель управления на стр. 8.)
13. Система безопасности
14. Ножки регулировки угла
15. Отверстия для анаморф. объективов
16. Отверстия для потолочного монтажа
6
6
14
16
16
5
3
2
4
7
1
14
16
15
16
13
12
2
9
8
10
11
