9 Введение

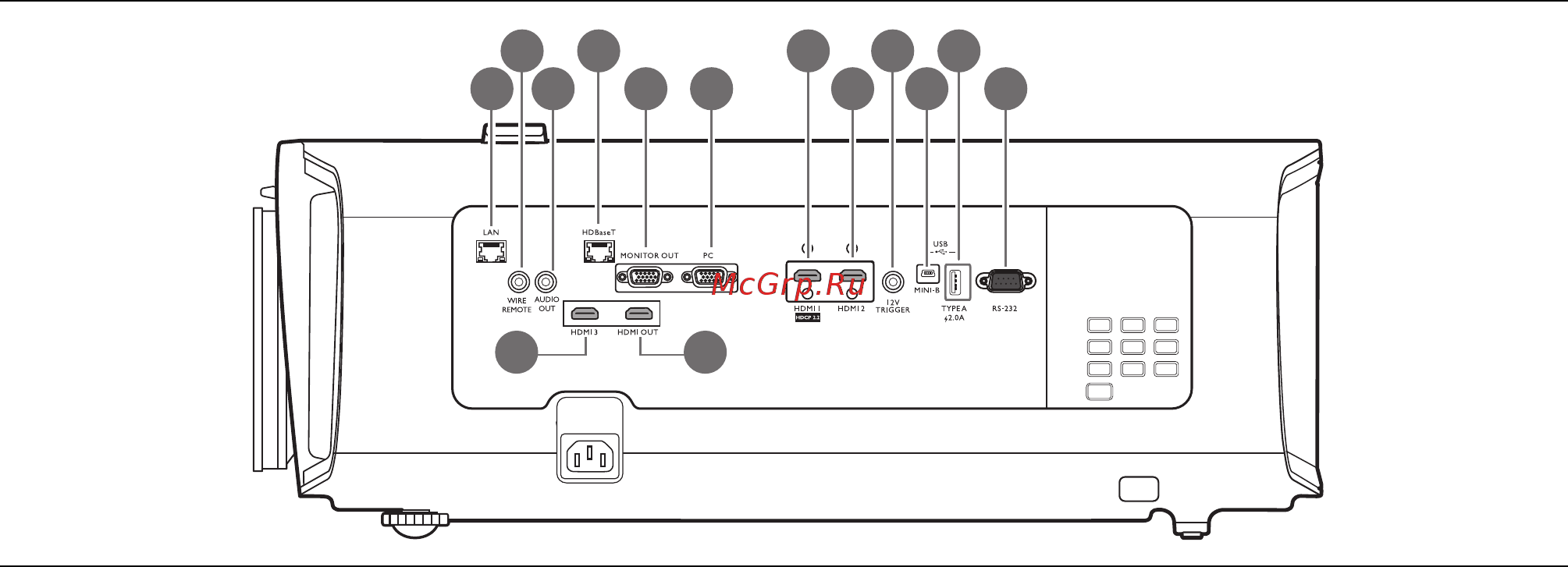

Разъемы управления
1. LAN
Для подключения к кабелю Ethernet
RJ45 Cat5/Cat6 для управления
проектором через сеть.
2. ПРОВОДНОЙ ПУЛЬТ
Для подключения к проводному пульту
ДУ.
3. AУДИОВЫХОД
Подключение к динамику или гарнитуре.
4. HDBaseT
Для подключения к кабелю RJ45
Cat5/Cat6 для передачи видео высокой
четкости (HD) без сжатия.
5. ВЫХОД МОНИТОРА
Подключение к другим экранам для
одновременного отображения
воспроизведения. (используется
спортом ПК.)
6. ПК
15-контактный порт VGA для
подключения к источнику RGB или ПК.
7. HDMI 3
Подключение к источнику HDMI.
(Поддержка до 1080p и 3D.)
8. ВЫХОД HDMI
Подключение к другим экранам для
одновременного отображения
воспроизведения. (используется
спортом HDMI 3.)
9. HDMI 1 (HDCP2.2)
Поддержка к источнику HDMI (4K)
с HDR.
10. HDMI 2
Подключение к источнику HDMI.
(Поддержка до 1080p и 3D.)
11. ТРИГГЕР 12 В
Подает сигнал на внешние устройства,
такие как электрический экран,
регулятор освещенности и т. п.
12. USB MINI-B
Только для обновления
микропрограммы.
13. USB ТИП A
Данный порт поддерживает выход
5 В/2 А.
14. RS232
Стандартный 9-контактный интерфейс
D-sub для подключения к системе
управления на ПК и технического
обслуживания проектора.
