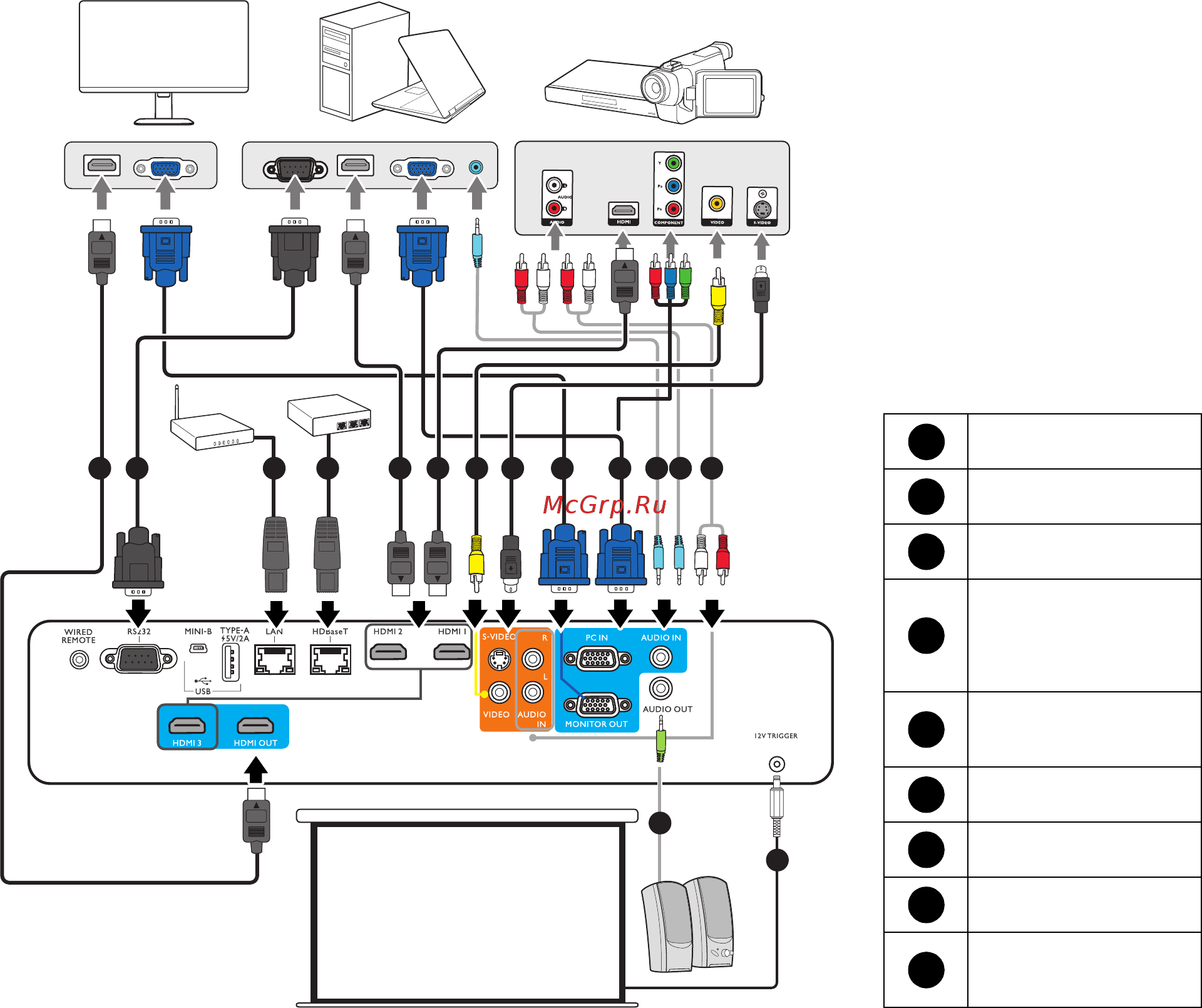

20 Подключение
Подключение
Перед подключением внимательно прочитайте инструкции по эксплуатации касательно
подключения внешнего устройства. При подключении источника сигнала к проектору
обеспечьте выполнение следующих условий:
1. Перед выполнением любых подключений обязательно выключите все оборудование.
2. Для каждого источника сигнала используйте соответствующий кабель.
3. Кабели должны быть плотно вставлены в разъемы.
773 4
9
2 1 1
1 8
8 8
5 6
8
Портативный или настольный компьютер
Устройство аудио/видео
Кабель HDMI
Кабель RS232
Кабель RJ-45
Переключатель
матрицы
HDBaseT
Композитный
видеокабель
Кабель S-Video
Кабель VGA
Аудиокабель
Электрический
экран и т. д.
1
2
3
4
5
6
7
8
9
Монитор
