Benq LU951 [54/56] Распределение контактов rs232
![Benq LU951 [54/56] Распределение контактов rs232](/views2/1574814/page54/bg36.png)

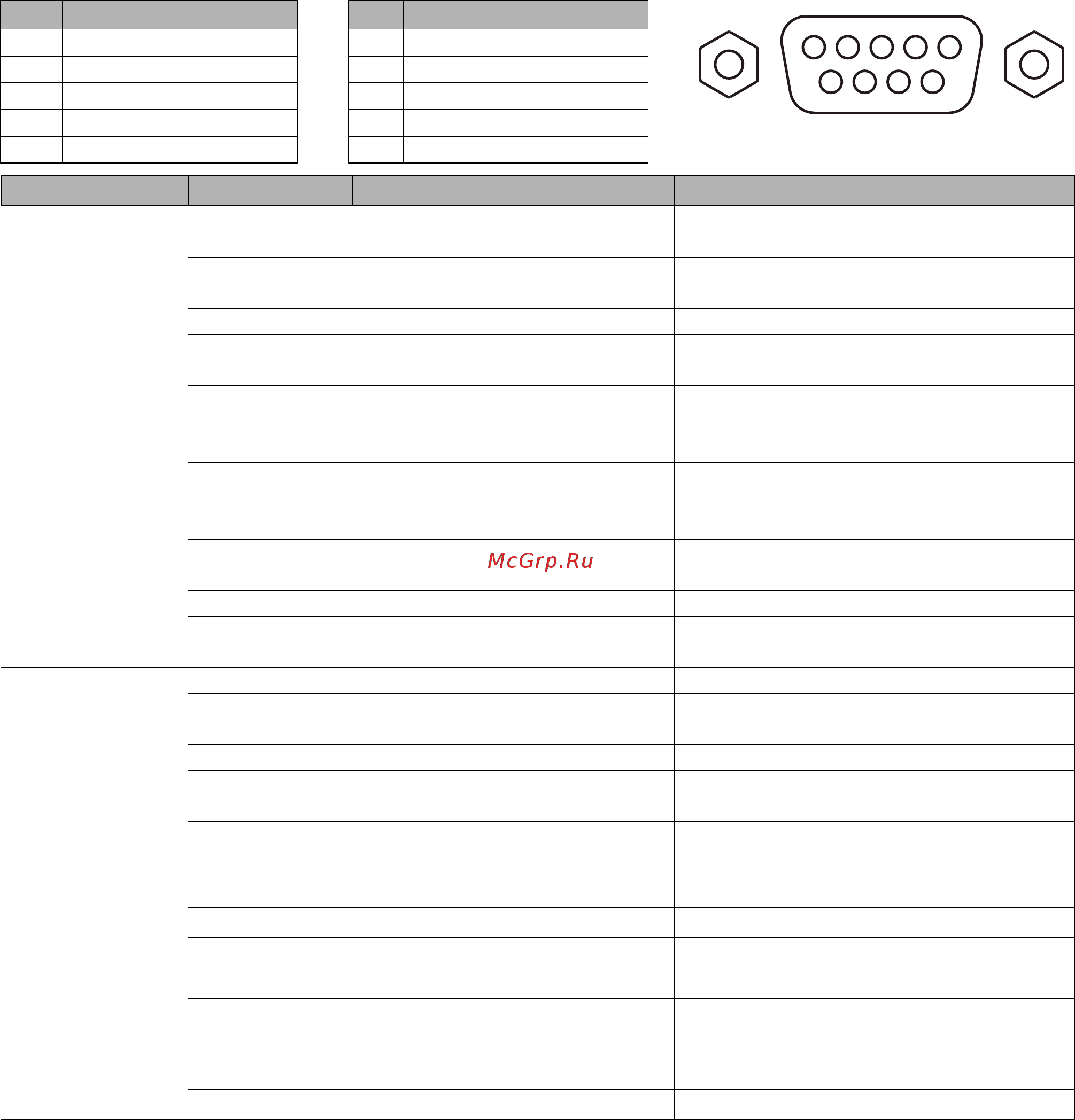

54 Технические характеристики
Команды RS232
Распределение контактов RS232
№ Послед. № Послед.
1NC 6NC
2RX 7RTSZ
3TX 8CTSZ
4NC 9NC
5Заземление
Функция Тип Эксплуатация ASCII
Питание
Запись Включение питания <CR>*pow=on#<CR>
Запись Отключение питания <CR>*pow=off#<CR>
Чтение Состояние питания <CR>*pow=?#<CR>
Выбор источника
Запись COMPUTER/YPbPr <CR>*sour=RGB#<CR>
Запись HDMI <CR>*sour=hdmi#<CR>
Запись HDMI 2 <CR>*sour=hdmi2#<CR>
Запись HDMI 3 <CR>*sour=hdmi3#<CR>
Запись Композитный <CR>*sour=vid#<CR>
Запись S-Video <CR>*sour=svid#<CR>
Запись HDBaseT <CR>*sour=hdbaset#<CR>
Чтение Текущий источник <CR>*sour=?#<CR>
Управление звуком
Запись Отключение звука <CR>*mute=on#<CR>
Запись Включение звука <CR>*mute=off#<CR>
Чтение Состояние отключения звука <CR>*mute=?#<CR>
Запись Громкость + <CR>*vol=+#<CR>
Запись Громкость - <CR>*vol=-#<CR>
Запись Уровень громкости для пользователя <CR>*vol=value#<CR>
Чтение Состояние громкости <CR>*vol=?#<CR>
Аудио
выбор источника
Запись Транзитная передача звука выкл. <CR>*audiosour=off#<CR>
Запись Аудио-компьютер1 <CR>*audiosour=RGB#<CR>
Запись Аудио-видео/S-Video <CR>*audiosour=vid#<CR>
Запись Аудио-HDMI <CR>*audiosour=hdmi#<CR>
Запись Аудио-HDMI2 <CR>*audiosour=hdmi2#<CR>
Запись Аудио-HDMI3 <CR>*audiosour=hdmi3#<CR>
Чтение Состояние передачи звука <CR>*audiosour=?#<CR>
Режим изображения
Запись Презентация <CR>*appmod=preset#<CR>
Запись sRGB <CR>*appmod=srgb#<CR>
Запись Ярко <CR>*appmod=bright#<CR>
Запись DICOM <CR>*appmod=dicom#<CR>
Запись Насыщенный <CR>*appmod=vivid#<CR>
Запись Пользовательский 1 <CR>*appmod=user1#<CR>
Запись Пользовательский 2 <CR>*appmod=user2#<CR>
Запись 3D <CR>*appmod=threed#<CR>
Чтение Режим изображения <CR>*appmod=?#<CR>
12345
6789
