Подключение22
Подключение
При подключении источника сигнала к проектору обеспечьте следующее:
1. Перед выполнением любых подключений обязательно выключите все
оборудование.
2. Для каждого источника сигнала используйте соответствующий кабель.
3. Кабели должны быть плотно вставлены в разъемы.
На указанных ниже подключениях некоторые кабели могут не входить в комплект
поставки проектора (см. «Комплектация» на стр. 8). Они доступны для приобретения в
магазинах электронных товаров.
В большинстве ноутбуков не предусмотрено автоматическое включение внешних
видеопортов при подключении проектора. Обычно включение/выключение внешнего

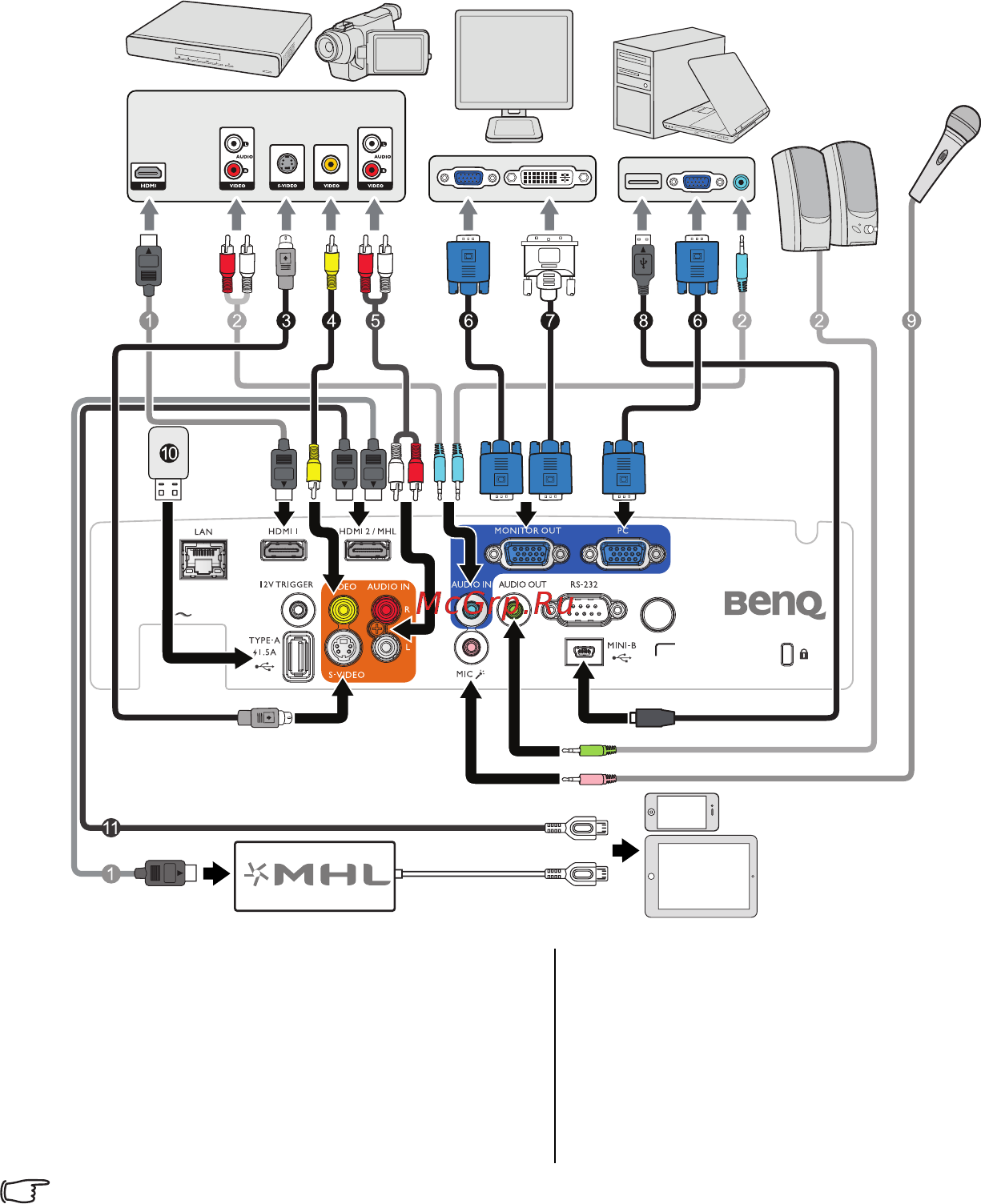

1. Кабель HDMI
2. Аудиокабель
3. Кабель S-Video
4. Видеокабель
5. Кабель аудио (левый/правый
канал)
6. Кабель VGA
7. Переходный кабель VGA-DVI-A
8. Кабель USB
9. Микрофон
10. Порт питания Type-A 1,5 А
11. Кабель HDMI-Micro USB
Портативный или
настольный компьютер
А/В устройство
Динамики
Монитор
(VGA) (DVI)
или
Микрофон
Смартфон
или планшет
или
