Введение 9

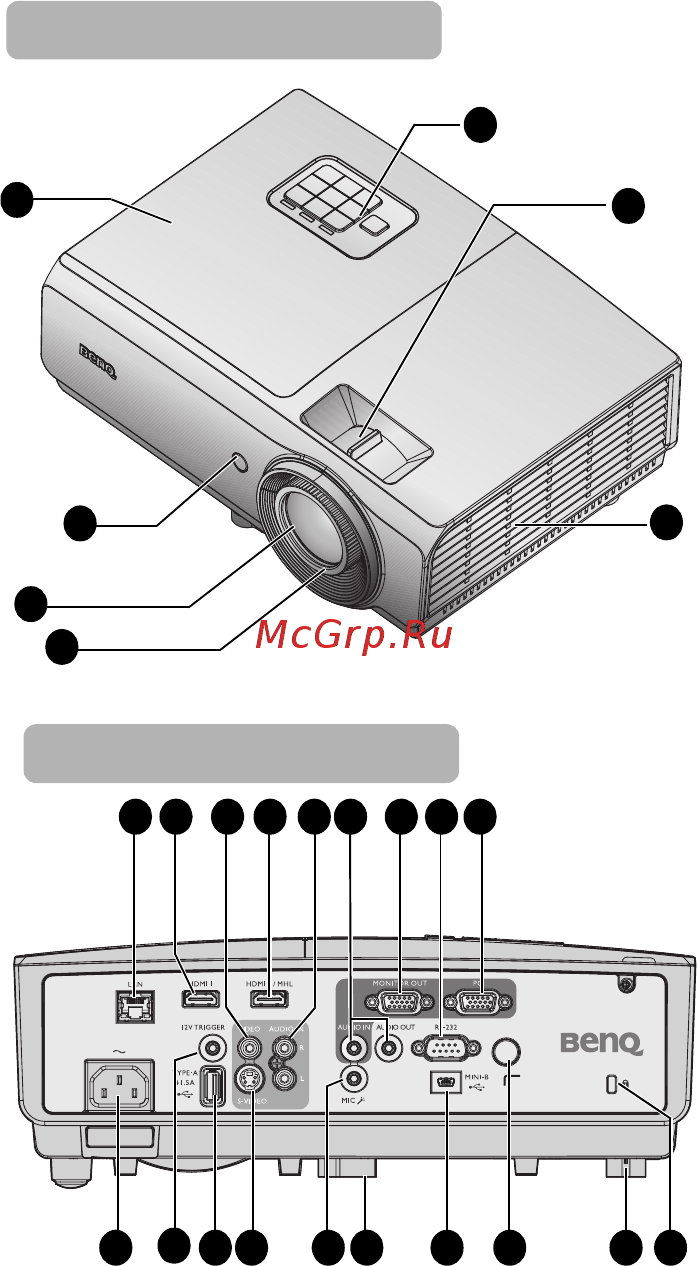

Внешний вид проектора
1. Крышка отсека лампы
2. Внешняя панель управления
(Подробнее см «Проектор» на
стр. 11.)
3. регулятор масштаба
4. Вентиляционные отверстия
(забор воздуха для
охлаждения)
5. Кольцо фокусировки
6. Проекционный объектив
7. Инфракрасный датчик ДУ на
передней панели
8. Порт ЛВС RJ45
9. Входной разъем HDMI-1
10. Входной разъем VIDEO
11. Входной разъем HDMI-2/MHL
12. Гнездо аудиовхода (Л/П)
13. Гнездо аудиовхода/
аудиовыхода
14. Разъем MONITOR-OUT (Выход
на монитор)
15. Порт управления RS232
16. Разъем входа с компьютера
17. Разъем для замка Kensington
(защита от кражи)
18. Ножка заднего регулятора
наклона
19. Инфракрасный датчик ДУ на
задней панели
20. Порт USB Mini-B
21. Передняя регулировочная
ножка
22. Микрофонное гнездо
23. Входной разъем S-VIDEO
24. Порт USB Тип-A
25. Выходной разъем «ТРИГГЕР
12 В»
Используется для управления
внешними устройствами,
например электрическим
экраном или освещением.
Сведения о подключении
таких устройств можно
получить у поставщика
проектора.
26. Гнездо шнура питания
6
4
Вид спереди/сверху
2
7
3
1
5
Вид снизу/сбоку
1411
172023 2126 19 1824
10 1512 1613
22
25
8 9
