11-3
Примечание 1: Два раза пропустите входные провода фильтра ЭМС через дроссель с ферритовым кольцом для снижения
радиопомех (ACL-40B).
Примечание 2: Два раза пропустите выходные провода фильтра ЭМС (экранированный кабель и заземляющий провод в
жгуте) через дроссель с ферритовым кольцом для снижения радиопомех (ACL-40B).
Примечание 3: Установите электрическое соединение экранирующего слоя экранированного кабеля с двигателем и
панелью и заземлите двигатель и панель.
Излучаемые помехи могут сильно различаться в зависимости от среды установки оборудования.
Если дроссель с ферритовым кольцом не применяется, убедитесь, что излучаемые помехи не
превышают допустимого уровня.
Защитный автомат или устройство защитного
отключения/дифференциальный выключатель*
Металлическая панель
(Примечание 2)
Электропи-
тание
(Примечание 1)
Фильтр, соответствую-
щий требованиям ЭМС
(опциональный)
Три
фазы или
одна
Двигатель
(Примечание 3)
* с защитой от перегрузки по току
Экранированный кабель

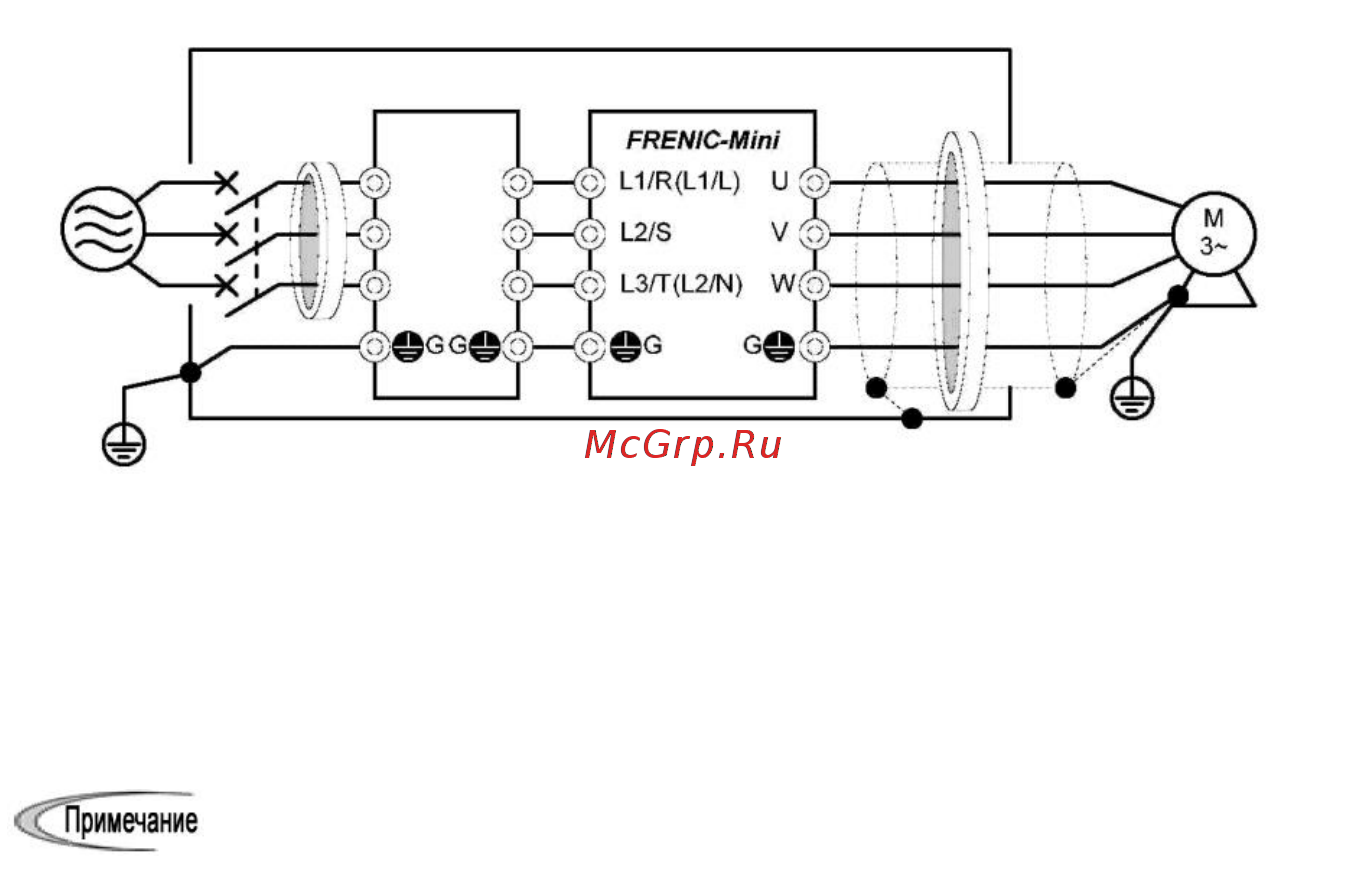

Рисунок 11.1 Установка ПЧ с фильтром ЭМС в металлическую панель
