3-21
*1 (XF), (XR) и (RST) предназначены для сетевой связи. См. «Индикация состояния сигналов управления на клеммах входа/выхода при
сетевой связи» на следующей странице.
*2 Клемма [CM], если перемычка установлена для SINK (сток); клемма [PLC], если перемычка установлена для SOURCE (исток).
■ Отображение состояния сигналов входов/выходов в шестнадцатеричном формате
Каждой клемме входа/выхода присвоен двоичный разряд (от 15 до 0, таблица 3.14). Неприсвоенный бит интерпретиру-
ется как «0». Выделенный битовый диапазон отображается на дисплее в виде 4-разрядного шестнадцатеричного кода (от
до ).
У ПЧ FRENIC-Mini цифровым входам [FWD] и [REV] присвоены, соответственно, биты 0 и 1. Клеммам [X1] – [X3] при-
своены биты, соответственно, 2 – 4. Для каждого входа значение «1» бита соответствует замыканию данного входа на
клемму [CM] или клемму [PLC]*, и, наоборот, значение «0» соответствует разомкнутому состоянию входа и клеммы. Так,
если [FWD] и [X1] включены (замыкание), а все другие клеммы отключены (размыкание), то показания дисплея (от LED4
до LED1) будут .
* Клемма [CM], если перемычка установлена для SINK (сток); клемма [PLC], если перемычка установлена для SOURCE
(исток).
Клемма цифрового выхода [Y1] назначена биту 0. Бит 0 установлен на «1», если его клемма замкнута на [Y1E], и на «0»,
если разомкнута. Состояние контактов электромеханического реле (клеммы) [30ABC] описывается битом 8. Контакт
установлен на «1», когда цепь между выходными клеммами [30A] и [30C] замкнута, и на «0», когда цепь между [30B] и
[30C] замкнута. Например, если [Y1] включен, и [30A] подсоединен к [30C], то отображается на LED4 – LED1.
В таблице 3.14 представлены соответствия шестнадцатеричного дисплея и назначения битов на 7-сегментном свето-
диодном индикаторе.

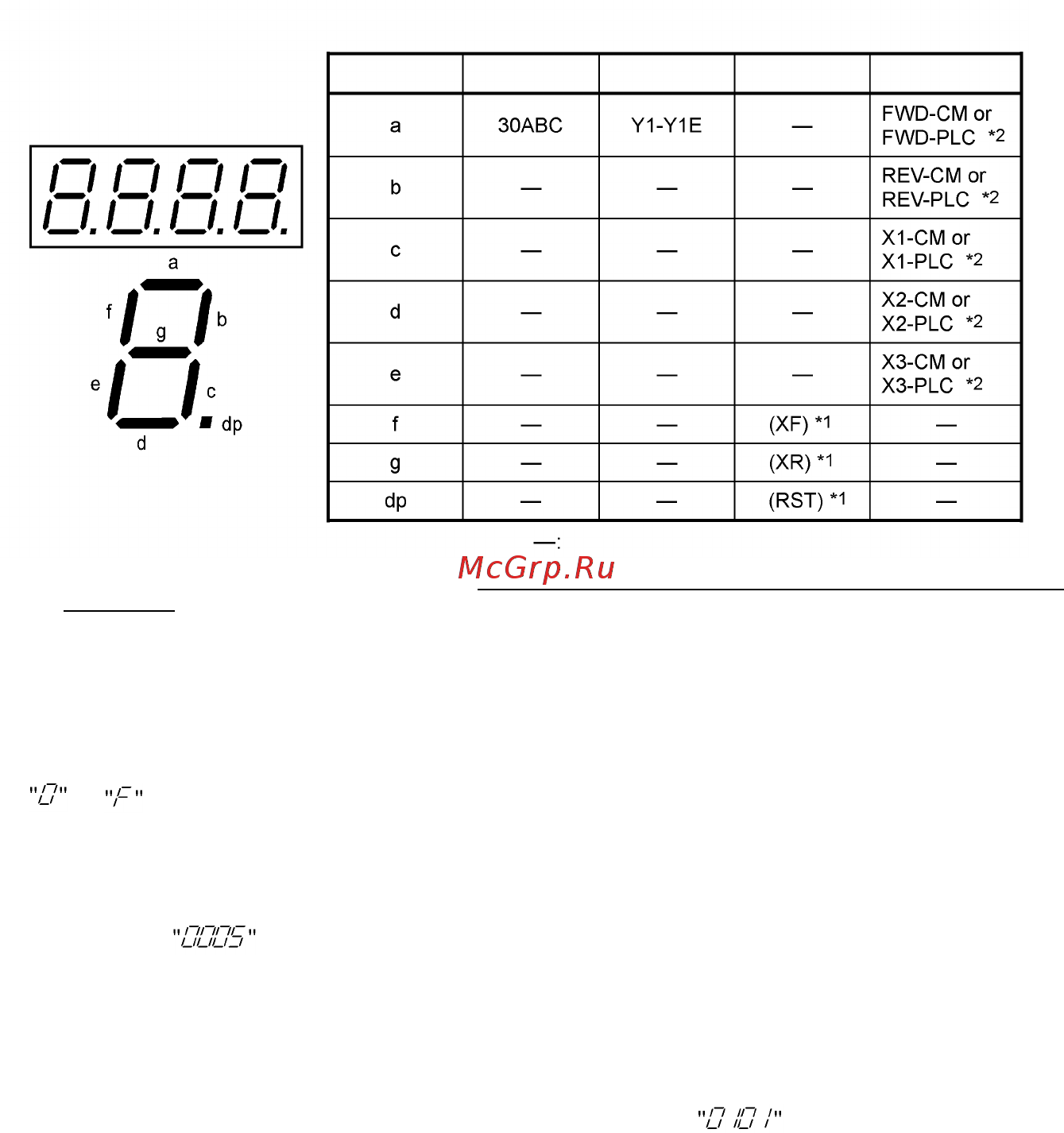

Таблица 3.13 Соответствие состояний сегментов дисплея и внешних сигналов
Сегмент LED4 LED3 LED2 LED1
LED4 LED3 LED2 LED1
Взаимосвязь с состоянием клемм цепи управления отсутствует.
