нии конца проволоки будьте крайне вни-

мательны, надёжно удерживайте витки

проволоки на бобине (26) , т.к. проволока

достаточно жёсткая и стремится к разма-

тыванию (обладает памятью) - может за-

путаться или нанести травму.

8.2.3. Установите и закрепите бобину (26)

со сварочной проволокой на держателе

(23), как показано на Рис.4. Переведите

ручку (24) держателя (25) ролика (30) в

нижнее положение. Пропустите проволо-

ку (27) в гибкую трубку (28) через ролик

(29) в канал (30). В зависимости от диа-

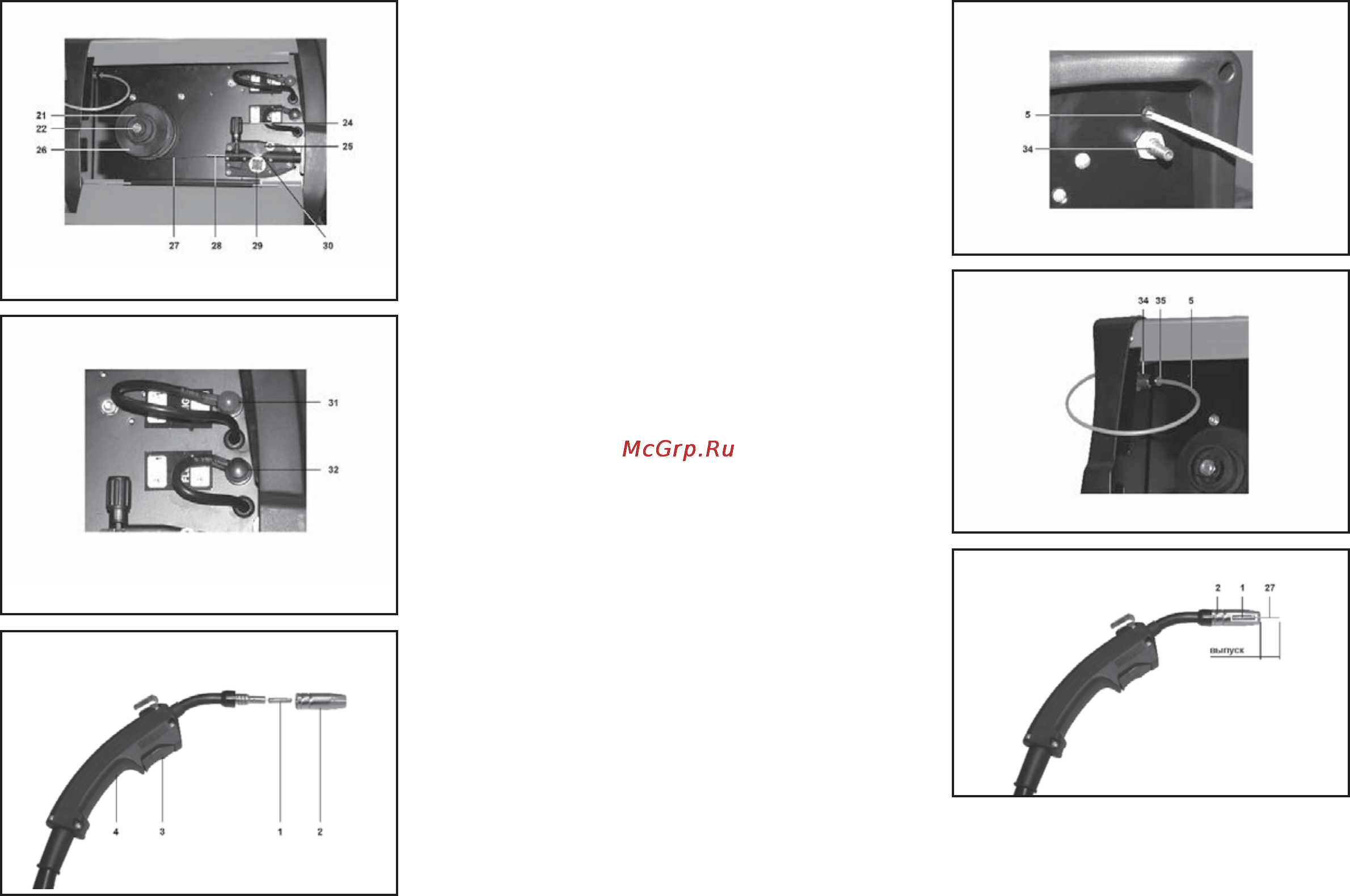

Рис. 5

Рис. 6

Рис. 7

метра применяемой сварочной проволо-

ки (27) переустановите подающий ролик

(29) – на торце ролика нанесены цифро-

вые значения.

8.2.4. Установите ручку (24) в исходное

положение. Вращением ручки (24), в за-

висимости от диаметра применяемого

сварочной проволоки (27), отрегулируйте

силу прижатия ролика (30). Усилие при-

жатия сварочной проволоки (27) роликом

(30) к ведущему ролику (29) определяется

опытным путём и должно

обеспечивать

равномерную подачу сварочной прово-

локи. Излишнее усилие прижатия создаёт

повышенные нагрузки на узел подачи и

привода и не обеспечивает равномерной

подачи сварочной проволоки (27). Сла-

бое усилие прижатия не обеспечит пода-

чу сварочной проволоки (27) даже при не

значительном изгибе подводящего прово-

да горелки (4) сварочного аппарата.

8.2.5. Скрутите сопло (2), выкрутите на-

конечник (1), ручку регулятора (9) уста-

новите на минимальную скорость подачи

сварочной проволоки, Рис.1.

8.2.6. Вилку шнура питания сварочного

аппарата подключите к розетке электри-

ческого питания ~220 вольт. Зажим (15)

не должен касаться токопроводящих эле-

ментов горелки (4). Переключатель (12)

установите в положение ВКЛ, индикатор-

ная лампочка (13) должна светиться.

8.2.7. Распрямите (слегка растяните) под-

водящий провод горелки (4), нажмите на

кнопку (3). После выхода сварочной про-

волоки из канала горелки (4) отпустите

кнопку (3), установите соответствующий

наконечник (1) и сопло (2).

8.2.8. Переключатель (12) установите в

положение ВЫКЛ, индикаторная лампоч-

ка (13) должна погаснуть. Вилку шнура

питания сварочного аппарата отключите

от розетки электрического питания.

8.2.9. Полярность в режиме NO GAS -

без использования защитных газов.

При сварке флюсовой (самозащитной)

проволокой полярность должна быть пря-

мая — минус на подводящем проводе го-

релки (4), а плюс - на подводящем прово-

де массы для закрепления на изделии.

Рис. 5

Рис. 6

Рис. 7

Полярность в режиме GAS - в сре-

де инертного или активного газа. При

сварке сплошной сварочной проволокой

полярность должна быть обратная —

плюс на горелке, минус на изделии. Для

изменения полярности необходимо скру-

тить гайки (31 и 32), поменять провода

местами, установить шайбы и надёжно

закрепить провода гайками (31 и 32) ,

Рис.6.

Внимание! Запрещается подключать

и отключать

сварочные провода при

включенном в сеть сварочном аппара-

те.

8.3. Установка сварочного аппарата и

газового оборудования, Рис.1, 7-9

8.3.1. Установите сварочный аппарат на

ровной и устойчивой поверхности, рас-

считанной на его вес.

8.3.2. Устанавливайте и эксплуатируйте

газовый баллон и его оборудование стро-

го в соответствии с технической докумен-

тацией.

8.3.3. Для подготовки сварочного

аппарата

к сварке с применением газа подводящий

шланг газового оборудования закрепите

с помощью хомута (не комплектуется)

к штуцеру (34) с наружной стороны сва-

рочного аппарата. Трубку (5) вставьте до

упора в штуцер (5) с внутренней стороны

сварочного аппарата.

8.3.4. Для снятия трубки (5) необходимо

надавить на зажимную втулку (35), после

чего аккуратно извлечь трубку (5).

9. РЕГУЛИРОВКА

Регулировка

сварочного тока производит-

ся переключателями (10 и 11), Рис.2.

Регулировка скорости подачи сварочной

проволоки производится ручкой регулято-

ра (9) , Рис.2.

Расход газа производится регулятором

(редуктором) газового оборудования бал-

лона.

Длина выпуска определяется в зависи-

мости от диаметра сварочной проволоки,

толщины свариваемого металла и режи-

мов сварки, Рис.7.

Установки режимов зависят от методов

сварки, диаметров и видов сварочной

проволоки, материала и толщины заго-

товки и определяются по контролю каче-

ства сварки, навыками работы и по спра-

вочной литературе.

10. ВЫПОЛНЕНИЕ РАБОТ

Ваш сварочный аппарат предназначен

для выполнения сварочных операций в

режиме автоматической подачи свароч-

ной проволоки. Сварка производится в

среде газа с применением цельной сва-

рочной проволоки и без применения газа;

с применением флюсовой сварочной про-

волоки, обеспечивающей защиту свароч-

ного шва (ванны).

10.1. К работе со сварочным аппаратом

допускаются подготовленные операторы,
