12
имеющие опыт сварочных работ.
10.2. Перед началом выполнения свароч-
ных работ изучите и чётко соблюдайте
технологию:
- предполагаемых операций;
- применения состава газа;
- применяемой сварочной проволоки;
- материала и вида конструкций, подле-
жащих сварочной операции,
для чего используйте соответствующую
справочную и учебную литературу.
10.3. Чётко выполняйте технику безопас-
ности сварочных работ.
10.4. Изучите и строго выполняйте прави-
ла применения и хранения газовых шлан-
гов, газовых баллонов и их
навесного оборудования.
10.5. Произведите подготовительные ра-
боты, настройте сварочный аппарат для
предстоящей операции.
10.6. Произведите подготовительные ра-
боты рабочего места и свариваемых кон-
струкций, деталей и т.п.
Предварительно место сварки деталей
необходимо очистить от грязи, ржавчины,
гальванических и малярных покрытий.
Для это используйте комбинированную
щётку (см. комплектность). Надежно за-
крепите детали, узлы и т.п., для чего ис-
пользуйте кондуктора, струбцины и т.п.
10.7. Для выполнения варочных работ не-
обходимо:
- закрепите зажим (15) на свариваемой
детали для выполнения надёжного кон-
такта;
- проверьте и убедитесь, что горелка и
сварочная проволока не касаются метал-
лических конструкций;
- подключите вилку шнура питания сва-
рочного аппарата к розетке электрическо-
го питания;
- переключатель (12) установите в поло-
жение ВКЛ, при этом загорится лампочка
(13);
- при сварке с газом откройте вентиль по-
дачи газа;
- поднесите горелку (4) к предполагаемо-
му сварному шву так, чтобы
между метал-
лом и сварочной проволокой оставалось
расстояние 1,5 ~2см;
- предупредите окружающих (голосом или
др.) о начале выполнения сварки; удо-
стоверьтесь в том, что окружающие и по-
мощники предприняли защитные меры;
поднесите защитный щиток к лицу; только
после этого выполните сварку.
Внимание! Запрещается во время про-
цесса сварки изменять режим работы
переключателями (10 и 11).
10.8. Перед выполнением ответственной
работы, при переходе на другие режи-
мы работы или при изменении толщины
свариваемых материалов необходимо
произвести пробную сварку подобных
материалов с целью настройки режимов
сварочного аппарата для выполнения ка-
чественной сварки.
10.9. Для удаления окалины используйте
молоточек комбинированной щётки (см.
комплектность).
Внимание! При зачистке металла и
удалении окалины с применением
комбинированной щётки или других
инструментов (зубило, шабер, напиль-
ник и п.д.) обязательно используйте
средства индивидуальной защиты, на-
девайте защитные очки.
11. ХРАНЕНИЕ, ТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ, УТИЛИЗАЦИЯ
11.1. Необходимо хранить сварочный ап-
парат в сухом, отапливаемом помещении
при температуре не нижеС с относи-
тельной влажностью не более 80%. При
хранении сварочного аппарата обеспечьте
его защиту от пыли, грязи, атмосферных
осадков и прочих воздействий (стружка,
опилки, масла, агрессивные пары и т.д.).
11.2. Периодически проверяйте и при не-
обходимости очищайте наконечники, соп-
ло, ролики, каналы.
11.3. Не допускайте скопления грязи,
пыли и т.д. на корпусе и внутри сварочно-
го аппарата. При необходимости произво-
дите очистку сварочного аппарата струёй
сжатого сухого воздуха.
11.4. При эксплуатации, транспортировке
и хранении не допускайте перегибов и из-
ломов токопроводящих проводов, кабе-
лей и газовых шлангов.
9
точное сечение подводящих проводов.
Приведённые в таблице данные о длине
подводящих проводов относятся к рас-
стоянию между распределительным щи-
том, к
которому подсоединен сварочный
аппарат, и вилкой штепсельного разъёма
аппарата. При этом, не имеет значения,
осуществляется подвод электроэнергии к
сварочному аппарату через стационарные
подводящие провода, через удлинитель-
ный кабель или через комбинацию (ста-
ционарный и удлинительный) кабелей.
Длина подводящих проводов Необходимое сечение многожильных медных проводов
До 15м 2,5 мм
2

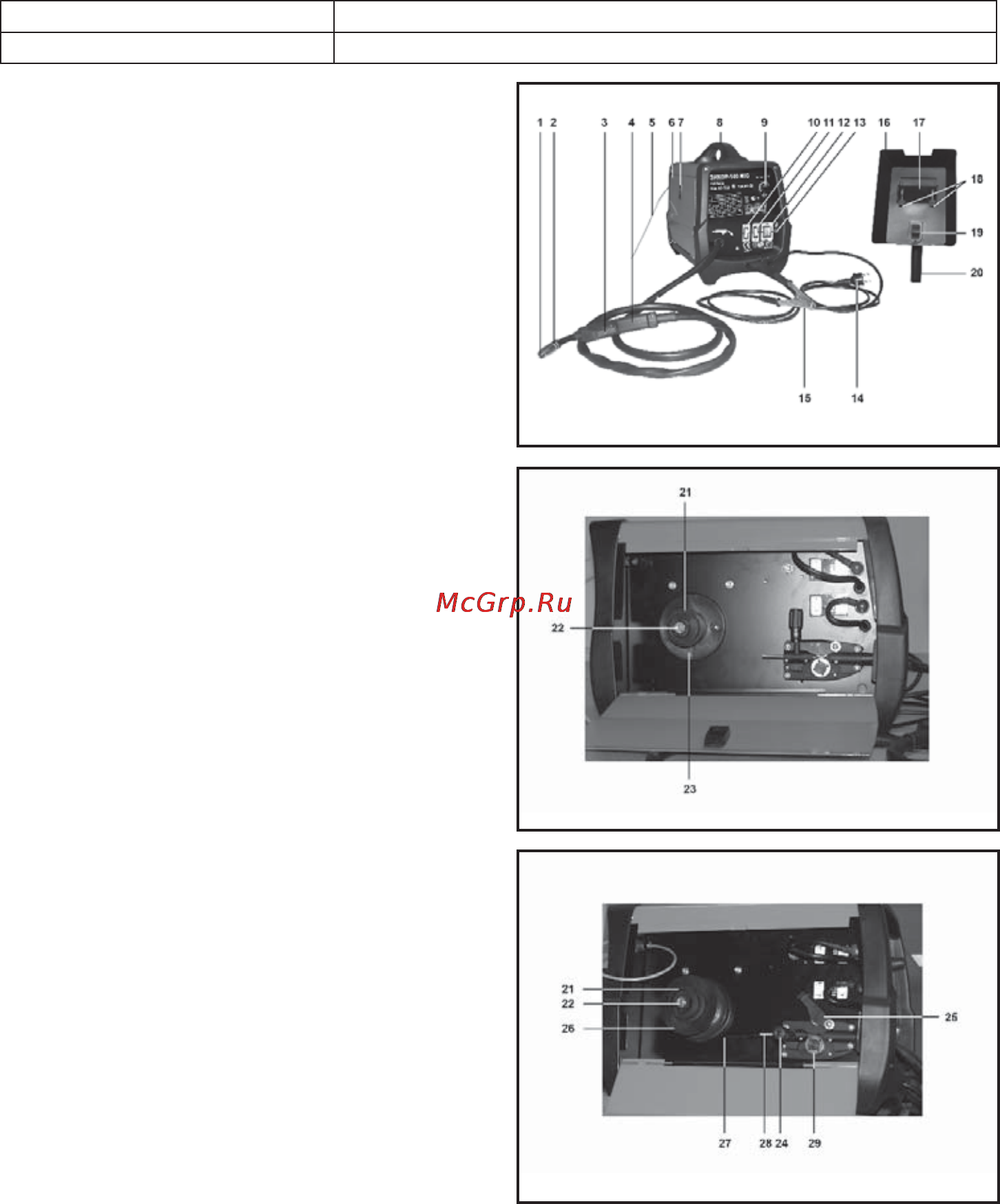

7. УСТРОЙСТВО Рис. 2,3
1. Наконечник
2. Сопло
3. Кнопка (пуск, сварка)
4. Горелка
5. Трубка (газовая)
6. Крышка корпуса
7. Замок
8. Ручка (для переноски)
9. Регулятор (скорости подачи проволо-
ки)
10. Переключатель режима (max-min)
11. Переключатель режима (1-2)
12. Переключатель (вкл-выкл)
13. Индикаторная лампочка
14. Вилка (шнура питания)
15. Зажим (провода массы)
16. Щиток защитный
17. Светофильтр
18. Зажим светофильтра
19. Замок (ручки щитка)
20. Рукоятка (щитка)
8. СБОРКА И ПОДГОТОВКА К РАБОТЕ
8.1. Сборка, Рис. 1,2
8.1.1. Откройте замок (7) и придерживая,
опустите вниз крышку (6).
8.1.2. Извлеките светофильтр (В), защит-
ный щиток (Г), рукоятку щитка (Б), Рис.1.
8.1.3. Как показано на Рис.2, соберите за-
щитный щиток (16). Рукоятка (20) и све-
тофильтр (17) закрепляются на защитном
щитке (16) при помощи зажимов - без при-
менения вспомогательного инструмента.
8.1.4. Используя два винта крепления
(К), Рис.1 на верхней панели сварочного
аппарата закрепите ручку (8), предназна-
ченную для переноски сварочного аппа-
рата.
8.2. Подготовка к работе, Рис. 3-7
8.2.1. Скрутите гайку (22), снимите пружи-
Рис. 2
Рис. 3
Рис. 4
ну с фланцем (21).
8.2.2. Аккуратно распакуйте сварочную
проволоку (Ж), Рис.1. При освобожде-
