НАРУЖНЫИ БЛОК
Удаление Воздуха из Трубки и Проверка Утечки Газа
Проверка Утечки Газа
Пожалуйста, используйте детектор утечки газа
для проверки соединения с Раструбной гайкой,
как показано справа.
Если происходит утечка, затяните соединение
сильнее до прекращения утечки.
3
Процедуры использования Вакуумного
Насоса для Удаления Воздуха
Приготовление Трубки
1
●
Используйте резак для перерезания медной трубки.
●
Зазубренные края трубок приведут к утечке.
●
При снятии заусенцев направляйте инструмент снизу, чтобы исключить
попадание медных стружек в трубку.
●
Перед приданием трубке формы р аструба наденьте специальную р аструбную гайку.
Соединение трубок
2
МОНТАЖ ОХЛАЖДАЮЩИХ ТРУБОК И УДАЛЕНИЕ ВОЗДУХА
ПРЕДУПРЕЖДЕНИЕ
!
6.35
12.7
15.8
0.8 – 1.5mm
1.0 – 2.0mm
1.0 – 2.0mm
0 – 0.5mm
0 – 1.0mm
0 – 1.0mm
ндаление воздуха
●
Возможно вы не сможете закрыть боковую крышку из - за
соединительного провода, в такой ситуации нажмите на суженную
часть, чтобы зафик сировать ее.
●
Убедитесь, что соединения (в двух местах) вставлены, иначе
может произойти утечка воды и это вызовет к ороткое замыкание
или неисправность.
Проверка электропитания и напряжения
●
Перед монтажем источник электропитания должен быть проверен и необходимая
работа с проводами завершена. Для выбора проводов необходимой мощности
используйте список ассортимента проводов, указанный внизу для ввода от
трансформатора и для проводки от коммутатора с плавкими предохранителями
к разъему, с учетом скрытого тока ротора.
Электропроводка наружного блока
●
Для соединения проводов, пожалуйста, снимите боковинку.
!
Соединение сетевого провода
●
Пожалуйста, будьте осторожны при сгибании ме дных трубок.
●
Наложите твердую смазку на сое диняемые то чки и затем свинтите руками.
После этого используйте
динамометрический
ключ для уплотнения
сое динения.
B
A
Злектропроводка внутреннего блока
●
для соединения провода indoor блока, вы извлечь лицевую панель и и электрическую крышку.
Метод, чтобы удалить злектрическое покрытие
!
ЗАКЛЮЧИТЕЛЬНАЯ СТАДИЯ МОНТАЖА
Изоляция и обслуживание
трубопроводного соединения
1
●
Соединенные терминалы до лжны быть по лностыо
закрыты тепловым изо лятором и затем обвязанны
резиновым жгутом.
●
Пожалуйста, соедините вместе трубку и электропровод
виниловой лентой, как показано на рисунке,
изображающем монтаж внутренного и наружного блоков,
затем закрепите их держателями.
●
Для улучшения тепловой изоляции и предотвращения
конденсации воды, по жалуйста, закройте наружную часть
дренажной муфты и тр убки изолирующей тр убкой.
●
Полностыо закройте любые зазоры шпа тлевкой.
Источник питания
ПРЕДУПРЕЖДЕНИЕ
!
●
Пожалуйста, используйте новую розетку, из-за плохого
контакта в старой розетке может возникнуть
неисправность.
●
Пожалуйста, вставьте и выньте вилку из розетки 2-3
раза. Это необходимо, чтобы убедиться в том, что
вилка полностью входит в розетку.
●
Обеспечьте добавочную длину для сетевого провода,
чтобы не натягивать провод силой, так как это может
привести к плохому контакту.
●
Не укрепляйте сетевой провод U-образным гвоздем.
Наружный
диаметр трубки
6.35 (1/4")
12.7 (1/2”)
15.88 (5/8")
6.35 (1/4")
12.7 (1/2”)
15.88 (5/8")
Крышка
головки
вентиля
Момент силы Н.м
(кгс
●
см)
13.7 – 18.6 (140 – 190)
44.1 – 53.9 (450 – 550)
49 – 58.8 (500 – 600)
19.0 – 21.0 (194 ~ 214)
29.4 – 34.3 (300 – 350)
29.0 – 31.0 (296 ~ 316)
9.0 (92)
Сторона малого диаметра
Сторона большого диаметра
Сторона малого диаметра
Сторона большого
диаметра
ОСТОРОЖНО
●
Этот бытовой прибор необходимо заземлить.
Процедуры электропроводки
ОСТОРОЖНО
!
Власть поставляется от Наружной Единицы
DCBADCBA
L
N
2.0
●
Оголенная часть сердечника провода должна быть длиной 10 мм. Прочно присоедините его к
клемме. Затем потяните отдельные провода, чтобы убедиться в прочности контакта. Неправильное
соединение может сжечь клемму.
●
убедитесь в том, что используется только шнур питания, сертифицированный в вашей стране
соответствующей организацией. Например, в Германии тип кабеля – ИУМ Зх1,5 мм (плавкий
предохранитель с временной задержкой на 30A).
●
Подсоединение проводов к клеммам блока см. в Руководстве по установке. Кабели должны
соответствовать стандартам электромонтажных работ.
●
Между клеммами L и И напряжение 240 V. Поэтому перед началом обслуживания убедитесь, что
вилка шнура питания вынута из розетки, или что выключен основной выключатель.
●
не делают никакой связи в середине соединяющегося кабеля. Это может вызватъ Провод, который
будет перегрет и испускает дым и огонъ.
A
C
D
●
Please use exclusive
tool
ПРЕДУПРЕЖДЕНИЕ
!
В случае снятия Раструбной гайки с Внутреннего блока,
сначала снимите гайку со стороны малого диаметра, или
слетит уплотняющая крышка стороны бо льшого диаметра.
Крышка сер дечника вентиля
Источник питания и рабочее испытание
2
25mm
35mm
10mm
30mm
10mm
30mm
10mm
10mm
70mm
10mm
10mm
45mm
●
Пожалуйста, монтируйте
НАРУЖНЫЙ блок на
стабильном основании,
чтобы предотвратить
вибрации и увеличение
уровня шума.
●
Определяйте расположение
трубопровода после выбора
различных доступных типов
трубок.
●
Открыть десертную
тарелку, отвинчивая винт
как показано ниже.
ПРЕДУПРЕЖДЕНИЕ
Пожалуйста удостоверьтесь, чтобы
удалить все распорные детали в
едияице.
●
Открывают Вершину, назад и
покрытие Стороны единицы.
●
Вывести распорные детали внутри.
(Распорные детали – только для
транспортировки цель).
Если не удаленный, вибрация и шум
произойдут
Главное покрытие
Покрытий
Стороны
Обратных
покрытий
10
9
8
Устанавливайте блок
этой стороной
(с которой происходит
всасывание) к стене.
Снимите
боковую
панель при
подсоединении
трубок и
соединительного
шнура.
Потяните
вниз
УДАЛЕНИЕ КОНДЕНСИРОВАННОЙ ВОДЫ ИЗ НАРУЖНОГО БЛОКА
●
В основании НАРУЖНОГО блока имеется отверстие для выхода воды.
●
Для того, чтобы конденсированная вода текла в дренажную часть,
установите блок на уровне земли и подоприте так, чтобы блок был
на 70 мм выше уровня земли, как показано на рисунке. Подсоедините
дренажную трубку к одному отверстию.
●
Сначала вставьте одну часть зацепления (часть А), затем потяните
дренажную трубку в направлении, указанном стрелкой, вводя
зацепление в основание. После монтажа проверьте, прочно ли
держится дренажная трубка в основании.
●
Используя в холодных областях
В холодной области с серьезным холодньм климатом и тяжелым
снегом, вода освобождалась от обязательств от высокой температуры
замораживания теплообменника на основной поверхности и это может
затронуть дренаж. B таких областях удалите кустарник на лице
основания наружной единицы для лучшего дренажа. Используя
водосточная труба, консультируйтесь с нашим дилером.
основание
Дренажная
Трубка
более 100мм
Затыцка
Дренажная
Трубка
Затыцка
Наружный
Диаметр (mm)
Стандартный
расширяющий инструмент
Неподвижный
расширяющий инструмент
A (mm)
2
3
4
1
Снимите Сервисный шланг и
уплотните крышку головки вентиля.
Задача выпо лнена.
Полностью отвинтите шпиндель
сервисног о вентиля (в 2 местах) в
направлении против часовой стрелки
для впуска охладителя (используйте
Шестигранный Ключ)
Полностью уплотните за твор "Hi"
магистрального вентиля и полностью
отвинтите затвор "Lo". Задействуйте
вакуумный насос примерно на 10-15
минут, затем полностью уплотните за
твор "Lo" и выключите вакуумный
насос.
Как показано на рисунке справа,
снимите крышку головки вентиля и
сердечника вентиля и затем
подсоедините их к вакуумному
насосу и магистральному вентилю.
Изолирующий ма териал для соединения трубок
Рукав защитной
трубки
Шпатлевка
Клемма заземления
●
Узнайте мощность источника питания и другие
электрические условия на месте монтажа. В
зависимости от модели комнатного
кондиционера, который должен быть установлен,
требуйте от покупателя обеспечить меры для
необходимой работы с электричеством и т.д.
Работа с электричеством включает проведение
электропроводки до розетки. В местности где
электрические условия неблагоприятные,
используйте рекомендуемые стабилизаторы
питания.
ВАЖНО
Емкость предохранителя
Плавкий предохранитель с временной
задержкой на 30A
Длина кабеля
До 15m
До 25m
Поперечное сечение провода
2.5mm
2
4.0mm
2
ВАЖНО
ОСТОРОЖНО
!
Шнур питания
Контрольная линия
A
B
C
D
(1) Вставьте и зафиксируйте соединяющие провода винтами.
(2) Подсоедините соединяющие шнуры.
(3) Соберите крышку электрического ящика.
•
ФТОТ БЫТОВОЙ ПРИБОР
НЕОБХОДИМО ЗАЗЕМЛИТЬ.
ПPEДУПPEЖДEHИE
Схема разделки соединителвный кабель
45mm
35mm
10mm
14mm
Жeлтo-зeлeный пpoвод
(зaзeмлeниe)
Coeдинитeльный кaбeль
65мм
14мм
10мм
60мм
Соединитъ земной провод
(зелено-желтый провод)
после вывинчивать полосу,
положите соединяясъ шнуры
и зафиксируйте снова с
винтами, (2 места)
Содержание
- 25 к 1 100 вниз наклонный 1
- Ia231 a 1
- Octopoжho 1
- X 16 винтов 1
- Агенты по продаже должны информировать покупателей относительно правильного монтажа 1
- Аллен ке 1
- Блок мм 1
- Будьте уверены что замазаны все щели замазкой 1
- В случае стального перекрытия 1
- В случае утечки газа хладагента во время работы убедитесь что помещение полностью провентилировано при контакте газа хладагента с огнем может возникнуть ядовитый газ 1
- Виниловая лент 1
- Внимательно прочитайте правила техники безопасности перед началом работы 1
- Внутренние трубопроводы должны быть изолированы прилагаемой изолирующей трубкой если изолятор недостаточный пожалуйста используйте коммерческие продукты 1
- Внутренний блок 1
- Вслучае деревяного перекрытия 1
- Вспомогательная cнабженная областыо кастрюля утечки 1
- Выбор места установк 1
- Газовых труб 1
- Готовят многовиниловую трубу хлорида с 32 mm внешний диаметр 1
- Группа показа 1
- Групповая инсталяционная пластина 1
- Групповое покрытие 1
- Держатель для дистанционного 1
- Детектор утечки гaза 1
- Для полной информации об отверстии в потолке проконсультируйтесь у строительной организации 1
- Должен быть установлен прерыватель цепи или плавкий предохранитель с временной задержкой на 20a при отсутствии прерывателя цепи или плавкого предохранителя существует опасность удара током главный переключатель с контактным зазором более чем 3мм должен быть установлен на линии электропитания наружного блока 1
- Если потолок уже закрыт то соединение кабелей между уличным и комнатным блоками трубопроводов и слива должно быть завершено до фиксации комнатного блока 1
- Если сливную трубку не удается расположить равномерно из за препятствий то она может быть расположена снаружи основного блока как показано на рисунке внизу если герметичность нарушена повышенная влажность в стене или с улицы может проникнуть в комнату и стать причиной конденсата 1
- Жидкая труба 1
- Зажима ьрандспойта 1
- Затем произведите соединение хладогенной трубки сливной трубки и провода эф на потолке после закрепления комнатного блока подготовьте сливную трубку хладогенную трубку и провод эф для закрепления 1
- Зафиксируйте комнатный блок строго горизонтально 1
- Зашитый отдаленный диспетчер 1
- Инвертор единственная единица ducting boздушная условный 1
- К атмосфере 1
- Кастрюля утечки 1
- Клещ 1
- Ключи 14 17 19 22 24 2 1
- Когда относительная влажность входного отверстия или окружающего воздуха превышает 80 применяться область поставляемый вспомогательная кастрюля утечки под внутренней единицей как показано ниже 1
- Количество 1
- Кусачки для трубок 1
- Максимальных длин утечки наверх не должны больше 500 mm высота 1
- Мощная дрель диаметром 65м 1
- Названия наружных компонентов 1
- Наименование 1
- Насос утечки 1
- Не забудьте укрепить потолок перекрытие потолочные балки чтобы потолок не провисал и предотвратить вибрацию потолочных плит 1
- Не устанавливайте блок вблизи места где есть горючий газ конденсирующий блок может загореться если возникнет утечка воспламеняющегося газа 1
- Несанкционированные изменения в конструкции кондиционера могут быть опасными при возникновении поломки обратитесь к квалифицированному специалисту по кондиционерам или электрику неправильно произведенный ремонт может служить причиной протечки воды ударов током и возгорания и т д 1
- Обеспечьте беспрепятственный слив воды закрепите напр крючком трубку без излишних подъемов и спусков 1
- Обеспечьте изоляцию толщиной 10 мм и более сливной трубки внутри помещения 1
- Область поставляемый 1
- Оборудование для придания трубке формы раструба 1
- Обрезать защитную трубку по толщине стены 1
- Обязательно используйте защитную трубу заводского производства если кабели задевают металлическую арматуру в стене или в стене имеются дыры где мыши могут прокусить кабеля то это может стать причиной электрошока или огня 1
- Обязательно используйте указанный набор трубок для r410a иначе медные трубки могут ломаться или протекать 1
- Освежающая газовая связь tрубы 1
- Освежающая жидкая связь tрубы 1
- Осторожно 1
- Осторожно неправильные методы монтажа могут привести к смерти или серьезной травме 1
- Отвертки двух типо 1
- Отдаленный диспетчер радио 1
- Пила 1
- Поддерживающие болты должны быть приобретены по необходимости 1
- Пожалуйста в процессе монтажа соблюдайте правила указанные в инструкции по монтажу неправильный монтаж может привести к утечке воды электрическому удару и возгоранию 1
- Пожалуйста используйте специально предназначенные детали для монтажа иначе блоки могут упасть возникнет утечка воды могут произойти электрический удар и возгорание 1
- Пожалуйста обеспечьте ровный поток воды при установке дренажной муфты 1
- Пожалуйста обратите внимание на следующие пункты и по лучите разрешение покупателя перед монтажом 1
- Пожалуйста сделайте запрос вашему агенту по продажам или квалифицированному технику на установку кондиционера могут случиться утечка воды короткое замыкание или возгорание если вы сделаете монтаж сами 1
- После завершения установочных работ проверьте отсутствие утечки газа хладагента если газ хладагент протекает в помещение вступая в контакт согнем в обогревателях может возникнуть ядовитый газ 1
- Правила техники безопасности 1
- Предупреждение 1
- Предупреждение неправильный монтаж может привести к серьезным последствиям 1
- При установке или снятии кондиционера убедитесь что в цикле охлаждения не осталось воздуха или влаги иначе давление в цикле охлаждения может стать ненормально высоким и вызвать разрыв 1
- Просверлить в стене отверстие њ65 мм которое слегка наклонено к наружной стороне сверлить стену под небольшим углом 1
- Проход стены и монтаж защитной трубки 1
- Пустой промежуток в рукаве защитной трубки должен быть полностью закрыт шпатлевкой во избежание попадания дождевых капель в комнату 1
- Разность в высоте между охлаждающим и к онденсирующим блоками должна быть меньше 20 м 1
- Рисунок показывающий монтаж внутреннего и наружного блоков 1
- Рулетк 1
- Связь трубы 1
- Скобка приостановки 1
- Скрепление 1
- Смотрите нижеприведенный рисунок для определения длины поддерживающих болтов 1
- Соблюдайте правила работы с электроустановками и методы описанные в инструкции по монтажу при работе с током используйте электрические кабеля одобренные инстанциями вашей страны 1
- Содержание этого раздела жизненно важно для обеспечения безопасности пожалуйста обратите особое внимание на следующие знаки 1
- Соединительная трубка независимо большая или маленькая должна быть изолирована изолирующей трубкой и затем обмотана виниловой лентой изолятор будет портиться если не обмотан лентой 1
- Только для обслуживающего персонала 1
- Труб локтя vp25 1
- Труба утечки 1
- Трубки должны устанавливаться на опорах с расстоянием между опорами не более 1 м 1
- Трубопровод подъема для утечки наверх 1
- Тщательно изучите процедуры правильного монтажа перед началом монтажной работы 1
- Убедитесь в использовании специально предназначенной проволоки для соединения охлаждающего и конденсирующего блоков пожалуйста убедитесь в том что соединения надежные после того как провода введены в терминалы неправильное введание проводов и свободные контакты могут вызвать перегрев и возгорание 1
- Убедитесь в том что кондиционер работает нормально после монтажа объясните покупателю правильный способ эксплуатации кондиционера в соответствии с инструкцией для пользователя 1
- Убедитесь что блоки кондиционера устанавливаются в местах которые могут полностью выдержать вес блоков в противном случае блоки могут представлять опасность при падении с высоты 1
- Убедитесь что провод не находится в контакте с какимлибо металлом в стене пожалуйста используйте защитную трубку в качестве провода проходящего через полую часть стены так чтобы предотвратить возможность повреждения мышами 1
- Управления 1
- Установка сливной трубки 1
- Утечки 1
- Фиксация поддерживающих болтов 1
- 1 хорошо склейте места соединения перемычка и поливинилхлоридной трубки используя клейкую ленту 2
- Coeдинeниe cливной трубки 2
- Octopoжho 2
- Внутренний блок 2
- Перемычк 2
- Перемычка 2
- Предупреждение 2
- Сохранение ореха 2
- Установки внутренней единицы 3 2
- 1 подключить отдельный шланг к шлангу отвода воды кондиционера 2 для свободного стока конденсата дренажный шланг должен проходить под наклоном как показано на рисунке внизу 3
- A связь с электрической коробкой удалить покрытие электрической коробки соединить соединитель зашитого отдаленного диспетчера к cn18 собрать назад покрытие электрической коробки 3
- B телеграфирование установки для зашитого отдаленного диспетчера 2 метода телеграфирование отдаленного диспетчера может быть открыто нажимая щели с минус вверните водителя см диаграмму ниже 3
- Cтoк места сбора конденсата 3
- Octopoжho 3
- Pиc 7 1 pиc 7 2 3
- Воздушные карманы 3
- Выбирите место для установки на потолке или стене так чтобы обеспечить беспрепятственный прием сигнала расслабьте болты установочной панели так чтобы держатель можно было бы двигать удостоверьтесь что дисплейная панель хорошо подходит к установочной панели и фиксирующие зажимы плотно цепляются удостоверьтесь что держатели подходят к отверстию в потолке или стене и затягивайте болты до тех пор пока держатели плотно притянуты к потолку установите наружную панель так чтобы внутренние зажимы плотно цеплялись за установочную панель протяните кабель дисплейной панели комнатного блока к электрокоробке и соедините ее с комнатным блоком 3
- Высоко 80pa нормальный 50pa низко 30pa 3
- Дистанционный регулятор может быть р азмещен на подставке которая укрепляется на стене или балке для зксплуатации регулятора на подставке пожалуйста убедитесь что блок может принять сигнал переданный регулятором из места где укреплена подставка блок издаст гудок бип когда сигнал получен из дистанционного регулятора передача сигнала ослаблена при наличии ламп люминисцентного освещения позтому во время монтажа подставки дистанционного регулятора пожалуйста включите свет даже в дневиое время для определения места установки подставки 3
- Дополнительного 3
- Если вы не установите включатель высокого статического давления в положение высокое статическое давление то это отразится в уменьшении мощности охлаждения и обогрева при поставке переключатель установлен в положение нормальный 3
- Закрыть проделанное в стене отверстие с помощью предохранительной втулки для труб кондиционера и изоляционного заполняющего материала имеющегося в комплекте поставки см рис 7 1 3
- Изоляция для освежающей трубы 3
- Когда провода связаны от внутренней главной части вершины кожух 1 3
- Наматывайте виниловую ленту вокруг места принадлежащего хладагентным трубам и соединительному кабелю 3
- Необходимо произвести пробный запуск кондиционера чтобы удостовериться в правильности подключения соединительного кабеля 3
- Обверните алюминиевой лентой вокруг поливинилхлоридной трубки между электрокоробкой и комнатным блоком кабель 3
- Область поставляемый 3
- Обращаются к диаграмме ниже 3
- Осторожно 3
- Отдельно купленный ха шнру связи часть компонента части обсиуживания число ras n22v100 обязано связываться с ha cnctemoй 3
- П о с л е о т в и н ч и в а ю т обязательство помещают шнур группы показа и устанавливают снова с винтом 3
- Перемычка 3
- По жалуйста обеспечьте при монт аже ровный поток сконденсировавшейся воды из внутреннего блока небрежность может привести к утечке воды octopoжho 3
- Пожалуйста обратитесь к пользовательскому руководству для инструкций для удаления и установки электрическая коробка 3
- Пожалуйста обратитесь к соответствующим пользовательским руководствам h системы и адаптера rac для дальнейших деталей 3
- Пожалуйста убедитесь в нормальной работе кондиционера во время рабочего испытания объясните вашему покупателю правильные способы эксплуатации кондиционера как это описано в инструкции для пользователя если внутренний блок не работает убедитесь в правильности соединений 3
- Показать групповой шнур 3
- После соединения освежающего трубопровода запечатайте освежающие трубы при использовании фабрика поставляиа материал изоляции 3
- Правильно неправильно неправильно неправильно неправильно 3
- Предупреждение 3
- Прилагают соединитель группы показа к соединителю cn11a на коптроле pwb 3
- Проверка нагреваемого потока выходящего из конденсатора режим охлаждения 3
- Проверка холодности испарителя режим охлаждения 3
- Проверьте утечку хладаганта в соединительных деталях с помощью обнаружителя газовой утечки или мыльных пузырей как показано на рис 7 2 3
- Соединить моторный соединитель трубочки разгрузки к соединителю cn8 см диаграмму справа если применимо 3
- Сторона единицы 3
- Трубы кондиционера места сбора конденсата 3
- Убедитесь что дренажная муфта не болтается не перекошена и установлена 3
- Убедитесь что провод не находится в контакте с каким либо металлом в стене пожалуйста используйте защитную трубку в качестве провода проходящего через полую часть стены т ак чтобы предотвратить возможность повреждения мышами 3
- Убеждаюсь что установил моторный ведущий провод трубочки разгрузки если применимый использующий установку полоса поскольку полный тип трубочки и полу тип трубочки соединяют только группу показа 3
- Удостовериться в бесприпятственном протекании воды через шланг отвода воды налив небольшое количество воды в поддон испарителя 3
- Установка дисплейной панели 3
- Что касается соединения с н связыо требуется отдельно купленный адаптер rac 3
- Чтобы устанавливать телеграфирование электрическое покрытие коробки должно быть открыто что касается xa системы соединитесь с cn9 и для адаптера rac соединитесь с cn17 3
- Шнур связи и силовые кабели должны быть устроены и связаны как показано в диаграмма ниже 3
- 1 вставьте и зафиксируйте соединяющие провода винтами 2 подсоедините соединяющие шнуры 3 соберите крышку электрического ящика 4
- D c b a d c b a 4
- Длина кабеля 4
- Для соединения провода indoor блока вы извлечь лицевую панель и и электрическую крышку 4
- Для соединения проводов пожалуйста снимите боковинку 4
- До 15m 4
- До 25m 4

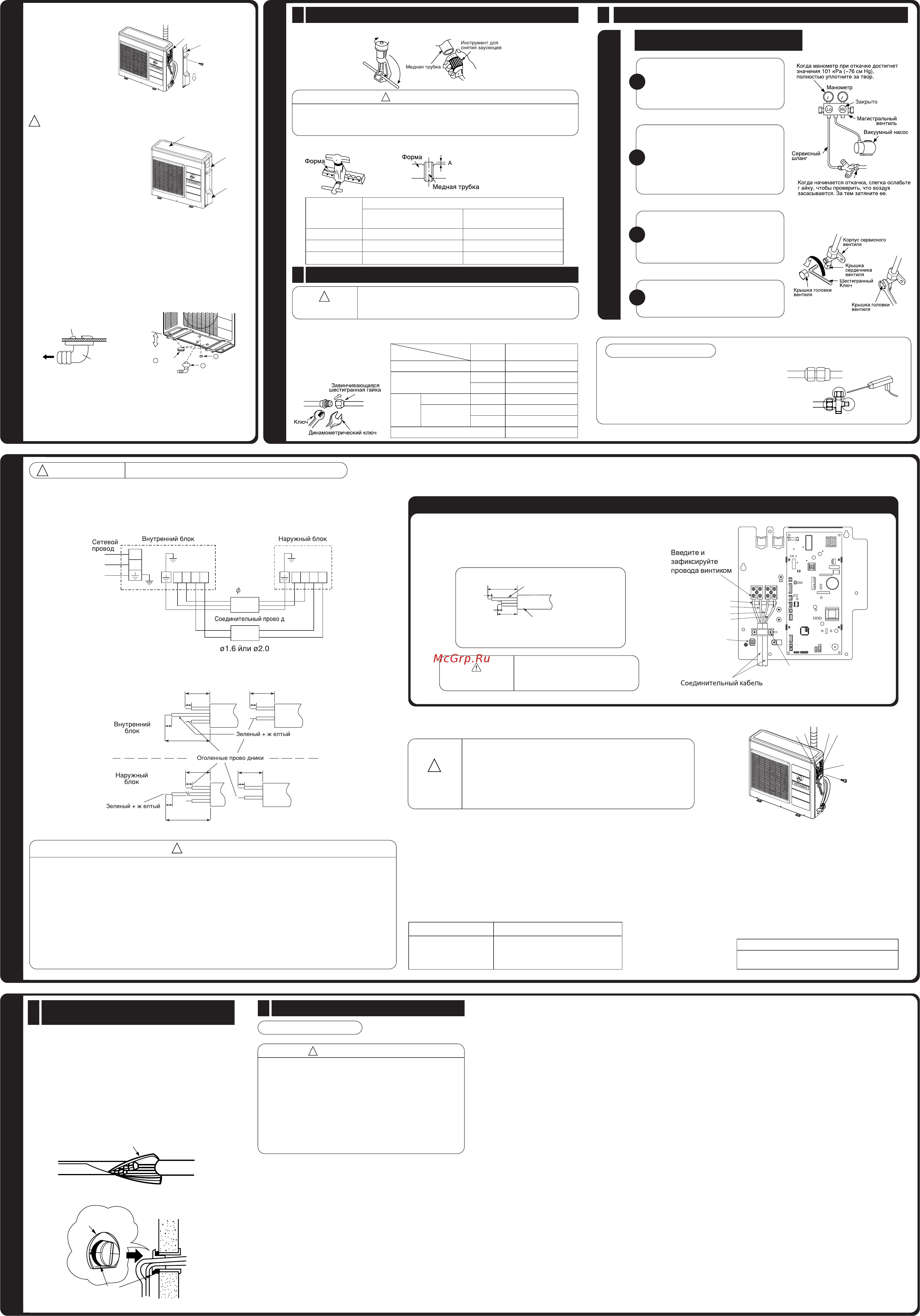

- Заключительная стадия монтажа 4
- Злектропроводка внутреннего блока 4
- Источник питания и рабочее испытание 4
- Метод чтобы удалить злектрическое покрытие 4
- Монтаж охлаждающих трубок и удаление воздуха 4
- Наружныи блок 4
- Ндаление воздуха 4
- Осторожно 4
- Пpeдупpeждehиe 4
- Поперечное сечение провода 4
- Предупреждение 4
- Проверка утечки газа 4
- Процедуры электропроводки 4
- Соединение сетевого провода 4
- Схема разделки соединителвный кабель 4
- Удаление воздуха из трубки и проверка утечки газа 4
- Фтот бытовой прибор необходимо заземлить 4
- Этот бытовой прибор необходимо заземлить 4
Похожие устройства
- Hitachi RAI-25NH5 Инструкция по эксплуатации
- Hitachi RAI-25NH5 Инструкция по монтажу
- Hitachi RAI-35NH5 Инструкция по эксплуатации
- Hitachi RAI-35NH5 Инструкция по монтажу
- Hitachi RAI-50NH5 Инструкция по эксплуатации
- Hitachi RAI-50NH5 Инструкция по монтажу
- Hitachi RAD-18NH7 Инструкция по эксплуатации
- Hitachi RAD-18NH7 Инструкция по монтажу
- Hitachi RAD-25NH7 Инструкция по эксплуатации
- Hitachi RAD-25NH7 Технические данные
- Hitachi RAD-35NH7 Инструкция по эксплуатации
- Hitachi RAD-35NH7 Технические данные
- Hitachi RAK-25NH5 Инструкция по эксплуатации
- Hitachi RAK-25NH5 Инструкция по монтажу
- Hitachi RAK-35NH5 Инструкция по эксплуатации
- Hitachi RAK-35NH5 Инструкция по монтажу
- Hitachi RAK-65NH5 Инструкция по эксплуатации
- Hitachi RAK-65NH5 Инструкция по монтажу
- Hitachi RAK-50NH5 Инструкция по эксплуатации
- Hitachi RAK-50NH5 Инструкция по монтажу
