1
2 3
ВНИМАНИЕ
!
●
Пожалуйста, убедитесь, что напряжение источника
питания находится в пределах 220V-240V, т.е. рабочего
напряжения устройства.
●
Пожалуйста, примите во внимание, что запаса
мощности от Вашего домашнего коммутатора вполне
достаточно для работы Вашего комнатного
кондиционера.
Insulation material for pipe connection
Sleeve of
protection pipe
Putty
3
2
3
4
1
1
Copper pipe
Trimming tool
(1) Снимите крышку панели терминалов.
(2) Подсоедините соединяющие шнуры.
(3) Установите обратно крышку панели терминалов.
Соединение сетевого провода
!
4

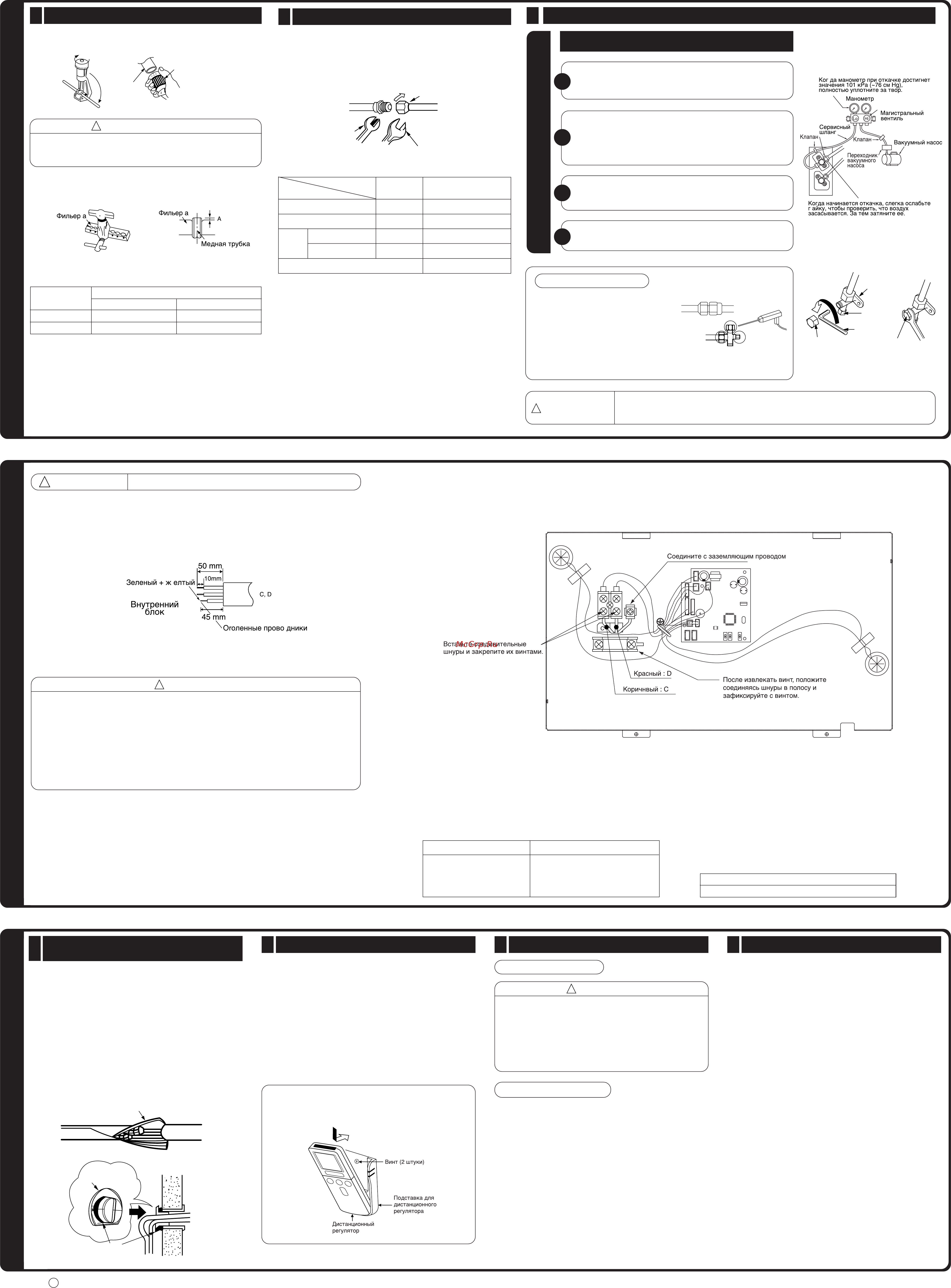

МОНТАЖ ОХЛАЖДАЮЩИХ ТРУБОК И УДАЛЕНИЕ ВОЗДУХА
Приготовление Трубки
●
Используйте резак для перерезания медной трубки.
Инструмент для
снятия заусенцев
●
Зазубренные края трубок приведут к утечке.
●
При снятии заусенцев направляйте инструмент снизу, чтобы
исключить попадание медных стружек в трубку.
●
Перед приданием трубке формы раструба наденьте
специальную раструбную гайку.
ПРЕДУПРЕЖДЕНИЕ
!
Соединение трубок
2
Удаление Воздуха из Трубки и Проверка Утечки Газа
Процедуры использования Вакуумного
Насоса для Удаления Воздуха
Снимите Сервисный шланг и уплотните крышку головки
вентиля. Задача выпо лнена.
ндаление воздуха
Полностью отвинтите шпиндель сервисног о вентиля (в 2
местах) в направлении против часовой стрелки для впуска
охладителя (используйте Шестигранный Ключ)
Полностью уплотните за твор "Hi" магистрального вентиля
и полностью отвинтите затвор "Lo". Задействуйте
вакуумный насос примерно на 10-15 минут, затем
полностью уплотните за твор "Lo" и выключите вакуумный
насос.
Как показано на рисунке справа, снимите крышку головки
вентиля и сердечника вентиля и затем подсоедините их к
вакуумному насосу и магистральному вентилю.
Корпус сервисного
вентиля
Крышка головки
вентиля
Крышка головки
вентиля
Шестигранный
Ключ
Крышка
сердечника
вентиля
Проверка Утечки Газа
Пожалуйста, используйте детектор
утечки газа для проверки соединения
с Раструбной гайкой, как показано
справа.
Если происходит утечка, затяните
соединение сильнее до прекращения
утечки. (Используйте детектор
обеспеченный для R410A.)
ПРЕДУПРЕЖДЕНИЕ
В случае снятия Раструбной гайки с Внутреннего блока, сначала снимите гайку со
стороны малого диаметра, или слетит уплотняющая крышка стороны бо льшого
диаметра.
Процедуры электропроводки
ОСТОРОЖНО
!
Используйте только напряжение, указанное для данного кондиционера. В противном
случае устройство может испортиться или не достичь предусмотренной мощностн.
●
Этот бытовой прибор необходимо заземлить.
●
Оголенная часть сердечника провода должна быть длиной 10 мм. Прочно присоедините
его к клемме. Затем потяните отдельные провода, чтобы убедиться в прочности
контакта. Неправильное соединение может сжечь клемму.
●
убедитесь в том, что используется только шнур питания, сертифицированный в вашей
стране соответствующей организацией. Например, в Германии тип кабеля – ИУМ
Зх1,5 мм.
●
Подсоединение проводов к клеммам блока см. в Руководстве по установке. Кабели
должны соответствовать стандартам электромонтажных работ.
●
Между клеммами L и И напряжение 220-240V. Поэтому перед началом обслуживания
убедитесь, что вилка шнура питания вынута из розетки, или что выключен основной
выключатель.
ОСТОРОЖНО
!
Злектропроводка внутреннего блока
ЗАКЛЮЧИТЕЛЬНАЯ СТАДИЯ МОНТАЖА
Изоляция и обслуживание
трубопроводного соединения
●
Соединенные терминалы до лжны быть по лностыо
закрыты тепловым изо лятором и затем обвязанны
резиновым жгутом.
●
Пожалуйста, соедините вместе трубку и электропровод
виниловой лентой, как показано на рисунке,
изображающем монтаж внутренного и наружного блоков,
затем закрепите их держателями.
●
Для улучшения тепловой изоляции и предотвращения
конденсации воды, по жалуйста, закройте наружную часть
дренажной муфты и тр убки изолирующей тр убкой.
●
Если в помещении повышенная влажность, закройте
соединительную трубку дополнительным изолятором
толщиной 5 мм. Изолятор должен быть закуплен на месте.
●
Полностыо закройте любые зазоры шпа тлевкой.
Изолирующий ма териал для соединения трубок
Рукав защитной
трубки
Шпатлевка
Монтаж дистанционного регулятора
●
Дистанционный регулятор может быть р азмещен на
подставке которая укрепляется на стене или балке.
●
Для зксплуатации регулятора на подставке, пожалуйста
убедитесь, что блок может принять сигнал, переданный
регулятором из места, где укреплена подставка. Блок
издаст гудок “БИП”, когда сигнал получен из
дистанционного регулятора. Передача сигнала ослаблена
при наличии ламп люминисцентного освещения. Позтому
во время монтажа подставки дистанционного регулятора,
пожалуйста, включите свет (Даже в дневиое время) для
определения места установки подставки.
Регулятор должен быть по двешен на крючке в нижней
части подставки. Нажмите на дистационный регулятор в
направлении, показанном на рисунке внизу.
Источник питания и рабочее испытание
Источник питания
Рабочее испытание
●
Пожалуйста, убедитесь в нормальной работе
кондиционера во время рабочего испытания.
●
Объясните вашему покупателю правильные способы
эксплуатации кондиционере, как это описано в
инструкции для попьзователя.
Установка дисплейной панели
●
Тщательно изучите процедуры правильного монтажа
перед началом монтажной работы.
<
I827: A
>
ВАЖНО
Длина кабеля
До 16m
До 15m
До 25m
Поперечное сечение провода
1.5mm
2
2.5mm
2
4.0mm
2
Емкость предохранителя
Плавкий предохранитель с временной задержкой на 16A
Проверка электропитания и напряжения
●
Перед монтажом следует проверить источник питания и произвести необходимые электромонтажные работы. Для выбора проводов
требуемой мощности используйте приведенный внизу список для проводки от коммутатора с плавкими предохранителями к наружному
блоку, с учетом скрытого тока ротора.
ВАЖНО
Наружный
Диаметр (mm)
6,35 (1/4")
9,52 (3/8")
Инструмент R410А
0 ~ 0,5
0 ~ 0,5
Инструмент R22
1,0
1,0
A (mm)
Наружный диаметр
трубки
6,35 (1/4")
9,52 (3/8")
6,35 (1/4")
9,52 (3/8")
Момент силы Н.м
(кгс
●
см)
13,7 – 18,6 (140 – 190)
34,3 – 44,1 (350 – 450)
19,6 – 24,5 (200 ~ 250)
19,6 – 24,5 (200 ~ 250)
12,3 – 15,7 (125 ~ 160)
Сторона малого диаметра
Сторона большого диаметра
Крышка сер дечника вентиля
Сторона малого диаметра
Сторона большого диаметра
Крышка
головки
вентиля
Медная
трубка
●
Пожалуйста, будьте осторожны при сгибании ме дных трубок.
●
Наложите твердую смазку на сое диняемые то чки и затем
свинтите руками. После этого используйте динамометрический
ключ для уплотнения сое динения.
Динамометрический
ключ
Раструбная
гайка
ключ
R410A
