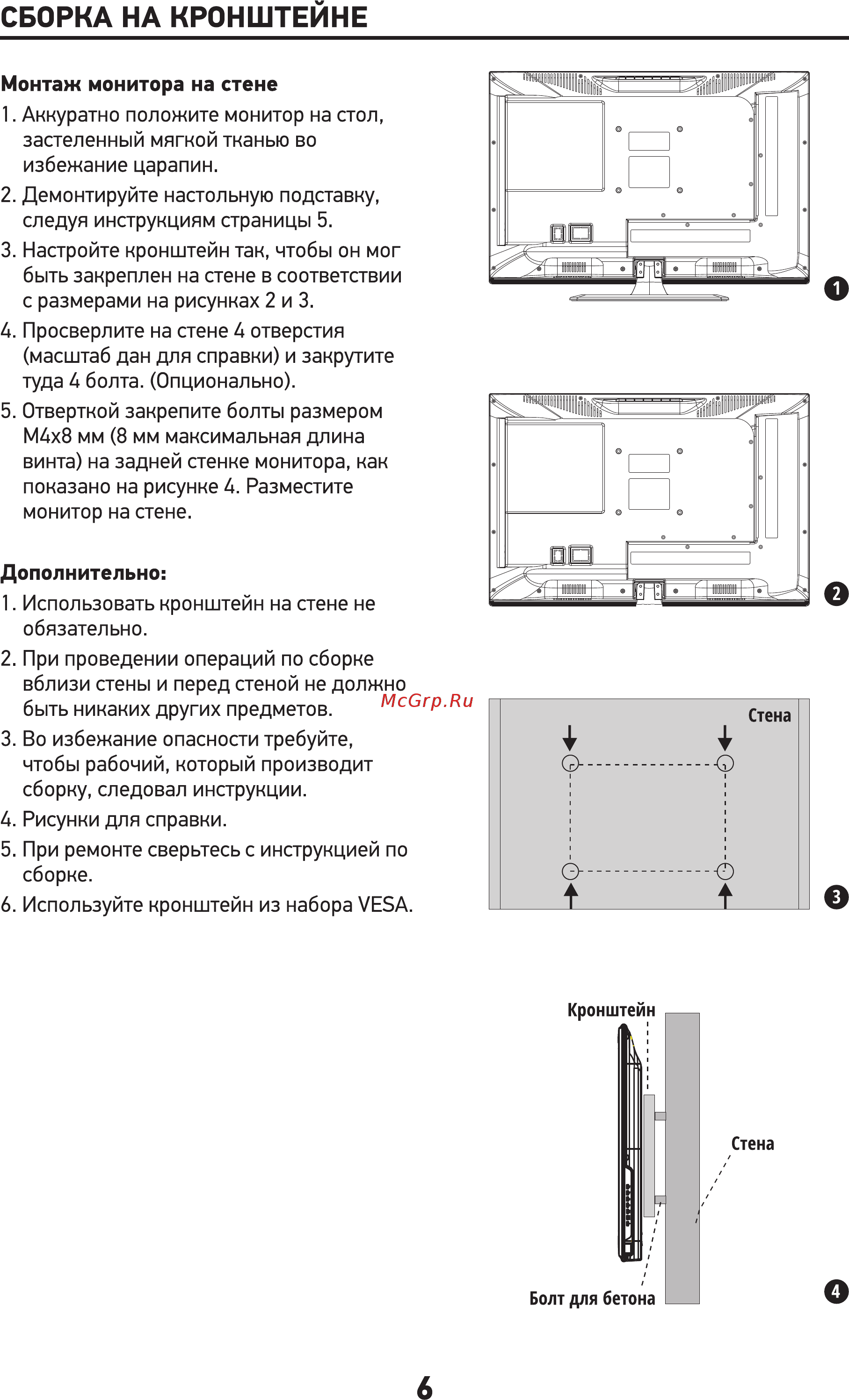

СБОРКА НА КРОНШТЕЙНЕ Монтаж монитора на стене 1 Аккуратно положите монитор на стол застеленный мягкой тканью во избежание царапин 2 Демонтируйте настольную подставку следуя инструкциям страницы 5 3 Настройте кронштейн так чтобы он мог быть закреплен на стене в соответствии с размерами на рисунках 2 и 3 4 Просверлите на стене 4 отверстия масштаб дан для справки и закрутите туда 4 болта Опционально 5 Отверткой закрепите болты размером М4х8 мм 8 мм максимальная длина винта на задней стенке монитора как показано на рисунке 4 Разместите монитор на стене Дополнительно 1 Использовать кронштейн на стене не обязательно 2 При проведении операций по сборке вблизи стены и перед стеной не должно быть никаких других предметов 3 Во избежание опасности требуйте чтобы рабочий который производит сборку следовал инструкции 4 Рисунки для справки 5 При ремонте сверьтесь с инструкцией по сборке 6 Используйте кронштейн из набора VESA 6
