Doffler WB 6719 Инструкция по эксплуатации онлайн

Содержание

• Инструкция по сборке и эксплуатации 1
• Кронштейн для крепления плазменных панелей lcd и led телевизоров модель doffler 6719 1
• В случае крепления телевизора с присоединительными размерами 200x100 200x200 120x340 200x300 300x300 400x400 необходимо к крайним отверстиям кронштейна 2 прикрепить планки 3 при помощи винтов м6х16 потай 6 гаек мб 7 винтов м4х8 8 шайб м5 5 и гаек м4 с фланцем 9 в соответствии со схемой сборки затем прикрепите телевизор винтами 4 к планкам 3 2
• В случае крепления телевизора с присоединительными размерами 75x75 100x100 закрепите кронштейн навесной 2 к монитору винтами 4 при помощи отвертки при необходимости крепления винтами м4 используйте шайбы 5 2
• Деталь 2
• Закрепите основание 1 саморезами 10 к стене 2
• Кол во шт 2
• Комплектация изделия инструкция по сборке и монтажу 2
• Навесьте кронштейн 2 на основание поворотное 1 2
• При помощи молотка вбейте пластиковые дюбели 11 в просверленные отверстия 2
• Приложите основание 1 к стене и отметьте месте для сверления через отверстия в основании 2
• Просверлите отверстия в стене диаметр 8 мм глубиной не менее 65 мм 2
• Схема сборки 2
• Гарантийные 3
• Условия 3

Похожие устройства

• Doffler CDD-1405L Инструкция по эксплуатации
• Doffler ATV-058 Инструкция по эксплуатации
• Doffler GT-3522 Инструкция по эксплуатации
• Doffler RSD-220 Black Инструкция по эксплуатации
• Doffler KE 6170 Инструкция по эксплуатации
• Doffler ATV-303U Инструкция по эксплуатации
• Doffler HCP-2988 Инструкция по эксплуатации
• Doffler GT-5025 Инструкция по эксплуатации
• Doffler ED-3530 Инструкция по эксплуатации
• Doffler BTC-M8 Инструкция по эксплуатации
• Doffler JS-5511 Инструкция по эксплуатации
• Doffler AG125-1219 Инструкция по эксплуатации
• Doffler AG115-0912 Инструкция по эксплуатации
• Doffler RH-0874 Инструкция по эксплуатации
• Doffler RS-1568 Инструкция по эксплуатации
• Doffler HCP-2935 Инструкция по эксплуатации
• Doffler GM770 Инструкция по эксплуатации
• Doffler HCP-1180 Инструкция по эксплуатации
• Doffler M303 Инструкция по эксплуатации
• Doffler WM306 Инструкция по эксплуатации

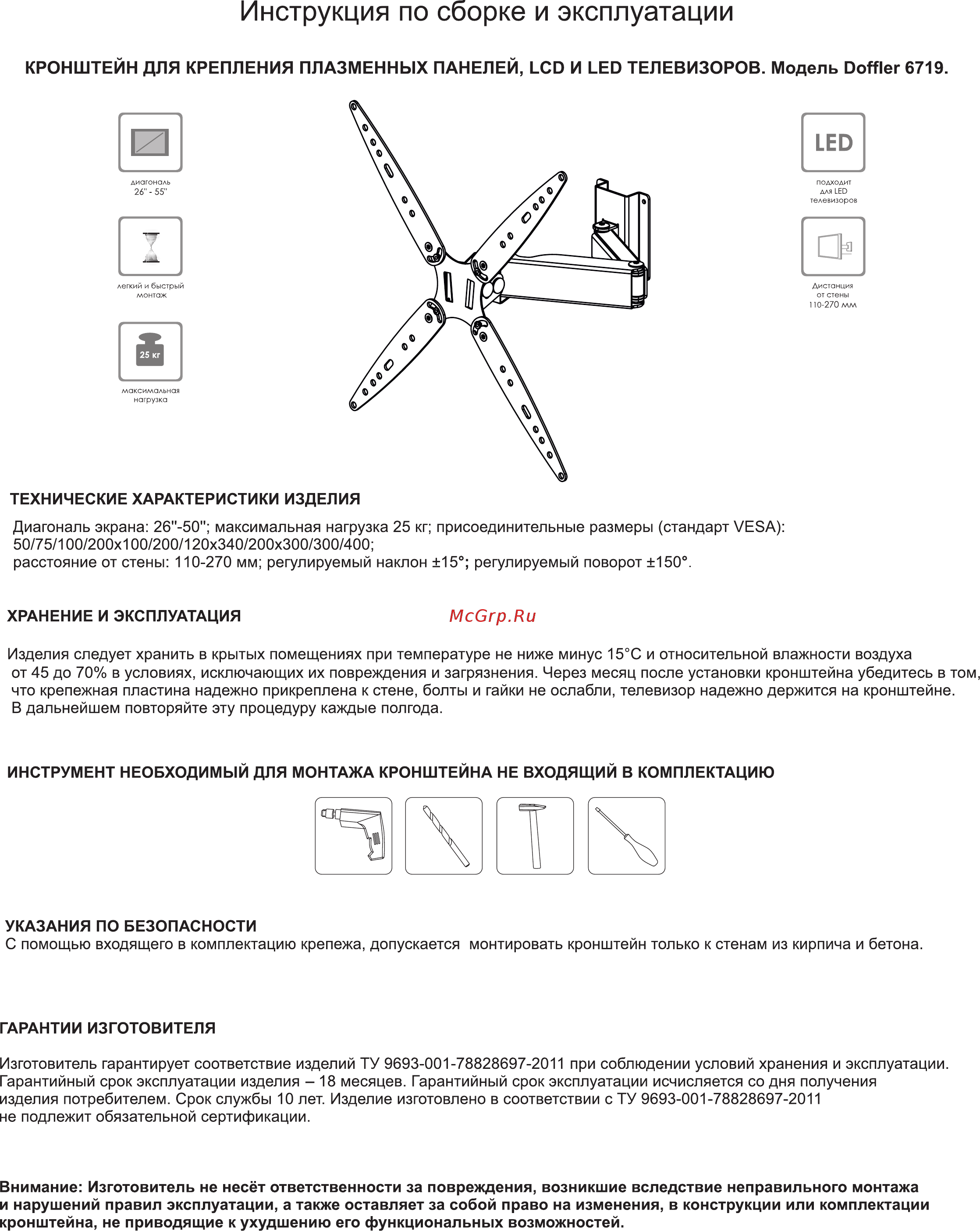

Инструкция по сборке и эксплуатации КРОНШТЕЙН ДЛЯ КРЕПЛЕНИЯ ПЛАЗМЕННЫХ ПАНЕЛЕЙ LCD И LED ТЕЛЕВИЗОРОВ Модель Doffler 6719 LED подходит для LED телевизоров Дистанция от стены 110 270 мм ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИЗДЕЛИЯ Диагональ экрана 26 50 максимальная нагрузка 25 кг присоединительные размеры стандарт VESA 50 75 100 200x100 200 120x340 200x300 300 400 расстояние от стены 110 270 мм регулируемый наклон 15 регулируемый поворот 150 ХРАНЕНИЕ И ЭКСПЛУАТАЦИЯ Изделия следует хранить в крытых помещениях при температуре не ниже минус 15 С и относительной влажности воздуха от 45 до 70 в условиях исключающих их повреждения и загрязнения Через месяц после установки кронштейна убедитесь в том что крепежная пластина надежно прикреплена к стене болты и гайки не ослабли телевизор надежно держится на кронштейне В дальнейшем повторяйте эту процедуру каждые полгода ИНСТРУМЕНТ НЕОБХОДИМЫЙ ДЛЯ МОНТАЖА КРОНШТЕЙНА НЕ ВХОДЯЩИЙ В КОМПЛЕКТАЦИЮ УКАЗАНИЯ ПО БЕЗОПАСНОСТИ С помощью входящего в комплектацию крепежа допускается монтировать кронштейн только к стенам из кирпича и бетона ГАРАНТИИ ИЗГОТОВИТЕЛЯ Изготовитель гарантирует соответствие изделий ТУ 9693 001 78828697 2011 при соблюдении условий хранения и эксплуатации Гарантийный срок эксплуатации изделия 18 месяцев Гарантийный срок эксплуатации исчисляется со дня получения изделия потребителем Срок службы 10 лет Изделие изготовлено в соответствии с ТУ 9693 001 78828697 2011 не подлежит обязательной сертификации Внимание Изготовитель не несёт ответственности за повреждения возникшие вследствие неправильного монтажа и нарушений правил эксплуатации а также оставляет за собой право на изменения в конструкции или комплектации кронштейна не приводящие к ухудшению его функциональных возможностей
