Doffler WB 6719 [2/3] Схема сборки
![Doffler WB 6719 [2/3] Схема сборки](/views2/1577640/page2/bg2.png)
Содержание
- Инструкция по сборке и эксплуатации 1
- Кронштейн для крепления плазменных панелей lcd и led телевизоров модель doffler 6719 1
- В случае крепления телевизора с присоединительными размерами 200x100 200x200 120x340 200x300 300x300 400x400 необходимо к крайним отверстиям кронштейна 2 прикрепить планки 3 при помощи винтов м6х16 потай 6 гаек мб 7 винтов м4х8 8 шайб м5 5 и гаек м4 с фланцем 9 в соответствии со схемой сборки затем прикрепите телевизор винтами 4 к планкам 3 2
- В случае крепления телевизора с присоединительными размерами 75x75 100x100 закрепите кронштейн навесной 2 к монитору винтами 4 при помощи отвертки при необходимости крепления винтами м4 используйте шайбы 5 2
- Деталь 2
- Закрепите основание 1 саморезами 10 к стене 2
- Кол во шт 2
- Комплектация изделия инструкция по сборке и монтажу 2
- Навесьте кронштейн 2 на основание поворотное 1 2
- При помощи молотка вбейте пластиковые дюбели 11 в просверленные отверстия 2
- Приложите основание 1 к стене и отметьте месте для сверления через отверстия в основании 2
- Просверлите отверстия в стене диаметр 8 мм глубиной не менее 65 мм 2

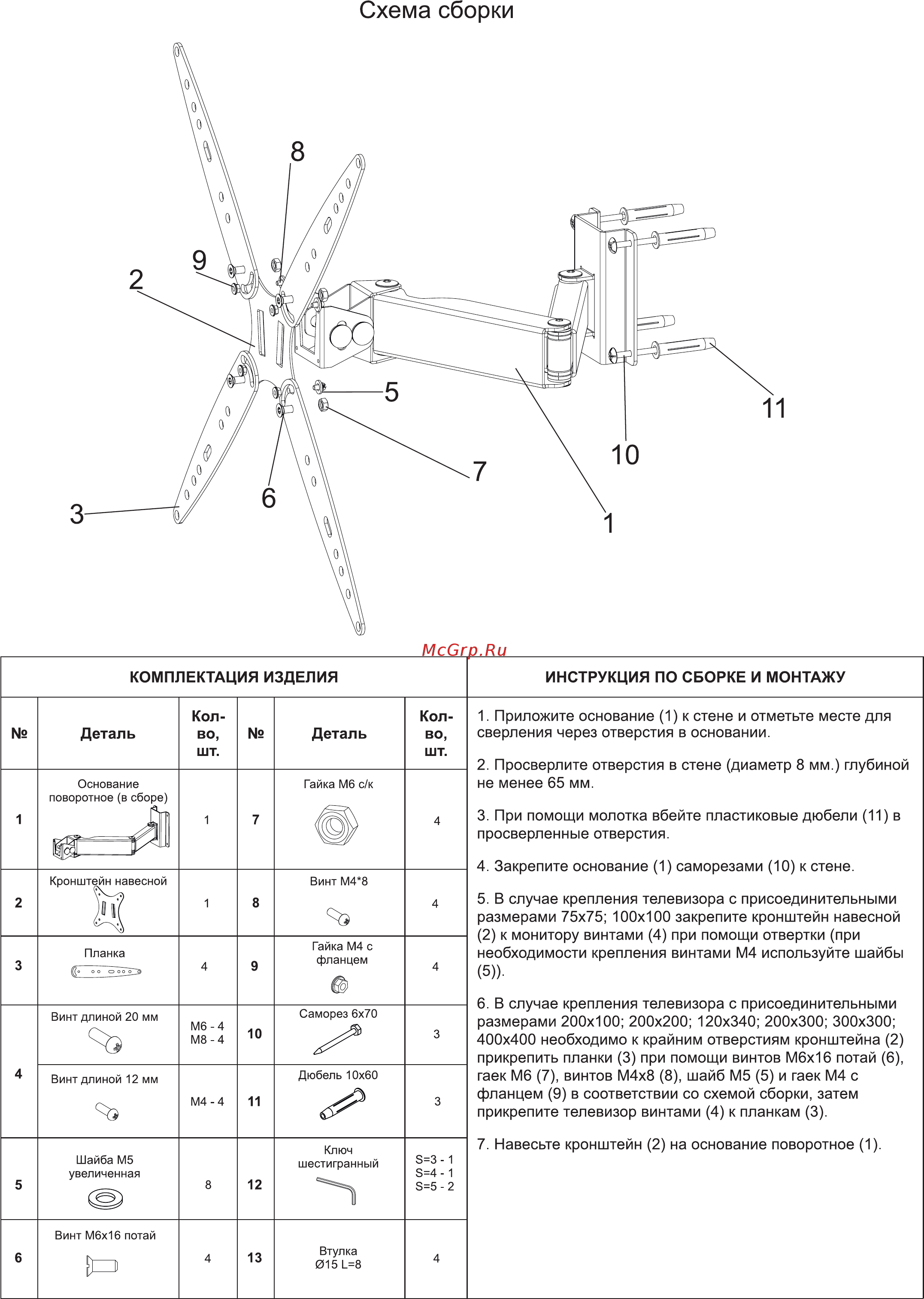

- Схема сборки 2
- Гарантийные 3
- Условия 3
