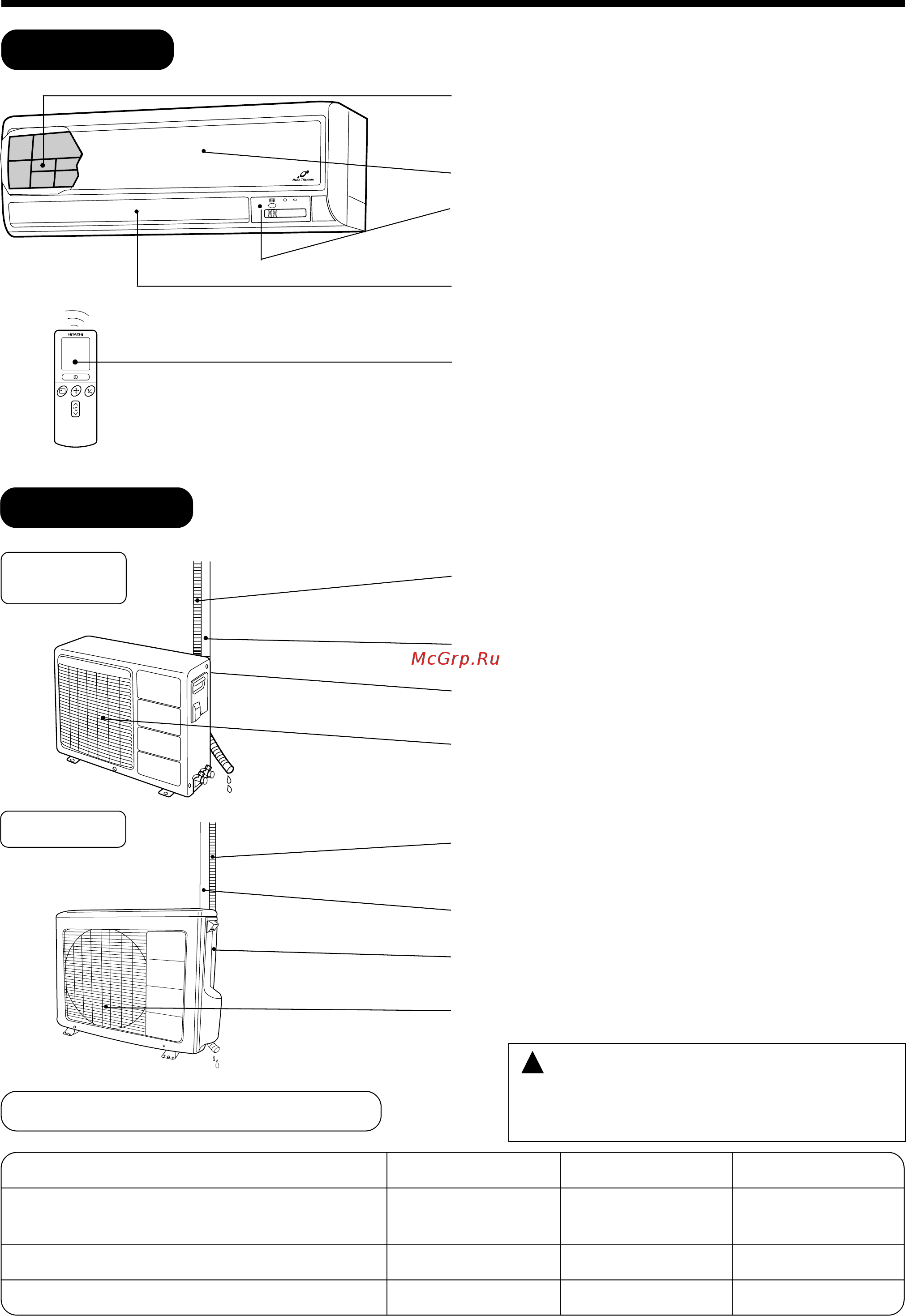

INDOOR UNIT
NAMES AND FUNCTIONS OF EACH PART
Air filter
To prevent dust from coming into the indoor unit.
(Refer page 21)
Front panel
Indoor unit indicators
Light indicator showing the operating condition.
(Refer page 5)
Horizontal deflector
●
Vertical deflector
(Air Outlet)
(Refer page 16)
Remote controller
Send out operation signal to the indoor unit. So as to
operate the whole unit.
(Refer page 6)
OUTDOOR UNIT
Drain pipe
Condensed water drain to outside.
Connecting cord and insulation pipe for piping
Air inlet (Back, Left side)
Air outlet
Drain pipe
Condensed water drain to outside.
Connecting cord and insulation pipe for piping
Air inlet (Back and Left side)
Air outlet
WIDTH (mm)
780
700
750
MODEL
RAS-08
CH8/10CH8/14CH8
RAS-08CH8(B)/10CH8(B)/14CH8(B)
RAC-08CH8/10CH8
RAC-14CH8
HEIGHT (mm)
280
570
570
DEPTH (mm)
220
210
280
MODEL NAME AND DIMENSIONS
CAUTION
• When heating operation, drain or defrosted water flows
out from outdoor unit. Don’t close drain outlet portion
in chilly area so as not to freeze these.
!
RAC-08CH8
RAC-10CH8
RAC-14CH8
