Prology VX-1000 MK © Saturn Marketing, Ltd.

Подключение проводов монитора

1. Кабель с фиолетовым разъемом mini-DIN на 8 контактов служит для подключения питания монитора

и источников видеосигнала:

Красный провод +12 В постоянного тока

Черный провод "масса"

Вход №1:

Желтый разъем RCA "Video 1" видео

Красный разъем RCA "Audio R1" аудиосигнал правого канала

Белый разъем RCA "Audio L1" аудиосигнал левого канала

Вход №2:

Желтый разъем RCA "Video 2" видео

Красный разъем RCA "Audio R2" аудиосигнал правого канала

Белый разъем RCA "Audio L2" аудиосигнал

левого канала

2. Два отдельных провода служат для подключения питания ламп потолочной консоли:

Красный провод +12 В постоянного тока

Черный провод "масса"

Открывание монитора

1. Для того, чтобы опустить жидкокристаллический экран, нажмите кнопку его освобождения.

2. Опустите экран вниз, чтобы он занял положение, перпендикулярное корпусу монитора.

Закрывание монитора

Поднимите монитор за нижний край и уберите его внутрь потолочной консоли, чтобы монитор зафик-

сировался механизмом кнопки.

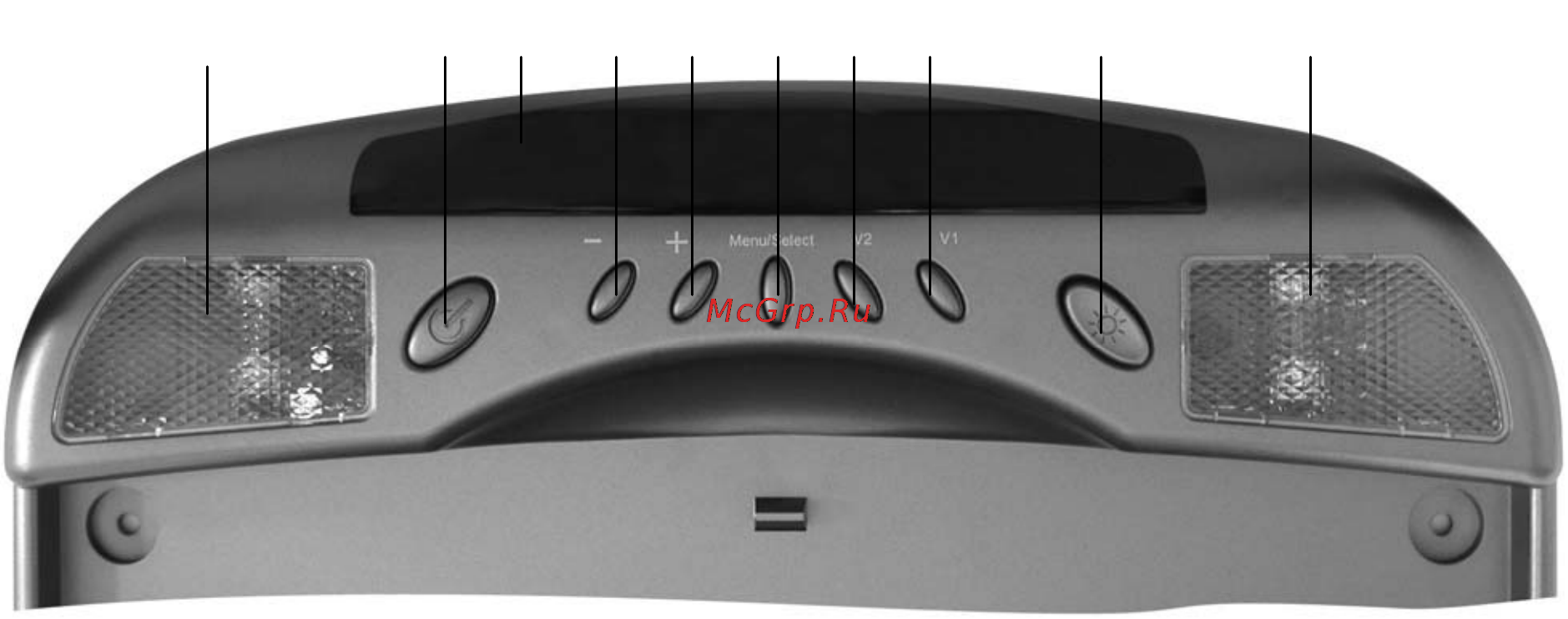

Элементы управления монитором и их функции

1. Лампы подсветки салона

2. Кнопка включения и выключения монитора

3. Окно приемника сигналов дистанционного управления и передатчика инфракрасных сигналов на беспровод-

ные наушники

4. Кнопка уменьшения выбранного параметра изображения

5. Кнопка увеличения выбранного параметра изображения

6. Кнопка доступа к экранному меню

7. Кнопка выбора источника сигнала "Video 2"

Кнопка выбора источника сигнала "Video 1"

9. Выключатель ламп подсветки салона

1 2 3 4 5 6 7 8 9 1
