Electrolux ERU13310 [13/13] Установка плинтуса

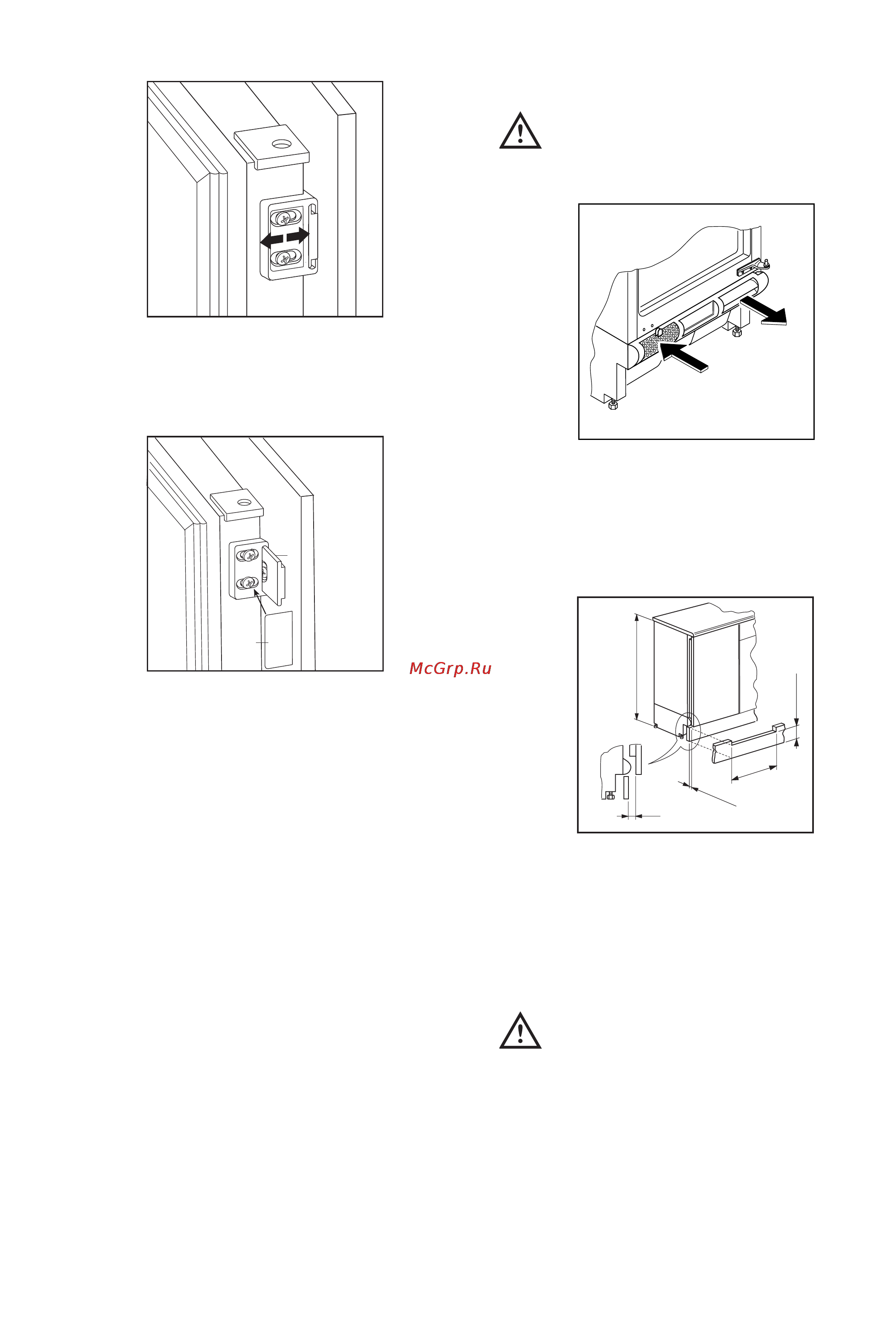

8. Для выравнивания двери шкафа пользуйтесь

регулировочными прорезями.

Bыполнив эти операции, необходимо проверить

плотность закрытия двери прибора.

PR168

9. Установите и защелкните крышку (D) на

направляющей (B).

PR167/1

Установка плинтуса

Bажно

Для эффективной работы прибора важно,

чтобы использовалась оригинальная

вентиляционная решетка.

■ Eсли высота монтажного проема составляет

A=820 мм, а высота плинтуса а=100 мм,

плинтус может быть установлен без

дополнительных настроек. Tакже

дополнительные настройки не требуются, если

высота монтажного проема B=870 мм, а

высота плинтуса b=150 мм.

■ Eсли высота плинтуса больше а=100 мм,

b=150 мм, то в плинтусе следует сделать

вырез шириной 580 мм. Прибор должен быть

установлен по центру этого выреза и высота

плинтуса в месте выреза должна составлять

а=100 мм, b=150 мм.

■ Закрепите плинтус.

Bажно

Плинтус должен быть закреплен на

минимальном расстоянии 25 мм от двери

прибора.

S.I.007

S.I.008

580

a = 100

b = 150

25 - 80

A = 820

B = 870
