Русский-6
Краткое руководство по началу работы
Чтобы подключить ЖК-монитор MultiSync к компьютеру, выполните следующие действия:
1. Отключите питание компьютера.
2. Для компьютера PC или MAC с цифровым выходом DVI: Подключите кабель видеосигнала DVI к разъему
платы видеоадаптера в компьютере (Рисунок A.1). Затяните все винты.
Для компьютеров PC с аналоговым выходом: Подключите 15-штырьковый мини-разъем кабеля видеосигнала
D-SUB к разъему платы видеоадаптера в компьютере (Рисунок A.2). Затяните все винты.
Для MAC: Подключите кабель с адаптером для Macintosh к разъему на компьютере, затем подсоедините кабель
видеосигнала с 15-штырьковым мини-разъемом D-SUB к кабелю с адаптером для Macintosh (Рисунок B.1).
Затяните все винты.
Для компьютеров PC с выходом DisplayPort: Подсоедините кабель DisplayPort к разъему платы видеоадаптера
на компьютере (Рисунок B.2).
ПРИМЕЧАНИЕ. Для некоторых компьютеров Macintosh кабель с адаптером не требуется.
3. Возьмите монитор с двух сторон и установите ЖК-панель в самое верхнее положение с углом наклона 30
градусов (Рисунок С.1).
4. Подключите все кабели к соответствующим разъемам (Рисунок С.1). Подключите наушники (не входят в
комплект) к соответствующему разъему на левой панели монитора (Рисунок С.1). С помощью кабеля USB
соедините разъем типа B с входным портом USB справа на задней панели монитора, а разъем типа A – с
выходным портом компьютера (Рисунок С.1a). Если применяется кабель от устройства USB, используйте один из
выходных портов на боковой панели монитора.

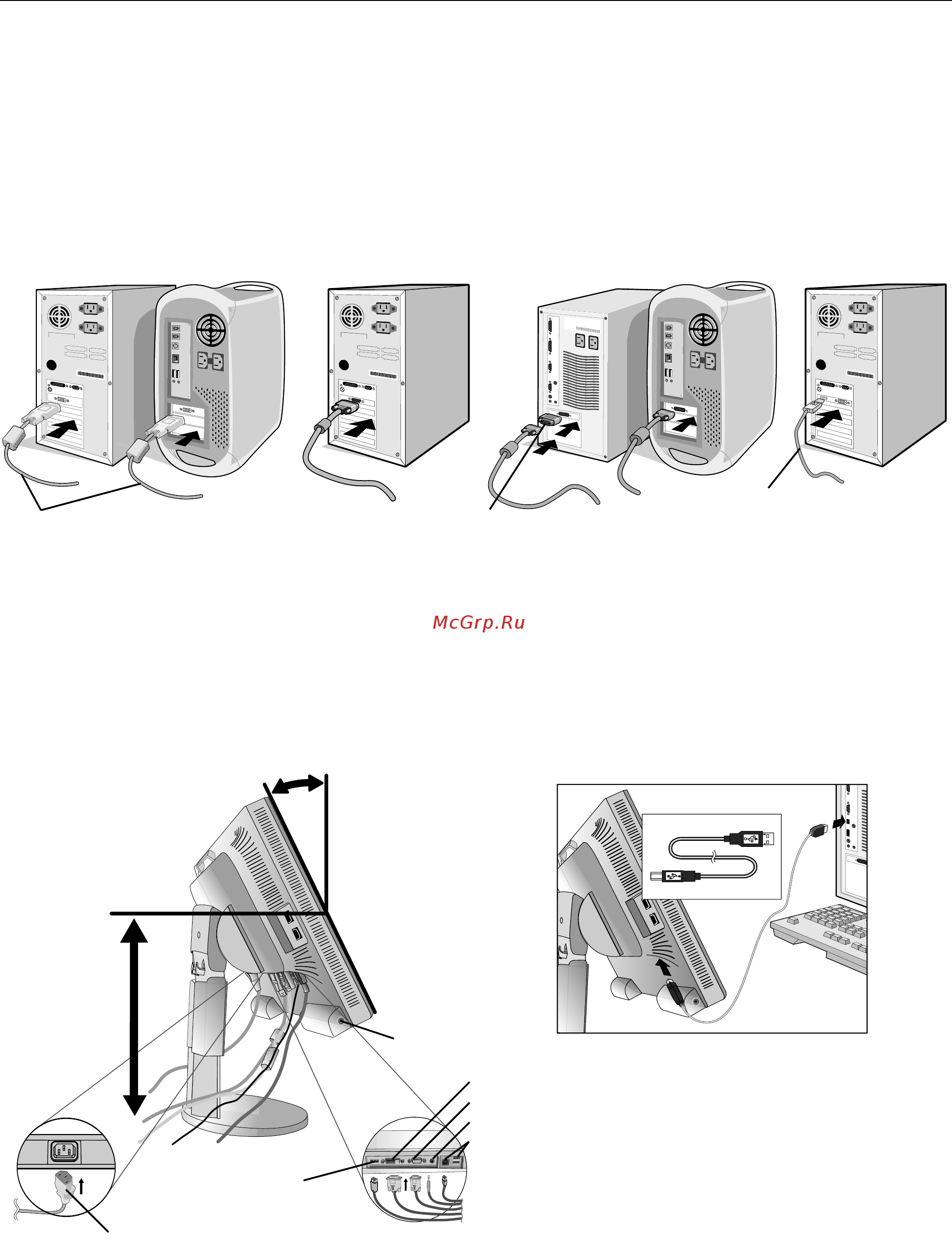

Рисунок A.1
Рисунок B.1
Адаптер кабеля
для Macintosh
(не входит в комплект)
Рисунок A.2
Кабель видеосигнала DVI
Рисунок B.2
Кабель DisplayPort
(не входит в комплект)
Рисунок C.1a
Тип A
Тип B
Тип A
Тип B
Крайнее
верхнее
положение
подставки
Наклон 30°
Рисунок C.1
Кабель питания
DVI
Наушники
D-Sub
Аудиовход
USB
DisplayPort
ПРИМЕЧАНИЕ. 1. Используйте кабель DisplayPort с логотипом DisplayPort.
2. Через разъем DisplayPort на подключенный компонент питание не подается.
3. При извлечении кабеля DisplayPort удерживайте верхнюю кнопку для разблокировки замка.
