RU-10

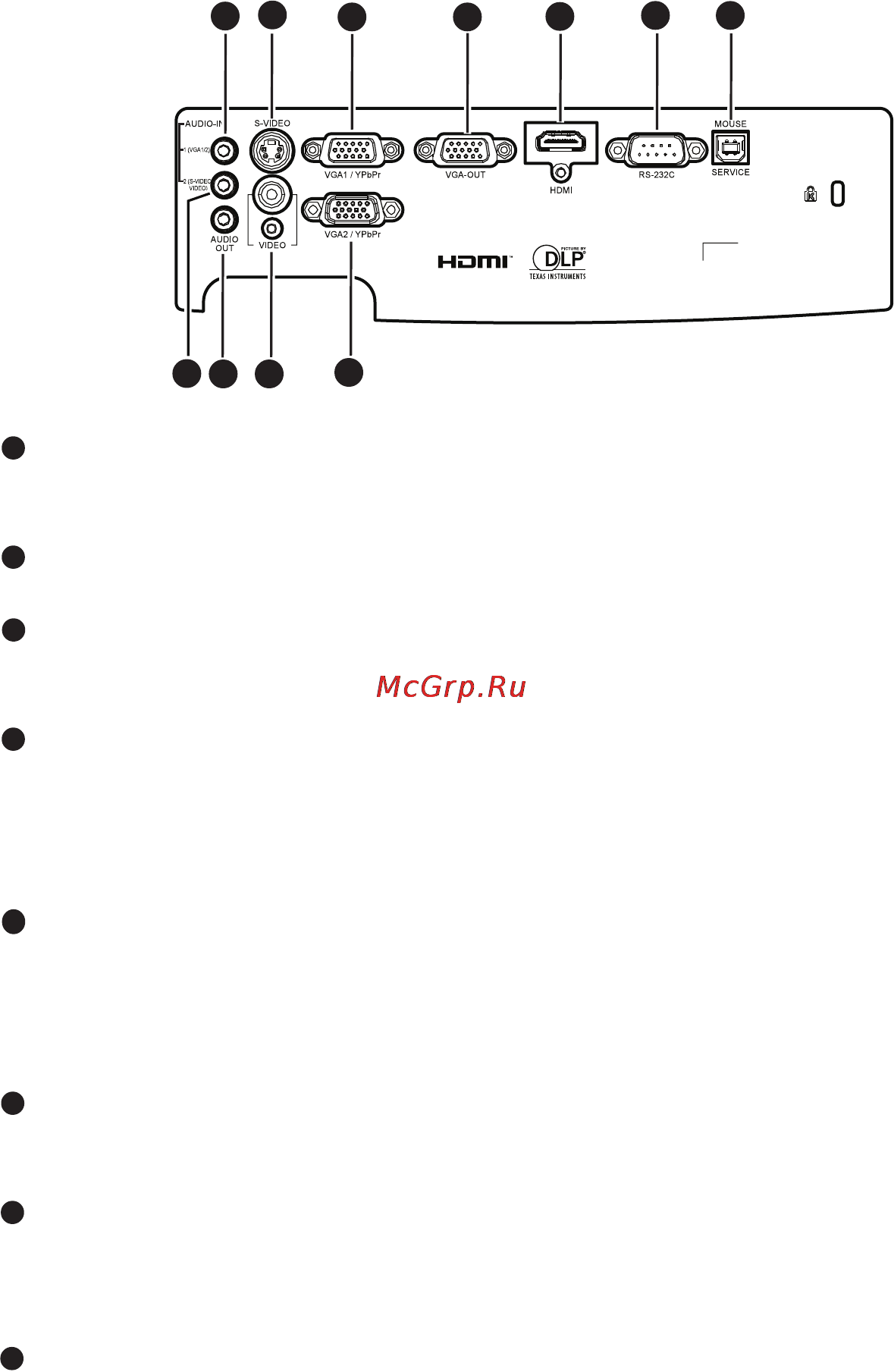

Порты подключения
AUDIO-IN 1
Этот разъем служит для подключения источника звукового сигнала
от компьютера.
S-VIDEO
Этот разъем служит для подключения видеокабеля S-Video.
VGA1/YPbPr
Этот разъем служит для подключения кабеля источника сигнала
(аналоговый RGB или компонентный).
VGA-OUT
Подключение к внешнему монитору.
В режиме энергосбережения (Ожидание), разъем VGA-OUT
отключен.
В активном режиме (Ожидание), разъем VGA-OUT включен.
HDMI
Этот разъем служит для подключения выхода HDMI
видеооборудования.
(Эт
а функция доступна только для устройств с входным разъемом
HDMI).
RS-232C
При управлении проектором с компьютера подключите этот разъем к
последовательному порту компьютера RS-232C.
Service/Mouse
Этот разъем поддерживает обновления микропрограммного
обеспечения, удаленную мышь и переход на предыдущую/
следующую страницу.
VGA2-IN/YPbPr
Этот разъем служит для подключения кабеля источника сигнала
(аналоговый RGB или компонентный).
1
2
3
5
4
6
7
10
9
11
8
1
2
3
4
5
6
7
8
